Тримач Сlip під мідь М6 - 301619, Leo Lightman
Опис та призначення

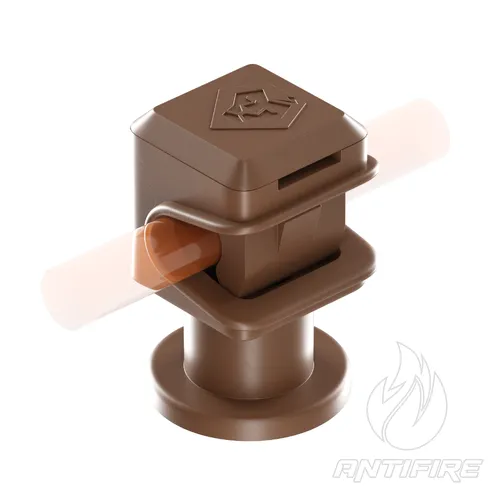

Поліамідний тримач серії Clip (колір — під мідь / коричневий) з внутрішньою різьбою М6 від бренда LEO LIGHTMAN — це компактний швидкомонтажний елемент преміум-сегмента, призначений для акуратної фіксації та утримання круглого токовідвідного провідника (дроту) діаметром 6 мм (Ø6 мм) у системах зовнішнього пасивного блискавкозахисту.

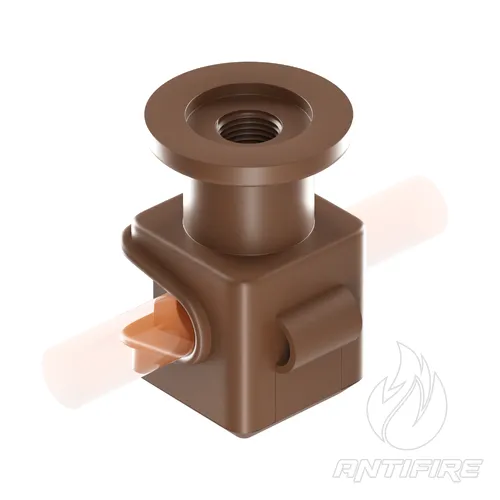

Виріб виготовлений із високоякісного модифікованого поліаміду (Pa), пофарбованого в масі під колір натуральної міді. Цей інженерний пластик має високу механічну міцність, стійкість до значних циклічних перепадів температур і містить спеціальні стабілізуючі добавки, які повністю захищають тримач від вигорання та руйнування під впливом жорсткого сонячного ультрафіолетового (УФ) випромінювання. Внутрішня різьба М6 в основі забезпечує акуратну та стабільну посадку тримача на несівні елементи (двогвинтові шпильки-шурупи, різьбові штифти чи покрівельні кронштейни). Головна перевага моделі — бездоганна візуальна інтеграція в архітектурні вузли будівель із мідним дахом, елітних котеджів, історичних споруд та храмів, де стандартні сірі або чорні кріплення порушують естетику екстер'єру.
Сфера застосування та монтажні вузли
- Прокладання ліній блискавкозахисної сітки та вертикальних токовідводів (спусків) із круглого дроту калібру Ø6 мм по фасадах будівель, виконаних із червоної цегли, дерева, декоративної штукатурки теплих відтінків або клінкеру.
- Монтаж токовідвідного контуру вздовж скатних та пласких покрівель із листової міді, а також металочерепиці в колірних палітрах RAL 8004 (теракотовий), RAL 8017 (шоколадно-коричневий) тощо.
- Влаштування полегшених, компактних та візуально прихованих кріпильних точок на об'єктах, де висуваються підвищені вимоги до дизайну та колористики фасадних конструкцій.
Головні переваги
- Естетична колірна стилізація (під мідь): Спеціальний коричнево-мідний відтінок поліаміду робить тримач практично непомітним на тлі мідних покрівельних листів, водостічних труб та фасадного декору, зберігаючи автентичний і преміальний вигляд будівлі.
- Компактне різьбове кріплення (М6): Метрична різьба М6 розрахована на створення акуратних і легких монтажних точок. Вона дозволяє жорстко нагвинчувати тримач на шпильки або болти, виключаючи люфти і розхитування кріплення під дією вітрових навантажень.

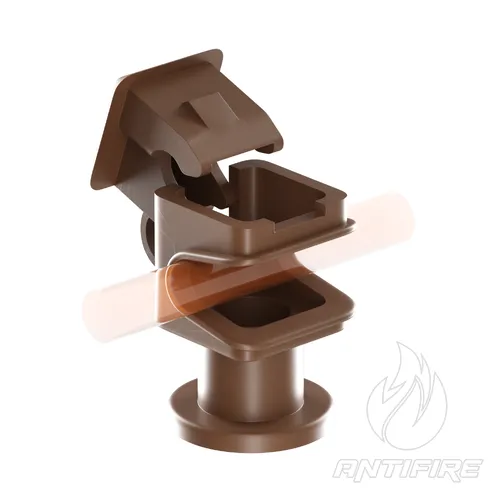

- Миттєве замикання (система Clip): Продумана конструкція защіпки забезпечує швидкісну безболтову фіксацію дроту Ø6 мм в один клік. При цьому за потреби ревізії чи демонтажу ліній защіпку можна легко та без пошкоджень відкрити за допомогою звичайної плоскої викрутки.
- Абсолютна електрохімічна безпека: Будучи 100% діелектриком, поліамід повністю ізолює дріт від безпосереднього контакту зі сталевою шпилькою кріплення. Це унеможливлює появу гальванічних пар і дозволяє без обмежень затискати в кліпсу як чистий мідний дріт, так і круглий провідник із будь-яких інших матеріалів (алюміній, оцинкована чи нержавіюча сталь).
- Герметизація монтажної точки: Широка плоска основа тримача під час нагвинчування щільно притискається до поверхні, перекриваючи собою технологічний отвір у місці свердління стіни, що запобігає потраплянню капілярної вологи всередину матеріалу.
Відповідність національним нормам та стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-4:2019 | Повна відповідність державним вимогам до компонентів систем блискавкозахисту (LPSC). Частина 4. Вимоги до тримачів провідників щодо механічної мічновсті, стійкості до ультрафіолетового старіння та екстремальних кліматичних умов України. |
| ISO 9001:2015 | Продукт виготовлено на підприємстві, що сертифіковане за суворими міжнародними системами менеджменту якості виробничих процесів. |
Рекомендації щодо проєктування та монтажу
При проєктуванні зовнішнього блискавкозахисного контуру відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення поліамідних тримачів серії Clip М6 на вертикальних фасадних ділянках та покрівлі становить від 0.7 до 1.0 метра. Оптимальним вважається інтервал у 0.8 м — це повністю виключає вібраційне провисання або розгойдування легкого провідника Ø6 мм під дією поривів вітру.
Способи встановлення: Тримач є універсальним за типом сполучення з металовиробами (метизи купуються окремо):

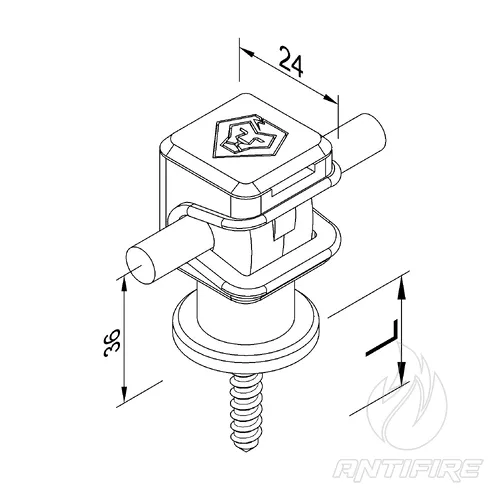

- Монтаж на фасад (цегла, бетон, дерево): Нагвинчується безпосередньо на комбіновану двогвинтову шпильку-шуруп (сантехнічний болт) із різьбовим закінченням М6, що попередньо встановлена у стіну за допомогою пластикового дюбеля.
- Монтаж на металопрофіль / сендвіч-панелі / кронштейни: Фіксується за допомогою гвинтів або покрівельних саморізів, які вкручуються через основу, за обов'язкової умови використання прорезиненої EPDM-шайби для збереження повної гідроізоляції покрівельного листа в місці кріплення.
| Артикул | 301619 |
| Виробник / Бренд | LEO LIGHTMAN |
| Тип виробу | Тримач провідника швидкомонтажний поліамідний (дистанційний кліпс) |
| Тип фіксатора дроту | Безболтова защіпка системи Clip (під flat-викрутку) |
| Діаметр сумісного дроту | Тільки 6 мм (Ø6 мм) |

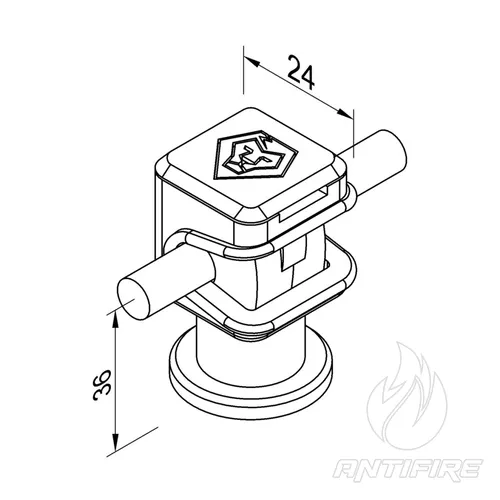

| Тип монтажного кріплення | Внутрішня метрична різьба М6 |
| Матеріал виконання | Поліамід (Pa) з УФ-стабілізацією та термозахистом |
| Колір виробу | Коричневий (під мідь) |
| Категорія сайту | Комплектуючі для блискавкозахисту / Пластикові тримачі провідника з різьбою |
