Тримач Сlip сірий М6 - 301069, Leo Lightman

Опис та призначення

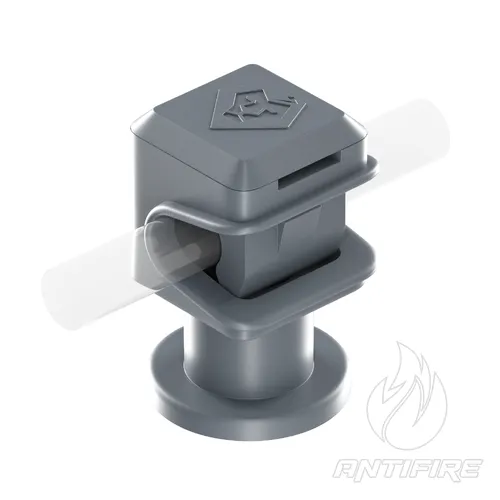

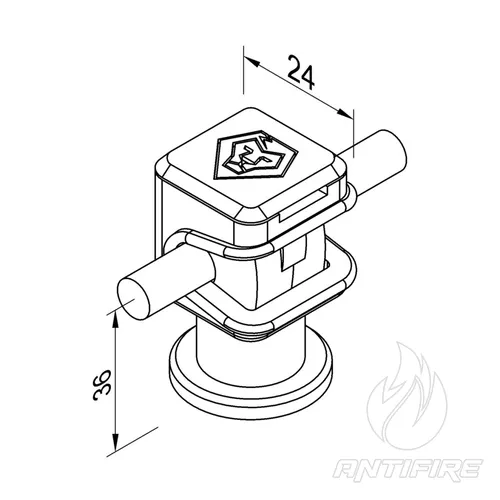

Поліамідний тримач серії Clip сірий із внутрішньою різьбою М6 від бренда LEO LIGHTMAN — це компактний швидкомонтажний елемент, призначений для фіксації та утримання круглого токовідвідного провідника (дроту) діаметром 6 мм (Ø6 мм) у системах зовнішнього пасивного блискавкозахисту будівель та споруд.

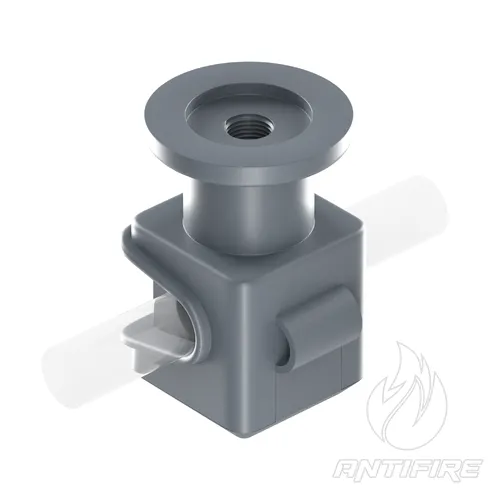

Виріб повністю виготовлений із високоякісного модифікованого поліаміду (Pa). Цей інженерний пластик має високу механічну міцність, стійкість до циклічних перепадів температур і містить спеціальні стабілізуючі добавки, які надійно захищають тримач від руйнування під впливом жорсткого сонячного ультрафіолетового (УФ) випромінювання. Інтегрована в основу гайка з внутрішньою різьбою М6 забезпечує акуратну та стабільну посадку тримача на несівні елементи (двогвинтові шпильки-шурупи, різьбові штифти чи спеціальні покрівельні кронштейни), що дозволяє створювати полегшені та естетичні монтажні вузли блискавкозахисного контуру.

Сфера застосування та монтажні вузли

• Прокладання ліній блискавкозахисної сітки та вертикальних токовідводів (спусків) із круглого дроту калібру Ø6 мм по фасадах будівель (цегла, бетон, газобетон, штукатурні системи).
• Монтаж токовідвідного контуру вздовж скатних та пласких покрівель за допомогою сумісних тримачів-підставок чи покрівельних кронштейнів із нарізною шпилькою М6.
• Влаштування компактних і візуально непомітних кріпильних точок на цивільних, житлових та комерційних об'єктах, де висуваються підвищені вимоги до екстер'єру та дизайну фасадних конструкцій.

Головні переваги

• Компактне різьбове кріплення (М6): Внутрішня різьба М6 розрахована на створення легких та акуратних монтажних точок. Вона дозволяє жорстко нагвинчувати тримач на шпильки або болти, виключаючи люфти і розхитування кріплення під дією вітру.

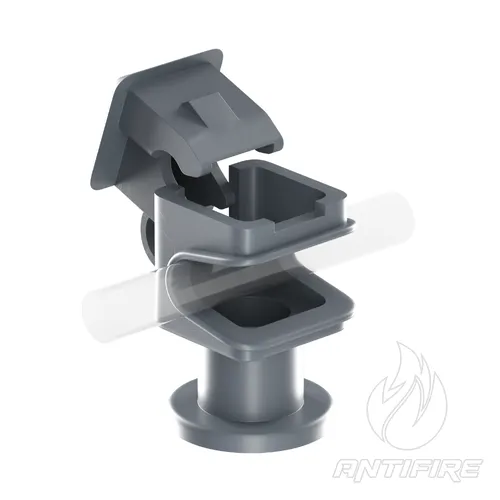

• Миттєве замикання (система Clip): Продумана конструкція защіпки забезпечує швидкісну безболтову фіксацію дроту Ø6 мм в один клік. При цьому за потреби демонтажу або коригування ліній защіпку можна легко та без пошкоджень відкрити за допомогою звичайної плоскої викрутки.
• Герметизація монтажного отвору: Широка плоска основа тримача під час нагвинчування на шпильку щільно притискається до поверхні, перекриваючи собою технологічний отвір у місці свердління стіни чи покрівлі, що захищає матеріал від потрапляння капілярної вологи.
• Абсолютна електрохімічна стійкість: Як діелектричний матеріал, поліамід повністю ізолює дріт від безпосереднього контакту зі шпилькою чи стіною. Це запобігає виникненню гальванічних пар і дозволяє затискати в кліпсу дріт із будь-яких матеріалів: алюмінію, оцинкованої або нержавіючої сталі.

Відповідність національним нормам та стандартам

Рекомендації щодо проєктування та монтажу

При проєктуванні зовнішнього блискавкозахисного контуру відповідно до нормативів ДСТУ EN 62305, розрахунковий технологічний крок встановлення поліамідних тримачів серії Clip М6 на вертикальних фасадних ділянках та покрівлі становить від 0.7 до 1.0 метра. Оптимальним вважається інтервал у 0.8 м — це повністю виключає вібраційне провисання або розгойдування легкого провідника Ø6 мм під дією вітру.

Способи встановлення: Тримач є універсальним за типом сполучення з металовиробами (метизи купуються окремо):

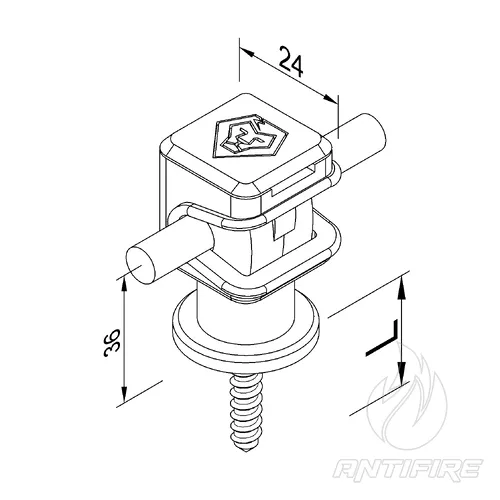

1. Монтаж на фасад (цегла, бетон): Нагвинчується безпосередньо на комбіновану шпильку-шуруп (сантехнічний болт) із різьбовим закінченням М6, що попередньо встановлена у стіну за допомогою відповідного дюбеля.
2. Монтаж на металопрофіль / покрівельні елементи: Фіксується за допомогою гвинтів або покрівельних саморізів, які вкручуються через основу, за обов'язкової умови використання прорезиненої EPDM-шайби для збереження повної гідроізоляції місця кріплення.
