З'єднувач до труби D30-40 з 2 приєднаннями - 216111, Leo Lightman

Опис та призначення

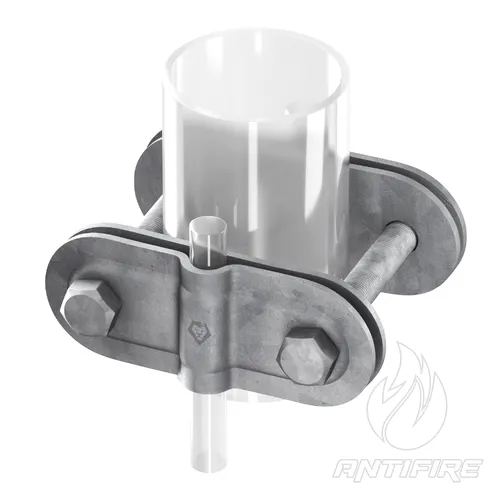

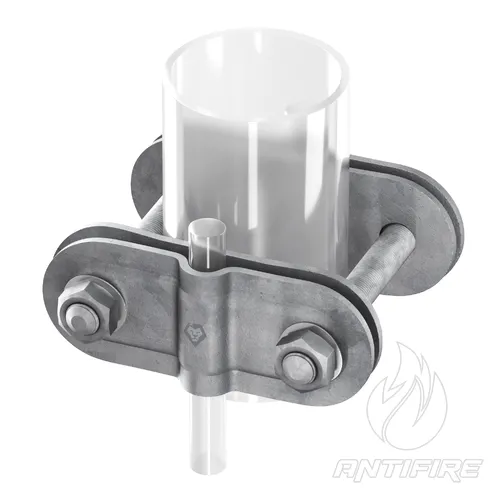

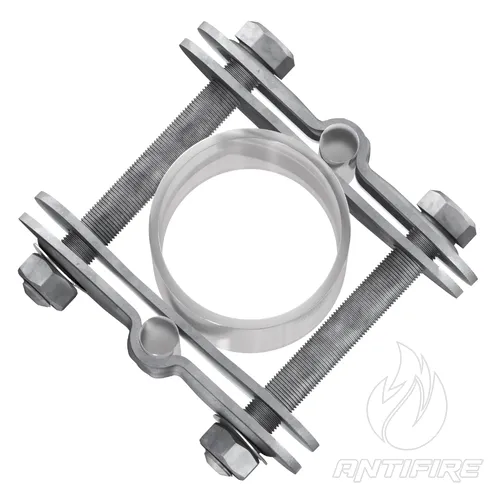

Хомут LEO LIGHTMAN (серія D30-40 StZn, арт. 216111) вирішує завдання одночасного кріплення до щогли та симетричного розведення двох ліній заземлення. Він розрахований на трубні стійки діаметром від 30 до 40 мм і затискає катанку чи дріт товщиною 8–10 мм.

Завдяки двом незалежним приєднанням, блискавковловлювач підключається відразу до двох опусків системи. Це повністю закриває вимоги ДСТУ EN 62305 щодо створення паралельних шляхів для відведення струму. Основа з гарячеоцинкованої сталі (StZn) у парі з нержавіючими гвинтами класу А2 захищає вузол від прикипання різьби та корозії впродовж 30 років експлуатації.

Де та як застосовується:

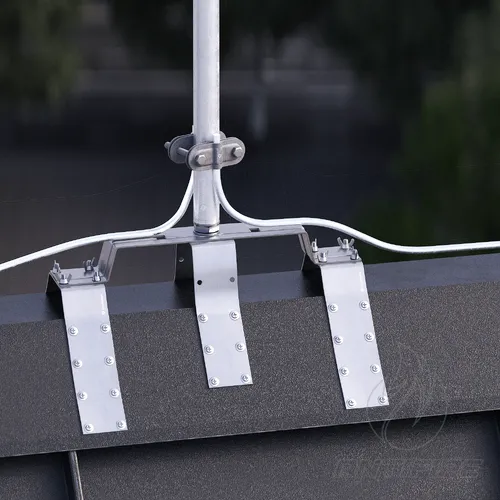

• Підключення вертикальних щогл до покрівельних контурів і спусків (Ø8 або Ø10 мм).
• Заземлення металевих конструкцій на даху: опор інженерного обладнання, систем вентиляції чи чиллерів.
• Побудова зовнішнього блискавкозахисту промислових та цивільних об'єктів згідно з ДСТУ EN IEC 62561-1:2019.

Ключові особливості

Головний плюс конструкції — безпечний розподіл імпульсного навантаження. Струм від одного удару блискавки одразу розходиться у два напрямки, що мінімізує індуктивні наведення та ризик іскріння. Покриття хомута хімічно нейтральне до оцинкованих та алюмінієвих (Al) провідників, тому в зоні контакту не виникає гальванічна корозія.

Рекомендації з монтажу:

1. Розніміть хомут, одягніть його на нижню частину трубчастої щогли (Ø30–40 мм) та затягніть нержавіючі стяжні гвинти до упору. Щільна посадка критично важлива для мінімального перехідного опору.
2. Вкладіть два круглі провідники у лівий і правий пази притискних пластин.
3. Рівномірно затягніть болти А2 хрест-навхрест за допомогою динамометричного ключа.
4. Зверніть увагу: Оскільки хомут оцинкований, фіксувати в ньому мідний (Cu) дріт напряму заборонено. Для міді обов'язково використовуйте біметалеві прокладки.
