Як перевірити сумісність пожежного сповіщувача з ППКП
У нашій практиці бувають випадки, коли відвідувачі сайту у розділі "Пожежна сигналізація" обирають прилади за принципом «підходить напруга», «той самий бренд» або «такий самий роз'єм». Пожежний сповіщувач не варто купувати за таким принципом. Щоб пристрій коректно працював у системі пожежної сигналізації, потрібно перевірити його електричну, протокольну, функціональну та механічну сумісність із конкретним ППКП — приладом приймально-контрольним пожежним.
Особливо критично це для адресних і бездротових систем: сповіщувач іншої серії або виробника може фізично підключатися до лінії, але ППКП не зможе зареєструвати його, отримувати правильні стани або керувати ним. У безадресних системах підключення часто простіше, проте й тут необхідно перевіряти напругу шлейфа, струми, спосіб формування сигналу «Пожежа», схему підключення, базу та параметри кінцевих елементів. У цій публікації ми розкриємо тему заголовку, щоб у наших читачів не виникало більше питань стосовно цього.
Головне правило від Антіфаєр: сертифікований сповіщувач і сертифікований ППКП не стають автоматично сумісною парою. Перед закупівлею потрібно знайти підтвердження, що конкретна модель сповіщувача передбачена для роботи з конкретним ППКП або може бути підключена через передбачений виробником інтерфейсний модуль.
Що означає сумісність пожежного сповіщувача з ППКП

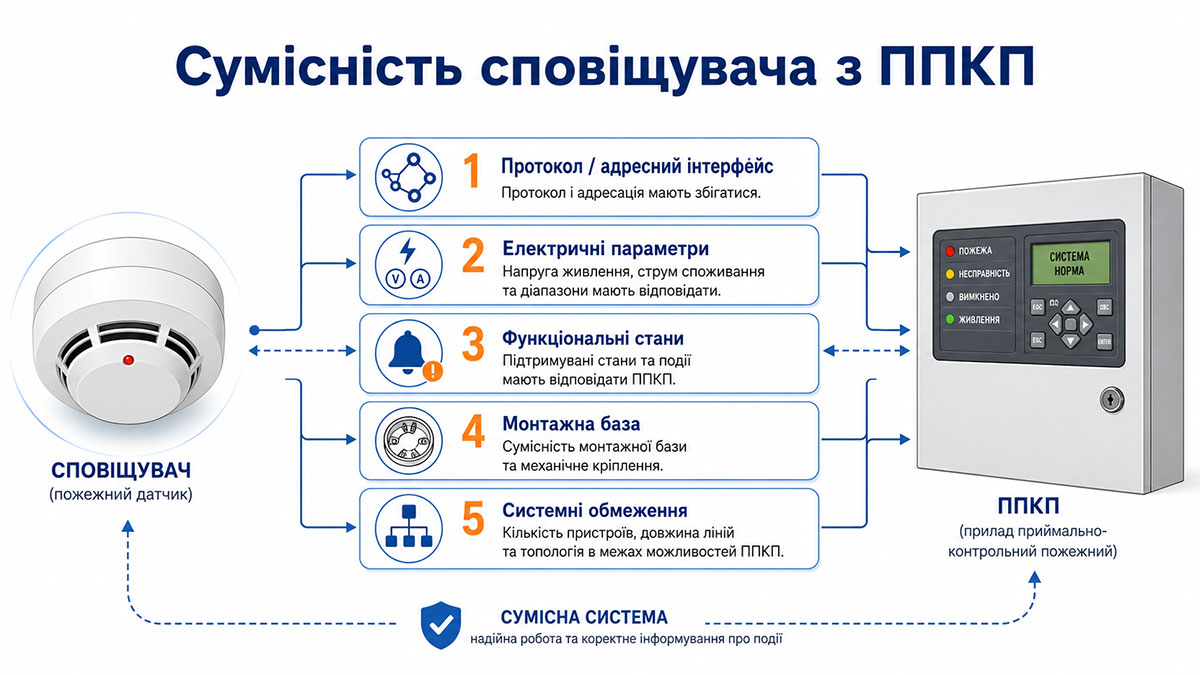

Сумісність — це не одна характеристика. Для коректної роботи системи необхідно, щоб ППКП і сповіщувач відповідали один одному одразу за декількома параметрами.
| Рівень перевірки | Що потрібно встановити | Що може статися при помилці |
|---|---|---|
| Протокольний | Чи підтримує ППКП протокол або адресний інтерфейс конкретного сповіщувача | Прилад не знаходить пристрій або не може правильно обмінюватися з ним даними |
| Електричний | Напруга, струм, полярність, параметри шлейфа, спосіб формування сигналу | Нестабільна робота, несправність лінії або відсутність сигналу «Пожежа» |
| Функціональний | Чи підтримує ППКП потрібні стани та функції пристрою | Частина функцій сповіщувача не використовується або інтерпретується неправильно |
| Механічний | Модель монтажної бази, контакти, фіксація корпусу | Сповіщувач фізично неможливо встановити або правильно підключити |
| Системний | Допустима кількість пристроїв, навантаження лінії, топологія, ізолятори та модулі | Окремий сповіщувач сумісний, але вся запроєктована конфігурація перевищує можливості системи |
Саме системний підхід закладений у ДСТУ EN 54-13: сумісність компонентів розглядається не як збіг окремих характеристик у двох каталогах, а як здатність елементів працювати разом у складі системи.
Крок 1. Визначте точну модель ППКП
Починати перевірку потрібно не зі сповіщувача, який сподобався в каталозі, а з обладнання, до якого його планують підключати.
Потрібно записати:
- виробника ППКП;
- повну назву моделі;
- модифікацію, якщо модель має декілька виконань;
- тип системи — адресна або безадресна;
- тип підключення (радіоканал, кабель)
- модель плати або модуля шлейфа, якщо використовуються розширення;
- версію вбудованого програмного забезпечення, якщо вона впливає на підтримку пристроїв.
Для вже змонтованої системи найкраще звірити інформацію не тільки з написом на лицьовій панелі, а й з паспортом, проєктною документацією або меню самого ППКП.
Чому це важливо: одна серія ППКП може мати різні модулі розширення або покоління адресного інтерфейсу. Тому формулювання «у нас стоїть Tiras», «Siemens» або «GST» недостатньо для підбору сповіщувача.
Крок 2. Визначте тип системи
Алгоритм перевірки суттєво відрізняється для адресної та безадресної системи.
| Тип | Що є головним при перевірці |
|---|---|
| Адресна | Протокол, перелік підтримуваних пристроїв, версія ПЗ, адресний інтерфейс і системні обмеження |
| Безадресна | Напруга та схема шлейфа, струми, спосіб формування тривоги, кінцевий опір, база та схема скидання |
| Бездротова адресна | Конкретний радіопротокол, підтримуваний ППКП/CIE, версія ПЗ, допустимі ретранслятори та конфігурація |
Якщо потрібно детальніше розібратися, чим адресна система відрізняється від традиційної, це краще зробити в окремому матеріалі про принцип роботи адресної пожежної сигналізації. Для закупівлі ж достатньо розуміти головне: адресний сповіщувач є частиною конкретної системної платформи і не є універсальним цифровим пристроєм.
Як перевірити сумісність адресного сповіщувача
Для адресного обладнання першим джерелом має бути документація виробника ППКП. У ній зазвичай наводяться підтримувані сповіщувачі, модулі, оповіщувачі та інші адресні компоненти.
Перед замовленням перевірте п'ять речей.
1. Модель є у переліку підтримуваних компонентів
Найнадійніше підтвердження — коли виробник прямо включає потрібну модель до складу системи або таблиці сумісних адресних компонентів.
Наприклад, у документації адресних систем можна побачити конкретний перелік димових, теплових, ручних сповіщувачів та модулів, які передбачені для підключення до відповідного адресного інтерфейсу.
2. Збігається адресний протокол
Адресний сповіщувач передає не просто стан замкненого контакту. Між ним і ППКП відбувається обмін даними за визначеним протоколом.
Тому два пристрої можуть:
- мати однакову номінальну напругу;
- підключатися двома проводами;
- мати схожий корпус;
- відповідати серії EN 54;
але залишатися несумісними через різні протоколи обміну.
3. Підтримується конкретне покоління або модифікація
У межах одного бренду можуть існувати старі та нові серії обладнання. Назва виробника сама по собі не гарантує сумісність між поколіннями.
Якщо система експлуатується давно, особливо важливо перевірити документацію саме для встановленої версії ППКП.
4. Версія ПЗ ППКП підтримує пристрій
У сучасних адресних і бездротових системах список підтримуваних пристроїв може залежати від версії вбудованого програмного забезпечення. Новий сповіщувач іноді потребує оновлення ППКП або конфігураційного програмного забезпечення.
5. Не перевищені обмеження адресної лінії
Потрібно перевіряти не тільки можливість підключити одну модель, а й можливість додати її до вже існуючої системи. Документація ППКП може встановлювати обмеження щодо:
- кількості пристроїв на одному адресному інтерфейсі;
- загальної кількості адресних компонентів;
- довжини та конфігурації лінії;
- допустимого струмового навантаження;
- кількості певних типів модулів;
- застосування ізоляторів короткого замикання.
Не орієнтуйтеся лише на бренд. Правильна перевірка звучить не «чи працює сповіщувач цього виробника з панеллю цього ж виробника?», а «чи входить модель X до переліку компонентів, підтримуваних ППКП Y у встановленій конфігурації?»
Як перевірити безадресний сповіщувач
Безадресні сповіщувачі часто мають простіший інтерфейс, тому на ринку зустрічаються комбінації обладнання різних виробників. Але вважати всі безадресні датчики взаємозамінними не можна.
Потрібно порівняти технічні параметри сповіщувача з параметрами шлейфа ППКП.
Напруга живлення
У паспорті сповіщувача вказується робочий діапазон або номінальна напруга. ППКП, зі свого боку, має характеристики шлейфа пожежної сигналізації.
Напис «12/24 В» на сповіщувачі ще не є достатнім підтвердженням сумісності — необхідно перевіряти весь допустимий діапазон та схему роботи.
Струм у черговому режимі
ППКП повинен коректно контролювати лінію з усіма підключеними пристроями. Тому важливий сумарний струм споживання сповіщувачів у нормальному стані.
Спосіб формування сигналу «Пожежа»
У різних пристроях тривожний стан може формуватися зміною струму або опору, замиканням чи розмиканням виходу або через іншу передбачену виробником схему.
ППКП повинен розпізнавати цей стан саме як пожежну тривогу, а не як норму або несправність.
Двопровідна чи чотирипровідна схема
Двопровідні сповіщувачі можуть отримувати живлення й передавати сигнал тією самою лінією. Для частини пристроїв застосовується окреме живлення і окреме сигнальне коло.
Якщо схеми ППКП і сповіщувача відрізняються, виробник може передбачати спеціальний модуль узгодження. Але застосовувати випадковий перехідник або реле замість передбаченого рішення не слід.
Кінцеві та обмежувальні резистори
У безадресних шлейфах значення кінцевого опору та інших елементів контролю лінії визначається схемою конкретного ППКП. У документації на сповіщувач також можуть бути наведені рекомендовані схеми та обмежувальні резистори.
Ці значення потрібно звіряти, а не переносити зі старої системи автоматично.
Що перевірити у бездротовій пожежній системі
Наявність радіозв'язку не робить різні бездротові пристрої сумісними між собою. Частота радіоканалу — лише один із параметрів фізичного зв'язку.
Наприклад, два пристрої можуть працювати в одному частотному діапазоні, але використовувати абсолютно різні протоколи авторизації, обміну даними, контролю зв'язку та передавання станів.
Тому для бездротового сповіщувача потрібно перевірити:
- який ППКП або CIE прямо вказаний виробником як сумісний;
- назву радіопротоколу;
- підтримувану версію програмного забезпечення;
- допустимі ретранслятори або розширювачі;
- ліміт бездротових пристроїв;
- порядок реєстрації сповіщувача в системі.
Однакова частота ≠ однаковий протокол. Робота двох пристроїв у радіодіапазоні сама по собі не означає, що вони здатні обмінюватися потрібними системі даними.
Чи підходить монтажна база сповіщувача
Ще одна поширена помилка під час заміни обладнання — купити правильний за електронікою сповіщувач, але без потрібної монтажної бази.
База може виконувати декілька функцій:
- механічно фіксувати корпус сповіщувача;
- з'єднувати його контакти з лінією;
- містити додаткові клеми;
- у деяких серіях — мати електронні компоненти, ізолятор або вбудований оповіщувач.
Навіть якщо дві бази мають однаковий діаметр і схожі пази, це не означає однакове призначення контактів.
Перед закупівлею перевірте у документації сповіщувача точне позначення сумісної бази. Для деяких серій одна база застосовується одразу з кількома димовими, тепловими або комбінованими моделями, для інших потрібні різні виконання.
Коли потрібен модуль узгодження
Іноді пряме підключення неможливе, але виробник передбачає сумісність через спеціальний модуль.
Такий модуль може:
- узгоджувати двопровідний сповіщувач із чотирипровідним шлейфом;
- підключати безадресні пристрої до адресної системи;
- перетворювати контрольований сигнал у формат, який розпізнає ППКП;
- забезпечувати контроль несправності лінії;
- створювати керований або контрольований інтерфейс між різними компонентами.
Наприклад, у системах можуть використовуватися адресні модулі для підключення безадресних сповіщувачів або модулі узгодження конкретного типу шлейфа.
Важливий нюанс: наявність релейного виходу або можливість «якось підключити через модуль» ще не доводить, що таке рішення допустиме для конкретної СПС. Використовуйте тільки схеми та компоненти, передбачені документацією виробника і проєктом.
Перевірте кількість пристроїв і навантаження
Навіть якщо один сповіщувач повністю сумісний із ППКП, це ще не означає, що до існуючої лінії можна без перевірки додати ще 20 або 50 таких пристроїв.
Перед розширенням системи потрібно оцінити:
- максимальну кількість компонентів на шлейфі або адресному інтерфейсі;
- поточну кількість вже встановлених пристроїв;
- їх сумарне споживання;
- довжину і опір кабельної лінії;
- топологію лінії;
- обмеження окремих модулів розширення;
- необхідність ізоляторів короткого замикання;
- резерв живлення системи.
Точні обмеження завжди потрібно брати з документації конкретного ППКП, а не з універсальної таблиці з інтернету.
Які документи перевірити перед купівлею
Надійна перевірка сумісності повинна закінчуватися документом, а не словами продавця «має працювати».
| Документ | Що в ньому шукаємо |
|---|---|
| Настанова або паспорт ППКП | Типи шлейфів, характеристики входів, список адресних компонентів, обмеження системи |
| Паспорт сповіщувача | Живлення, струм, сигнал тривоги, схема підключення, база, умови експлуатації |
| Інструкція з монтажу | Розводка контактів, полярність, база, резистори, порядок тестування |
| Список сумісності виробника | Пряме підтвердження сумісності конкретних моделей або серій |
| Документація на модуль | Які пристрої та типи сигналів дозволено підключати через модуль |
| Проєкт СПС | Яка модель або тип обладнання передбачені на конкретному об'єкті |
Для системного рівня важливим нормативним орієнтиром є ДСТУ EN 54-13:2022 «Системи пожежної сигналізації та оповіщування. Частина 13. Оцінювання сумісності компонентів системи». Його логіка принципово важлива для закупівель: окремі компоненти потрібно оцінювати з точки зору їхньої спільної роботи у складі системи.

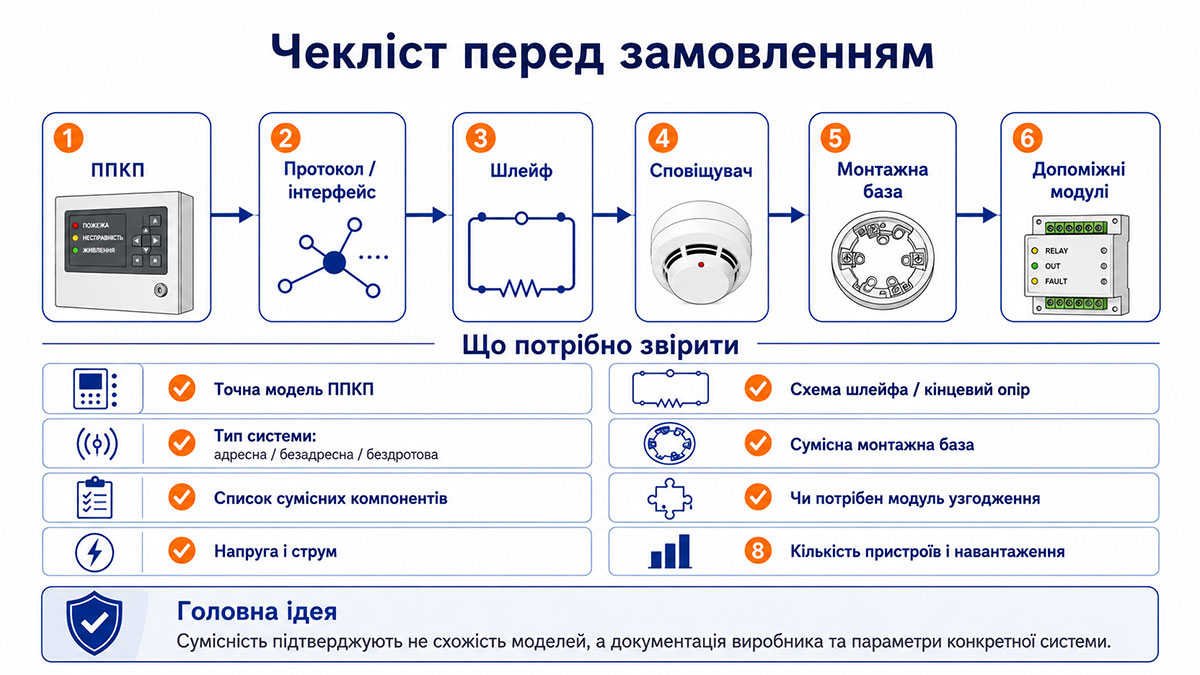

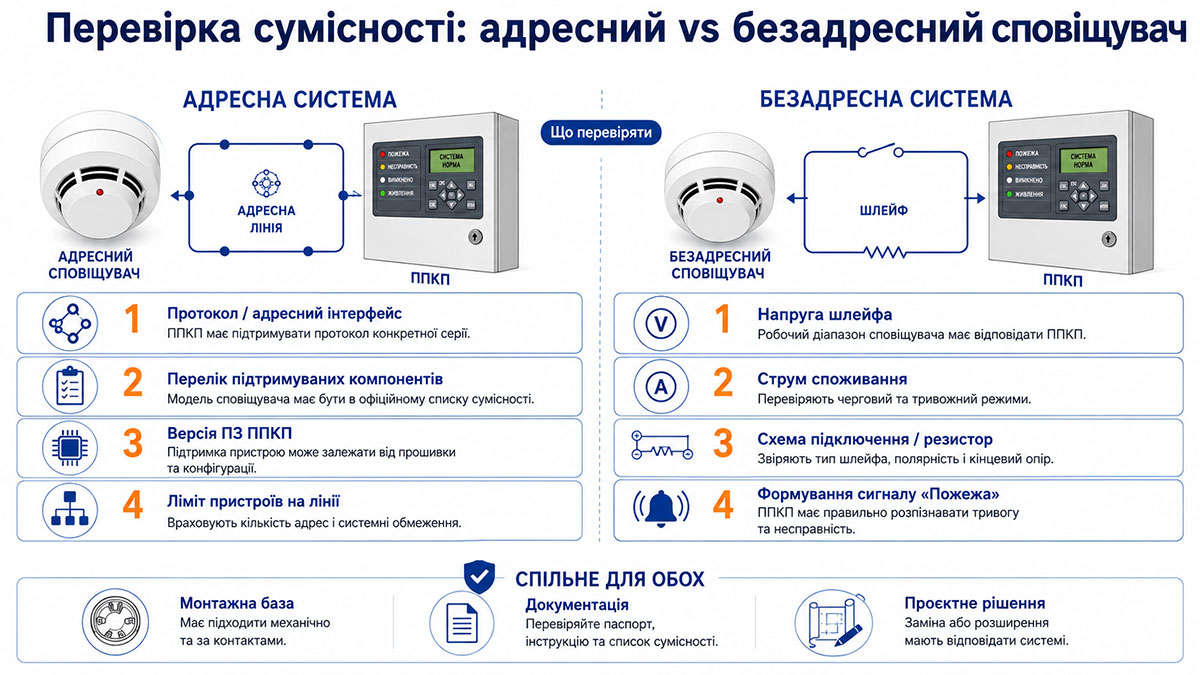

Чекліст сумісності перед замовленням
Якщо потрібно швидко перевірити позицію перед закупівлею, пройдіть цей список зверху вниз.
| Перевірка | Питання |
|---|---|
| 1 | Яка точна модель ППКП? |
| 2 | Система адресна, безадресна чи бездротова? |
| 3 | Чи вказує виробник цю модель сповіщувача як підтримувану? |
| 4 | Чи збігається адресний або радіопротокол? |
| 5 | Чи відповідають напруга, струм та схема підключення? |
| 6 | Чи правильно ППКП розпізнає стан «Пожежа» і «Несправність»? |
| 7 | Яка монтажна база потрібна? |
| 8 | Чи потрібен модуль узгодження або адресний модуль? |
| 9 | Чи не перевищено ліміт пристроїв або навантаження лінії? |
| 10 | Чи відповідає заміна проєкту системи? |
Типові помилки під час закупівлі
«У них однакова напруга — значить підходить»
Однакова напруга говорить лише про один електричний параметр. В адресній системі пристрої можуть залишатися повністю несумісними через різний протокол. У безадресній — через струмові параметри або спосіб формування тривоги.
«Обидва пристрої EN 54, тому повинні працювати разом»
Відповідність окремого ППКП і сповіщувача профільним частинам EN 54 не означає автоматичної сумісності будь-яких двох компонентів між собою. Саме тому існує окремий стандарт EN 54-13 щодо сумісності та здатності компонентів до з'єднання.
«Це один виробник, тому підійде»
У виробника може бути декілька несумісних або частково сумісних платформ і поколінь обладнання. Завжди потрібна перевірка конкретних моделей.
«База виглядає так само»
Механічна схожість не підтверджує однакову розводку контактів і електричну схему.
«Бездротові пристрої працюють на одній частоті»
Частотний діапазон не визначає прикладний протокол. ППКП повинен прямо підтримувати конкретний бездротовий пристрій.
«Підключимо через будь-яке реле»
Саморобне узгодження може втратити контроль лінії, передачу несправності або інші необхідні функції. Якщо потрібен інтерфейсний модуль, він повинен мати передбачене виробником призначення та бути врахований у системному рішенні.
Що повідомити продавцю або інженеру для перевірки сумісності
Щоб не обмінюватися десятком уточнювальних повідомлень, одразу передайте такі дані:
- точну модель ППКП;
- фото шильдика приладу, якщо модель неочевидна;
- модель встановленого сповіщувача, якщо потрібна його заміна;
- тип системи — адресна чи безадресна;
- модель бази;
- кількість сповіщувачів, які потрібно додати;
- наявні модулі розширення;
- паспорт або схему підключення, якщо обладнання старе чи рідкісне.
Для заміни одного пристрою корисно також сфотографувати старий сповіщувач, його основу та маркування контактів. Але фото не замінює технічну документацію — воно лише допомагає швидше ідентифікувати обладнання.
Потрібно підібрати сумісний сповіщувач або ППКП?
У каталозі antifire.ua представлені пожежні сповіщувачі та прилади приймально-контрольні пожежні різних виробників. Для перевірки сумісності повідомте нашим фахівцям точну модель встановленого ППКП і обладнання, яке потрібно замінити або додати.
Якщо система створюється або розширюється як інженерний комплекс, підбір компонентів потрібно виконувати відповідно до проєктного рішення, а не лише за характеристиками окремих товарних карток.
Поширені запитання
Чи можна підключити сповіщувач іншого виробника до ППКП?
Іноді — так, але це залежить від типу системи. Для адресної системи потрібна підтримка конкретного протоколу та моделі. У безадресній системі можливість підключення визначається електричними параметрами, схемою шлейфа та документацією обладнання.
Чи сумісні всі безадресні пожежні сповіщувачі?
Ні. Навіть у безадресних пристроїв можуть відрізнятися робоча напруга, струм, схема формування тривоги, кількість проводів, резистори та монтажні бази.
Чи можна адресний сповіщувач підключити до звичайного безадресного ППКП?
Напряму — як правило, ні, оскільки адресний пристрій потребує відповідного інтерфейсу та протоколу обміну. Можливість застосування через спеціальні модулі визначається документацією конкретної системи.
Чи достатньо знати напругу 12 або 24 В?
Ні. Це лише один параметр. Потрібно також перевірити струм, тип шлейфа, сигналізацію станів, полярність, резистори та, для адресних систем, протокол.
Як зрозуміти, яка база потрібна для сповіщувача?
Точне позначення сумісної монтажної бази зазвичай вказане в паспорті або інструкції сповіщувача. Підбирати базу лише за зовнішнім виглядом не варто.
Чи може модуль зробити несумісні пристрої сумісними?
Тільки якщо виробник передбачив такий спосіб підключення. Наприклад, можуть застосовуватися модулі для введення безадресних сигналів в адресну систему або узгодження певного типу шлейфа. Довільний перетворювач не є підтвердженням сумісності.
Що робити, якщо старого сповіщувача більше немає у продажу?
Потрібно знайти документацію ППКП і старої моделі, після чого перевірити офіційний аналог або нову підтримувану модель. У деяких випадках потрібна заміна бази, модуль узгодження або зміна конфігурації системи.
Висновок
Перевірка сумісності пожежного сповіщувача з ППКП повинна починатися з точної моделі приймально-контрольного приладу та документації виробника. Для адресної системи першочерговими є протокол, список підтримуваних компонентів і системні обмеження. Для безадресної — електричні параметри шлейфа, спосіб формування сигналу, схема підключення та база. Для бездротової — конкретний радіопротокол і підтримка пристрою ППКП.
Практичне правило просте: не шукайте доказів, що пристрої «схожі». Шукайте документальне підтвердження, що вони передбачені для спільної роботи. Така перевірка до замовлення коштує значно менше часу, ніж повернення несумісного обладнання або переробка вже змонтованої системи.
