Сповіщувач Tiras DETECTO SMK10 (white) неадресний пожежний димовий

Опис та призначення

DETECTO SMK10 - це неадресний точковий димовий пожежний сповіщувач, призначений для виявлення диму в закритих приміщеннях будівель і споруд та формування сигналу «Пожежа» у складі систем пожежної сигналізації.

Сповіщувач застосовується у двопровідних шлейфах сигналізації і може використовуватися у складі систем, побудованих на базі приладів приймально-контрольних пожежних (ППКП) виробництва ТОВ «Тірас-12» та інших сумісних пристроїв.

Призначення та принцип роботи

У черговому режимі індикатор блимає червоним кольором.

Коли дим потрапляє в камеру сповіщувача і досягає порогової концентрації, пристрій переходить у стан «Пожежна тривога», підключаючи до шлейфу додаткове навантаження та встановлюючи індикацію тривоги.

Повернення у черговий режим здійснюється після скидання тривоги на ППКП.

Сповіщувач також контролює рівень забруднення димової камери.

При перевищенні допустимого рівня автоматично переходить у стан «Несправність».

Для уникнення помилкових спрацювань виробник рекомендує проводити очищення димової камери не рідше одного разу на 6 місяців.

Монтаж і підключення

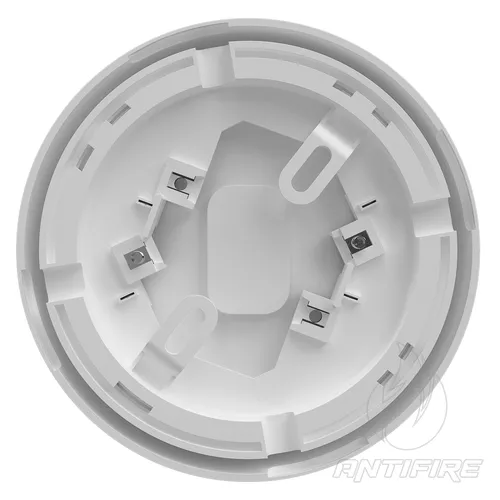

DETECTO SMK10 складається з двох частин: самого сповіщувача та монтажної бази.

• Монтаж здійснюється на рівну горизонтальну поверхню (стелю).

• Підключення проводиться через чотири клеми:

  Z+, Z1-, Z2- - для шлейфу сигналізації,

  LED - для підключення виносного пристрою оптичної сигналізації (ВПОС).

• У крайньому сповіщувачі шлейфу між клемами Z+ та Z2-

  встановлюється кінцевий резистор згідно з рекомендаціями виробника ППКП.

При використанні з ППКП серії Tiras PRIME S/M/L/XL з активованою зоною «DETECTO PLUS» кінцевий резистор не потрібен -

останній сповіщувач у шлейфі переводиться у режим MASTER, видаленням ламкого елемента на друкованій платі (режим контролю імпульсів 200 мс).

ВПОС дублює індикацію режимів «Пожежа» та «Несправність», підключається через резистор не менше 3 кОм, максимальна довжина дротів - до 3 метрів.

Обслуговування

• Регулярно (щонайменше раз на пів року) очищувати димову камеру від пилу.

• Для чищення:

  1. Зняти сповіщувач із бази.

  2. Відкрутити два гвинти й зняти кришку корпусу.

  3. Вийняти захисну сітку та очистити камеру від пилу щіткою або повітрям.

  4. Зібрати у зворотному порядку.

Сповіщувач не потребує спеціального технічного обслуговування, окрім профілактичного очищення та перевірки працездатності.

Відповідність і сертифікація

• Відповідає стандарту ДСТУ EN 54-7 (димові пожежні сповіщувачі).

• Відповідає технічним регламентам України:

  - щодо електромагнітної сумісності обладнання;

  - щодо обмеження використання небезпечних речовин.

• Сертифікат відповідності виданий Державним центром сертифікації ДСНС України.

• Система управління якістю виробництва сертифікована на відповідність ДСТУ ISO 9001:2015.

• Виробник: ТОВ «Тірас-12», м. Вінниця, Україна
