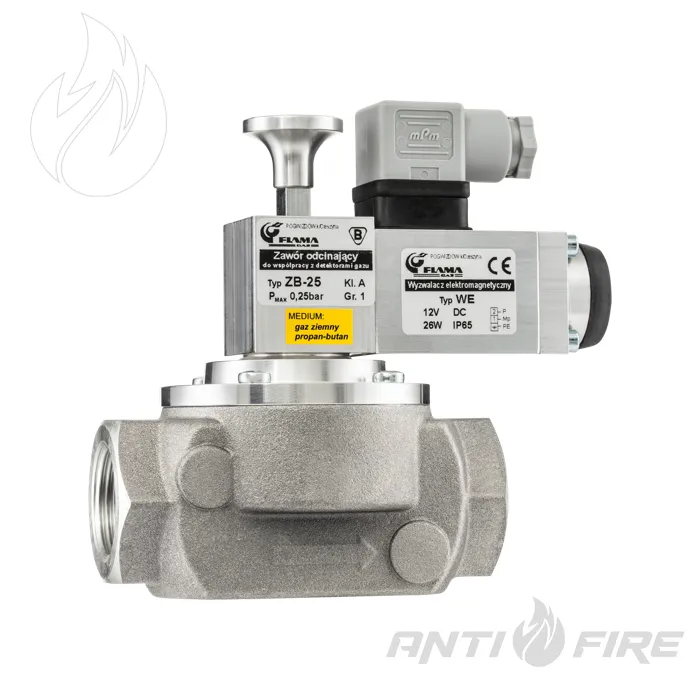

Клапан газовий відсічний ZB-32 GAZEX, Ду32
запитом
Опис та призначення
ZB-32 GAZEX — швидкозакривний газовий відсічний клапан для трубопроводів Ду32 / DN32. Його встановлюють у газових установках низького тиску як виконавчий елемент системи виявлення газу, що перекриває подачу газу після сигналу від детектора або системи детекції.
Клапан працює не як датчик і не як контролер, а як запірний виконавчий пристрій. Коли система виявлення газу фіксує перевищення заданого порогу концентрації, вона подає електричний імпульс на клапан. Після цього ZB-32 швидко закриває газопровід і припиняє подачу газу до обладнання або окремої ділянки установки.
Робота клапана
- Штатний режим: клапан відкритий і пропускає газ через трубопровід.
- Сигнал від системи детекції: при перевищенні заданого порогу концентрації газу на електромагнітний розчіплювач подається електричний імпульс.
- Закриття: механізм звільняє запірний елемент, і клапан під дією пружини переходить у закрите положення.
- Після спрацювання: клапан залишається закритим і не відкривається автоматично після зникнення сигналу тривоги.
- Повторне відкривання: відкриття виконується тільки вручну після перевірки причини спрацювання.
Особливості
- Клапан не відновлює подачу газу самостійно після аварійного закриття.
- Закрити ZB-32 можна електричним імпульсом від системи детекції або вручну кнопкою ручного закриття.
- Час закриття становить менше 1 секунди.
- У відкритому та закритому положенні клапан не потребує електроживлення; імпульс потрібен лише для спрацювання електромагнітного розчіплювача.
- Клапан застосовується в газових установках низького тиску з максимальним робочим тиском 0,25 бар.
Виконання
ZB-32 виконаний як відсічний клапан із тарілчастим запірним елементом. Перекриття потоку відбувається за рахунок механічного притискання запірного елемента з ущільненням до сідла клапана. Така схема забезпечує швидке закриття після звільнення механізму електромагнітним розчіплювачем або кнопкою ручного закриття.
Усередині клапана передбачений сітчастий фільтр. Він допомагає захищати робочі елементи від механічних домішок у газопроводі та підтримувати коректну роботу запірного вузла під час експлуатації.
Важливо: ZB-32 може додатково використовуватися як ручний запірний клапан, але не може виконувати функцію головного крана газової установки.
Клапан призначений для роботи з природним газом і пропан-бутаном у межах допустимих параметрів експлуатації. Виріб відповідає вимогам PN-EN 161:2011+A3:2013, має клас клапана A та групу 1.
Монтаж і підключення
Для підключення до трубопроводу ZB-32 має муфтове різьбове приєднання з внутрішньою різьбою Rp 1 1/4". Встановлювати клапан потрібно за стрілкою напрямку потоку на корпусі. Монтажне положення допускається довільне, але навколо виробу має залишатися достатньо місця для ручного відкривання, ручного закриття та періодичної перевірки працездатності.
- перед монтажем газопровід потрібно очистити та продути стисненим повітрям;
- під час встановлення не можна допускати перекосів і механічних напружень на корпусі клапана;
- необхідно уникати вібрацій і динамічних навантажень;
- клапан не повинен контактувати безпосередньо зі стінами, підлогою або іншими конструкціями;
- для захисту від механічних домішок перед клапаном рекомендовано встановлювати фільтр.
ZB-32 можна встановлювати всередині будівель. Якщо клапан розміщується зовні, його потрібно монтувати в захисній шафі або коробці, яка захищає від атмосферних впливів. Документація окремо вказує, що клапан не є водонепроникним, тому він не має залишатися під прямим впливом дощу або снігу.
- Модель: ZB-32
- Тип виробу: газовий відсічний клапан швидкого закриття
- Конструкція: клапан із тарілчастим запірним елементом
- Призначення: перекриття подачі газу за сигналом системи детекції газу
- Умовний діаметр: Ду32 / DN32
- Приєднання: муфтове, внутрішня різьба Rp 1 1/4"
- Середовище: природний газ, пропан-бутан
- Максимальний робочий тиск: 0,25 бар
- Керуюча напруга: 12 В DC
- Спосіб відкривання: тільки вручну
- Спосіб закривання: електричним імпульсом або вручну кнопкою
- Час закриття: менше 1 с
- Положення монтажу: довільне
- Напрямок монтажу: за стрілкою потоку на корпусі клапана
- Ступінь захисту: IP65
- Стандарт: PN-EN 161:2011+A3:2013
- Маса: 1,96 кг
