Відсічний газовий клапан ZM/DN150 з електроприводом 230 В

Опис та призначення

ZM/DN150 — газовий відсічний клапан з електроприводом 230 В AC, призначений для перекриття потоку газового середовища в трубопроводах з приєднувальним діаметром DN150. Виріб може використовуватися у системах, де необхідне дистанційне, автоматичне або ручне закриття газопроводу: за сигналом від керуючого обладнання, під час технологічного блокування, аварійного відключення або сервісного обслуговування.

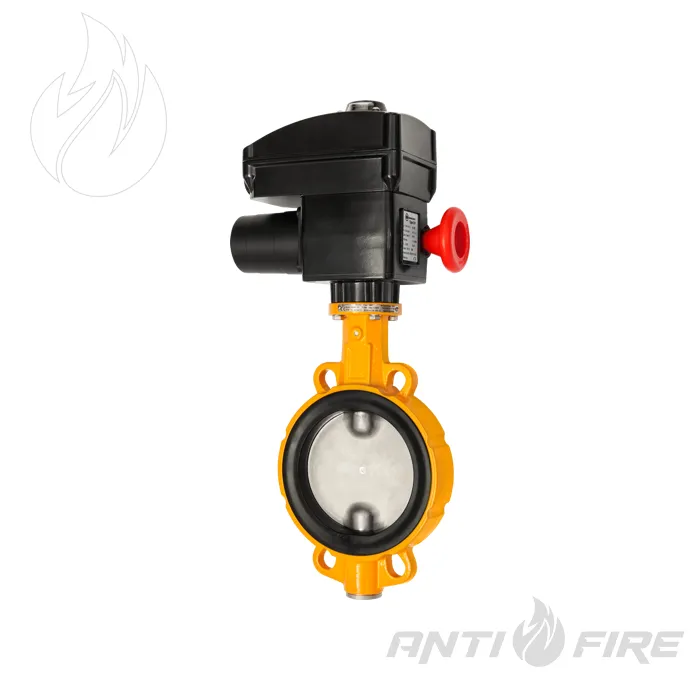

Конструктивно ZM/DN150 виконаний на базі центрової поворотної дискової заслінки Z011. Усередині корпусу розміщений диск, який повертається навколо осі та відкриває або перекриває прохідний переріз трубопроводу. Саме тому виріб поєднує дві характеристики: за конструкцією це поворотна дискова заслінка, а за функцією в газовій системі — відсічний клапан для перекриття потоку.

Заслінка відповідає конструкційному стандарту EN 593, який застосовується до промислових поворотних дискових клапанів з металевим корпусом. Перед постачанням арматура проходить кінцеву заводську перевірку відповідно до EN 12266-1. Це важливо для систем, у яких запірна арматура має працювати стабільно та передбачувано.

Клапан оснащений електричним поворотним приводом із робочим кутом 0–90°. Привід забезпечує відкривання та закривання заслінки в автоматичному або дистанційному режимі. Вимкнення у кінцевих положеннях виконується через інтегрований кінцевий вимикач. Для ручного керування передбачений маховик, який дозволяє змінювати положення клапана без електричного керуючого сигналу.

Електропривод встановлюється на арматуру через монтажне приєднання відповідно до EN ISO 5211. Ступінь захисту приводу — IP67, що вказує на високий рівень захисту корпусу від пилу та вологи. Антикорозійна стійкість приводу відповідає категорії C4, що дозволяє застосовувати його у промислових умовах з підвищеним корозійним навантаженням.

ZM/DN150 монтується між фланцями трубопроводу. Під час встановлення фланці мають бути співвісними, плоскопаралельними та не створювати перекосу корпусу заслінки. Внутрішній діаметр суміжних фланців повинен забезпечувати вільне відкривання диска. Для DN150 мінімальний внутрішній діаметр фланців становить 151 мм.

Для центрових поворотних заслінок додаткові фланцеві прокладки зазвичай не застосовуються, оскільки ущільнення фланцевого з’єднання забезпечується еластомерним або полімерним облицюванням корпусу. Перед монтажем необхідно перевірити чистоту фланцевих поверхонь, відсутність пошкоджень, забруднень і сторонніх частинок.

Заслінку можна встановлювати незалежно від напрямку потоку середовища. Водночас рекомендоване монтажне положення — з горизонтальним розташуванням валу заслінки. За можливості електропривод не слід розміщувати безпосередньо під арматурою, щоб у разі потенційного витоку через вал середовище не потрапляло на привід або редуктор.

Під час підбору ZM/DN150 потрібно враховувати не лише діаметр DN150 і живлення 230 В AC, а й фактичні умови експлуатації: тип газового середовища, допустимий тиск, температуру, матеріали корпусу та ущільнення, сумісність з фланцями трубопроводу і вимоги до монтажного положення. Остаточний підбір має виконуватися за технічною документацією та маркуванням конкретного виробу.
