Відсічний газовий клапан ZM/DN200 з електроприводом 230 В

Опис та призначення

ZM/DN200 — газовий відсічний клапан з електричним приводом 230 В AC для перекриття потоку газового середовища у трубопровідних системах з приєднувальним діаметром DN200. Модель призначена для об’єктів, де потрібне кероване відкривання або закривання трубопроводу: автоматично за сигналом системи керування, дистанційно або вручну під час обслуговування.

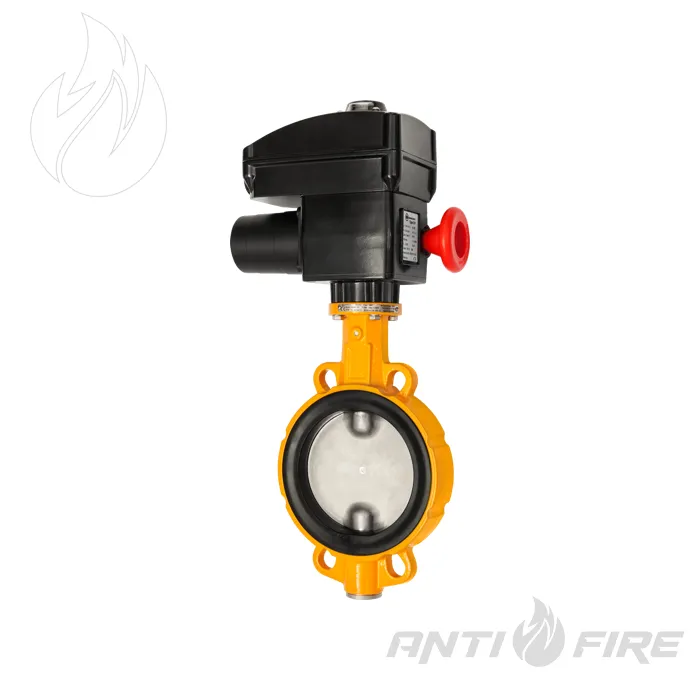

В основі ZM/DN200 використовується центрова поворотна дискова заслінка Z011. Її запірний елемент — диск, який повертається в межах робочого кута та змінює прохідний переріз трубопроводу. У складі виробу GAZEX ZM така конструкція використовується як відсічний клапан, тобто основне завдання виробу — не регулювання витрати, а перекриття або відкриття потоку газового середовища.

Конструкція заслінки відповідає стандарту EN 593 для поворотних дискових клапанів промислового призначення. Арматура проходить кінцеву заводську перевірку згідно з EN 12266-1. Наявність таких технічних прив’язок важлива для інженерного підбору, монтажу та експлуатації клапана у складі газових і технологічних систем.

Керування клапаном здійснюється електроприводом з живленням 230 В AC. Привід працює в діапазоні повороту 0–90° та забезпечує переведення заслінки у відкрите або закрите положення. У кінцевих положеннях вимкнення виконується через вбудований кінцевий вимикач. Для резервного або сервісного керування передбачене ручне керування маховиком.

Монтаж електроприводу на арматуру виконується через приєднувальний фланець відповідно до EN ISO 5211. Корпус електроприводу має ступінь захисту IP67, що забезпечує захист від пилу та вологи. Антикорозійна стійкість відповідає категорії C4, тому привід розрахований на експлуатацію у промисловому середовищі з підвищеними вимогами до стійкості покриття.

ZM/DN200 встановлюється між фланцями трубопроводу. Для правильного монтажу фланці повинні бути співвісними, плоскопаралельними та не створювати механічного перекосу корпусу. Особливо важливо перевірити внутрішній діаметр суміжних фланців, оскільки диск заслінки має вільно відкриватися без контакту з елементами трубопроводу. Для DN200 мінімальний внутрішній діаметр фланців становить 196 мм.

Ущільнення фланцевого з’єднання у центрових поворотних заслінках зазвичай забезпечується еластомерним або полімерним облицюванням корпусу. Тому додаткові фланцеві прокладки, як правило, не потрібні. Перед встановленням слід переконатися, що фланцеві поверхні чисті, рівні, без пошкоджень і сторонніх включень, які можуть вплинути на герметичність з’єднання.

Клапан може встановлюватися незалежно від напрямку потоку середовища. Разом з тим рекомендоване положення монтажу — горизонтальне розташування валу заслінки. Електропривод бажано не розміщувати безпосередньо під арматурою, щоб у разі можливого витоку через вал середовище не потрапляло на привід або редуктор.

ZM/DN200 доцільно використовувати у газових трубопровідних системах, де потрібне надійне та швидке перекриття потоку за допомогою електроприводу. Під час підбору моделі необхідно враховувати умови експлуатації конкретного об’єкта: тип газового середовища, допустимий тиск, температуру, матеріальне виконання клапана, сумісність із фланцями трубопроводу, електроживлення та вимоги до схеми керування.

Остаточний вибір ZM/DN200 має виконуватися за технічною документацією, маркуванням конкретного виробу та параметрами системи, у якій він буде встановлений. Це особливо важливо для промислових і газових інженерних мереж, де неправильний підбір запірної арматури може впливати на безпеку та стабільність роботи системи.
