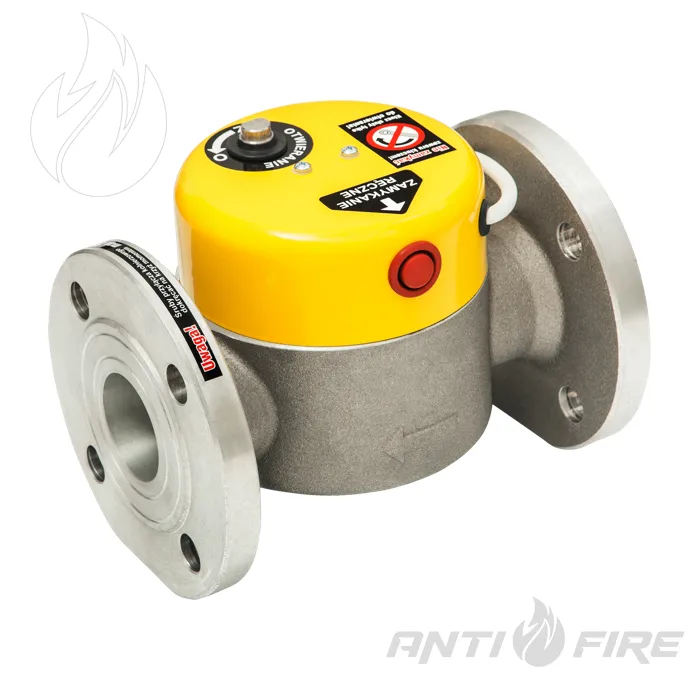

Відсічний газовий клапан MAG-3/DN32 GAZEX

Опис та призначення

MAG-3/DN32 — швидкозакривний відсічний клапан для систем газової безпеки, який працює разом із газосигналізаторами та модулями керування. Його основне завдання — надійно перекрити подачу газу до установки, якщо система контролю виявила небезпечну концентрацію газу в приміщенні.

Клапан застосовується в газових котельнях, промислових об’єктах, громадських будівлях, житлових будинках, газорегуляторних і газовимірювальних станціях, а також в інших газових установках низького та середнього тиску. Робоче середовище — природний газ або пропан-бутан.

У нормальному режимі MAG-3 повністю відкритий і забезпечує вільний прохід газу. Для утримання відкритого або закритого положення живлення не потрібне. При отриманні електричного імпульсу від системи газового контролю клапан закривається менш ніж за 1 секунду і перекриває подачу газу. Закриття також можливе вручну кнопкою MANUAL CLOSE на корпусі.

Повторне відкриття клапана виконується тільки вручну за допомогою спеціального двостороннього ключа. Це важливо для безпеки: після аварійного спрацювання подача газу не відновлюється автоматично, а потребує участі відповідального персоналу.

Виконання MAG-3/DN32 реалізоване на базі клапана типу ZBK-50k і комплектується контрфланцями DN32. Клапан має фланцеве підключення, може монтуватися в будь-якому положенні та постачається з комплектом ущільнень, кріпленням і ключем для ручного відкриття.

Клапан має вибухозахищене виконання з маркуванням ATEX II 2G c IIB T4 і може застосовуватися у вибухонебезпечних зонах 1 або 2 за умови виконання вимог монтажу, зокрема підключення корпусу до системи вирівнювання потенціалів. При монтажі у вибухонебезпечній зоні для цього передбачене спеціальне підключення заземлення.

Під час встановлення важливо забезпечити правильний напрямок потоку газу відповідно до стрілки на корпусі, жорстке кріплення трубопроводу без напружень і вільний доступ до клапана для відкриття та обслуговування. Перед клапаном рекомендовано встановлювати фільтр механічних домішок, а після монтажу необхідно перевірити герметичність системи стисненим повітрям або інертним газом. Використовувати кисень для перевірки герметичності заборонено.

Стандартний комплект постачання MAG-3/DN32 включає сам відсічний клапан, комплект контрфланців, два ущільнення, кріплення та спеціальний двосторонній ключ для ручного відкриття клапана. Також у комплекті передбачена обтискна кільцева клема для підключення до системи вирівнювання потенціалів, що важливо при застосуванні клапана у вибухонебезпечних зонах 1 або 2.

MAG-3/DN32 — це виконавчий елемент системи газової безпеки, який не просто подає сигнал про аварію, а фізично припиняє подачу газу до установки. Саме тому він доцільний там, де потрібне автоматичне аварійне відключення газу при витоку або спрацюванні газосигналізатора.
