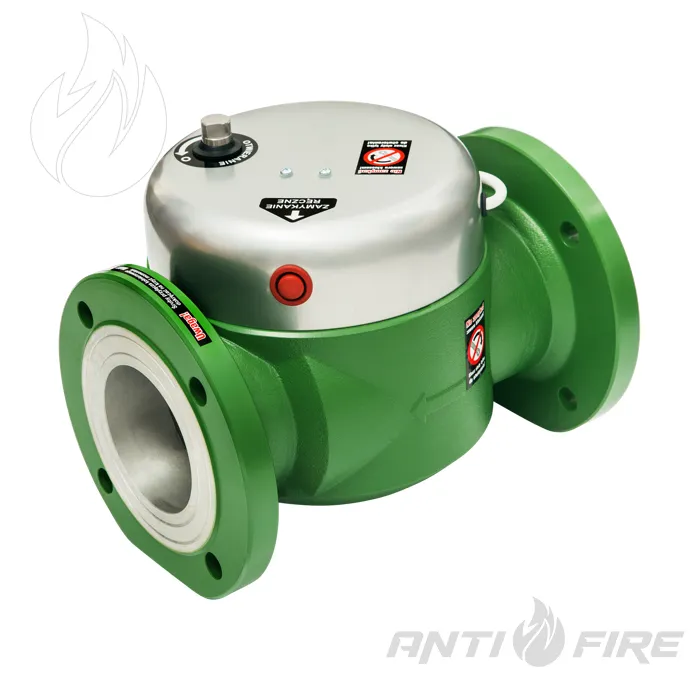

Відсічний газовий клапан MAG-3/DN32-BIO GAZEX
Опис та призначення
MAG-3/DN32-BIO — швидкозакривний відсічний клапан для систем газової безпеки, спеціально адаптований для роботи з біогазом. Його основне завдання — автоматично перекривати подачу газу до установки після сигналу від газосигналізатора або модуля керування, якщо система виявила небезпечну концентрацію газу в приміщенні.
На відміну від стандартної версії, виконання BIO розраховане саме на біогазове середовище. Усі елементи клапана, що безпосередньо контактують із газом, виготовлені з матеріалів із підвищеною стійкістю до корозійного впливу біогазу та його агресивних домішок.
Модель побудована на базі клапана ZBK-50k BIO, має діаметр клапана DN50 та фланцеве приєднання DN32. Номінальний тиск становить 0,5 МПа. Напрямок монтажу визначається стрілкою на корпусі, а встановлення можливе як усередині будівель, так і зовні. При зовнішньому монтажі необхідний захист від опадів і прямого потрапляння води.
У робочому режимі клапан відкритий і не потребує живлення для утримання у відкритому або закритому положенні. Електричний імпульс 12 В DC потрібен лише для закриття. Після спрацювання потужна вбудована пружина перекриває подачу газу менш ніж за 1 секунду. Також передбачене ручне закриття кнопкою на корпусі.
Повторне відкриття можливе тільки вручну за допомогою спеціального двостороннього ключа. Це виключає самовільне відновлення подачі газу та дозволяє провести перевірку причини аварії перед повторним запуском системи.
Клапан має вибухозахищене виконання та може застосовуватися у вибухонебезпечних зонах 1 і 2. Для монтажу в таких умовах передбачене підключення до системи вирівнювання потенціалів (заземлення). Перевірку герметичності після монтажу дозволено виконувати тільки стисненим повітрям або інертним газом — використання кисню заборонене.
У комплект постачання входять клапан, спеціальний двосторонній ключ для відкриття, два сталеві контрфланці DN32, прокладки, комплект болтів, шайб і гайок, а також наконечник заземлення для роботи у вибухонебезпечних зонах. Габарити моделі — 230 × 183 × 165 мм.
MAG-3/DN32-BIO — це виконавчий елемент системи безпеки біогазових установок, який не просто подає сигнал про небезпеку, а фізично припиняє подачу газу для захисту обладнання та людей.
- Модель: MAG-3/DN32-BIO
- Тип приладу: швидкозакривний відсічний газовий клапан
- Базовий тип клапана: ZBK-50k BIO
- Діаметр клапана: DN50
- Діаметр з’єднання: DN32
- Тип з’єднання: фланцеве
- Номінальний тиск: 0,5 МПа
- Робоче середовище: біогаз
- Стійкість до біогазу: так
- Напрямок потоку: згідно зі стрілкою на корпусі
- Відкриття клапана: тільки вручну
- Закриття клапана: електричним імпульсом 12 В DC або вручну кнопкою
- Час закриття: менше 1 с
- Можливість роботи у вибухонебезпечних середовищах: так
- Габарити: 230 × 183 × 165 мм
- Комплект постачання: ключ для відкриття, 2 сталеві контрфланці, прокладки, комплект болтів, шайб і гайок
