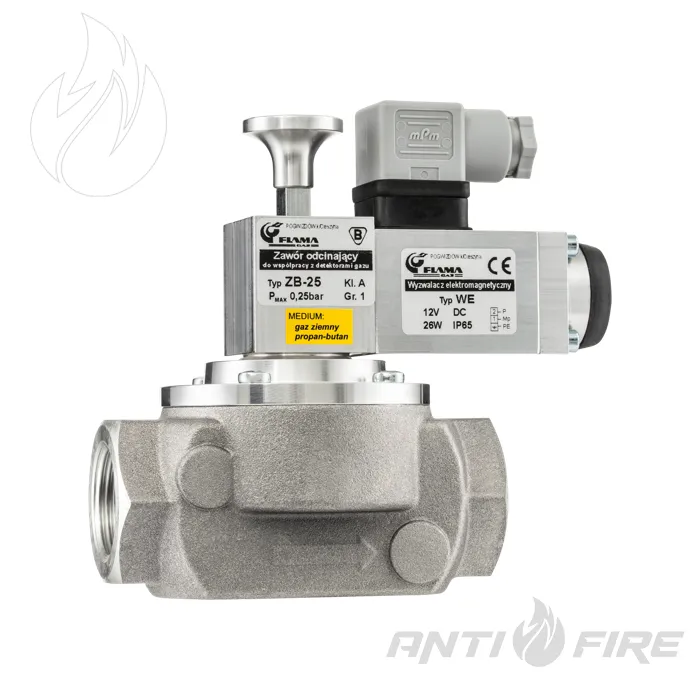

Клапан газовий відсічний ZB-25 GAZEX, Ду25

Опис та призначення

ZB-25 GAZEX — газовий відсічний клапан швидкого закриття для установок низького тиску з умовним діаметром Ду25 / DN25. Клапан призначений для роботи у складі систем виявлення газу та використовується як виконавчий елемент, що перекриває подачу газу після сигналу від детектора або системи виявлення газу.

Призначення клапана

Основне завдання ZB-25 — швидке відключення подачі газу до обладнання або ділянки газової установки, коли система детекції фіксує перевищення заданого порогу концентрації газу. Модель застосовується в газових установках низького тиску, що працюють на природному газі або пропан-бутані.

У нормальному робочому стані клапан відкритий і забезпечує проходження газу через трубопровід. Після сигналу від системи виявлення газу електромагнітний розчіплювач активується коротким електричним імпульсом, запірний елемент звільняється, і клапан під дією пружини переходить у закрите положення.

Принцип відкривання та закривання

ZB-25 відкривається тільки вручну. Після спрацювання клапан не відновлює подачу газу автоматично. Щоб знову відкрити клапан, потрібно перевірити причину спрацювання системи та вручну перевести запірний елемент у відкрите положення.

Закривання можливе двома способами: електричним імпульсом від системи виявлення газу або вручну за допомогою кнопки ручного закриття. Час закриття клапана становить менше 1 секунди.

Електроживлення та робота без постійного живлення

Клапан не потребує постійного живлення у відкритому або закритому положенні. Електроенергія використовується лише короткочасно — для активації електромагнітного розчіплювача під час закриття.

• стандартне керування — від імпульсу 12 В DC;
• у документації також зазначена модифікація з розчіплювачем 230 В AC;
• клапан залишається у відкритому або закритому положенні без постійного живлення;
• після спрацювання повторне відкривання виконується тільки вручну.

Конструкція ZB-25

За конструкцією ZB-25 є відсічним клапаном із тарілчастим запірним елементом. Запірний вузол перекриває отвір сідла клапана за рахунок механічного притиску під дією пружини. Внутрішня герметичність забезпечується притисканням запірного елемента з ущільненням до сідла клапана, а зовнішня герметичність — ущільнювальними кільцями.

У конструкції передбачений вбудований сітчастий фільтр. Він захищає внутрішні елементи клапана від механічних забруднень і допомагає підтримувати правильну роботу вузла “запірний елемент — сідло клапана” під час експлуатації.

Підключення та монтаж

Модель ZB-25 має муфтове різьбове приєднання з внутрішньою різьбою Rp 1". Клапан потрібно встановлювати відповідно до стрілки напрямку потоку, нанесеної на корпусі. Монтажне положення допускається довільне, але місце встановлення має забезпечувати доступ для ручного відкривання, ручного закриття та періодичної перевірки працездатності.

Під час монтажу потрібно забезпечити чистоту трубопроводу, відсутність механічних напружень, перекосів і вібрацій. Перед встановленням рекомендовано продути газопровід стисненим повітрям. Для захисту від механічних домішок перед клапаном також рекомендовано встановлювати фільтр.

Умови встановлення

ZB-25 може встановлюватися всередині будівель. Якщо клапан монтується зовні, його потрібно розміщувати в захисній шафі або коробці, яка захищає від атмосферних впливів. Виріб не є водонепроникним, тому під час зовнішнього монтажу потрібно виключити потрапляння дощової води або снігу на клапан.

Клапан не призначений для виконання функції головного крана газової установки. Його основна роль — аварійне перекриття подачі газу у складі системи виявлення газу.
