Опис та призначення
Комплексне рішення - система блискавкозахисту і заземлення "Jupiter". Вона призначена для перехоплення розряду блискавки і безпечного відведення струму в землю. Провідники, що застосовуються мають покриття, стійке до корозії і гарантує тривалий термін служби. Широкий асортимент з'єднувачів і тримачів робить монтаж системи швидким і дозволяє без труднощів прикріпити провідники до практично будь-яких поверхонь. Характеристики системи відповідають усім діючим нормативним вимогам, що дозволяє застосовувати її як в приватному, так і промисловому будівництві.
Блискавка являє собою гігантський іскровий розряд атмосферної електрики. Сила струму в каналі блискавки досягає 200 000 А, а його температура може підніматися до 30 000 °С. Таким чином, удар блискавки може привести до людських жертв, пожеж і пошкодження дорогого обладнання.
Найбільш раціональний спосіб убезпечити життя людей і уникнути економічних збитків в разі удару блискавки – це застосування ефективної системи блискавкозахисту та заземлення.
Блискавкозахист – це комплекс заходів і пристроїв для забезпечення безпеки людей, тварин, збереження будівель, споруд, обладнання та матеріалів від вибухів, пожеж, руйнувань, що виникають при ударі блискавки.
Основне призначення системи – "перехопити" блискавку, відвести її струм в землю і забезпечити його рівномірне розтікання без появи небезпечних для людей і обладнання струмів.
Блискавкоприймачі можуть бути встановленими спеціально, в тому числі на об'єкті, або їх функції виконують конструктивні елементи об'єкта, що захищається; в останньому випадку вони називаються природними блискавкоприймачами.
Функцію природних блискавкоприймачів можуть виконувати конструктивні елементи будинку, що захищається (природні блискавкоприймачі), але частіше за все блискавкоприймачі складаються з довільної комбінації блискавкоприймальних стрижнів (щогл), натягнутих тросів і блискавкоприймальної сітки.

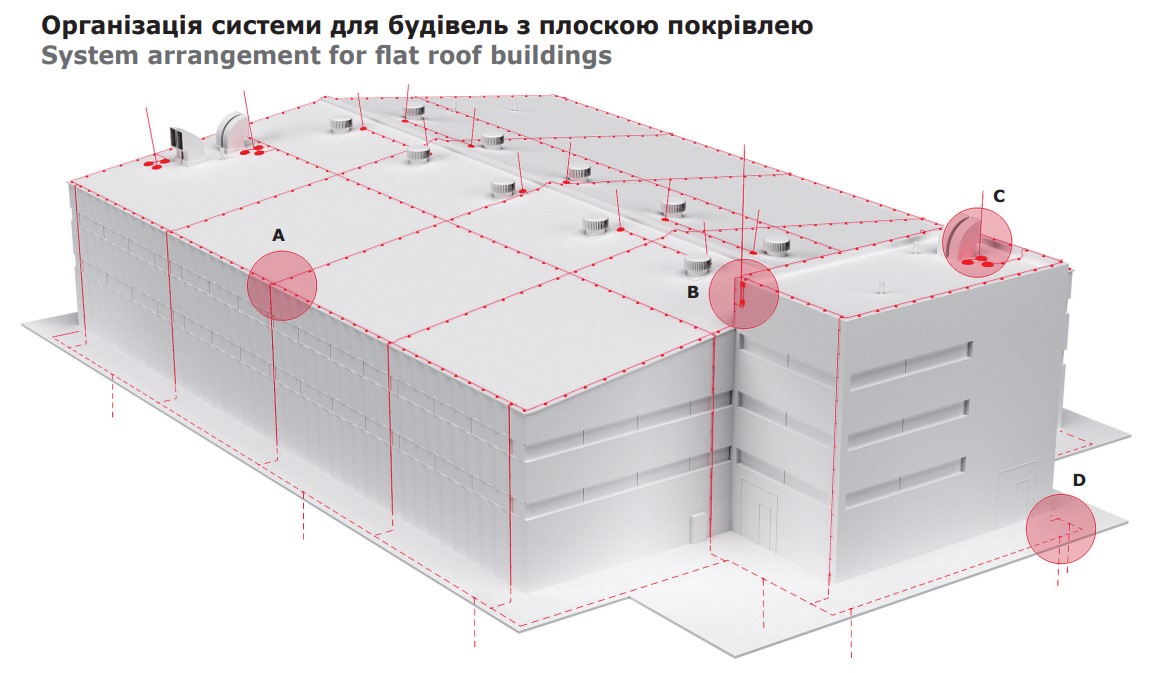

Організація системи для будівель з плоскою покрівлею

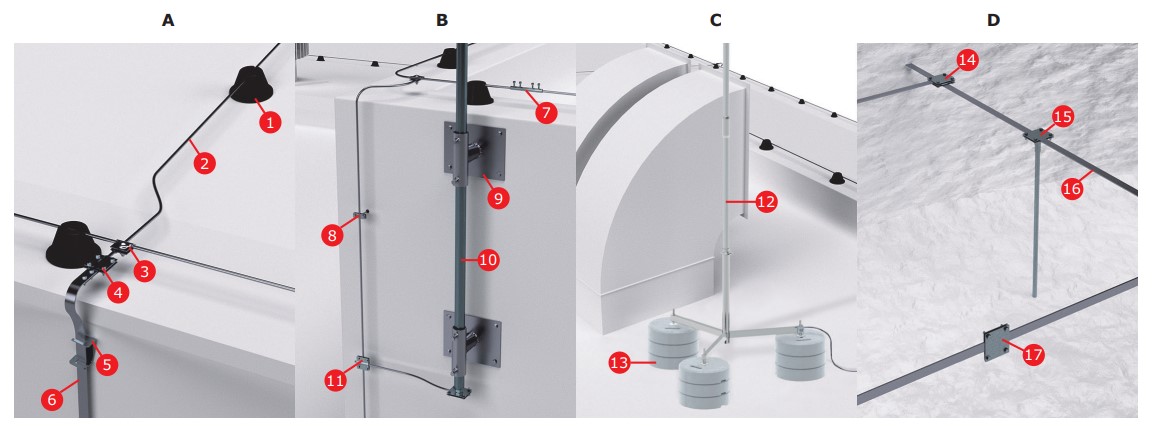

Склад системи
1. Універсальний тримач з бетоном ND2114
2. Пруток-катанка гарячеоцинкований ?8 NC1008.1
3. Універсальний з'єднувач NG3103
4. Контрольний з'єднувач NG3203
5. Скоба-тримач смуги ND2311
6. Смуга гарячеоцинкована 25х4 NC2254.1
7. З'єднувач круглого провідника NG3202
8. Фасадний тримач ND2307
9. Настінний тримач для блискавкоприймальної щогли довжиною
5-7 метрів NL0100NI
10. Блискавкоприймальна щогла NL7000AL
11. З'єднання пруток-пруток ?8 NG3104
12. Блискавкоприймальна щогла NL7000AL
13. Бетонна основа 16 кг NL0316
14. З'єднувач смуга-смуга з розділовою пластиною NG3105
15. Комплект стрижневого вертикального заземлювачаNE1231 + NE1232
16. Смуга гарячеоцинкована 40х4 NC2444
17. З'єднувач смуга-смуга з розділовою пластиною NG3125

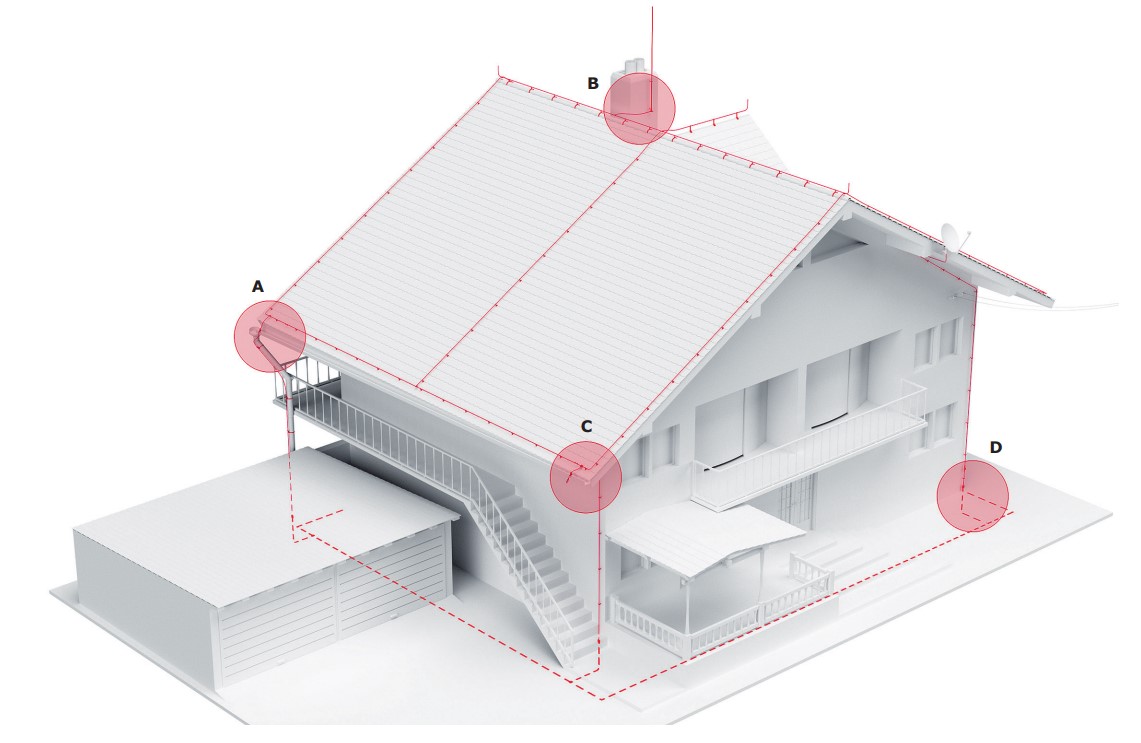

Організація системи для будівель із скатною покрівлею

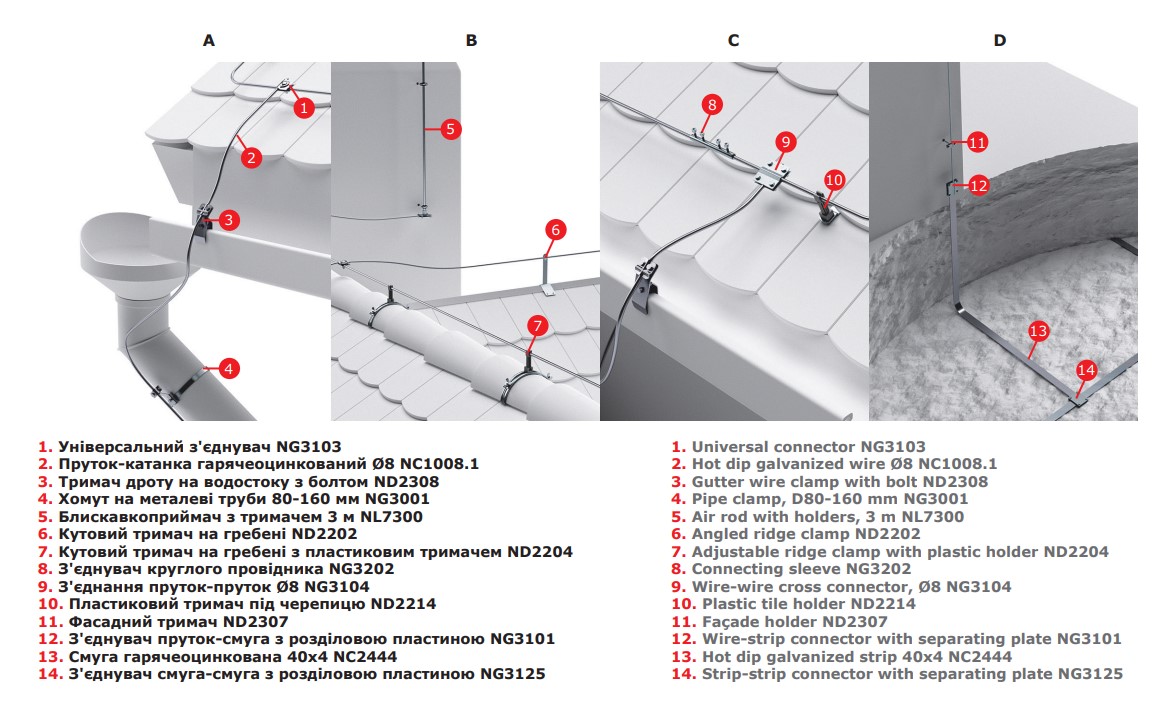

1. Універсальний з'єднувач NG3103
2. Пруток-катанка гарячеоцинкований ?8 NC1008.1
3. Тримач дроту на водостоку з болтом ND2308
4. Хомут на металеві труби 80-160 мм NG3001
5. Блискавкоприймач з тримачем 3 м NL7300
6. Кутовий тримач на гребені ND2202
7. Кутовий тримач на гребені з пластиковим тримачем ND2204
8. З'єднувач круглого провідника NG3202
9. З'єднання пруток-пруток ?8 NG3104
10. Пластиковий тримач під черепицю ND2214
11. Фасадний тримач ND2307
12. З'єднувач пруток-смуга з розділовою пластиною NG3101
13. Смуга гарячеоцинкована 40х4 NC2444
14. З'єднувач смуга-смуга з розділовою пластиною NG3125
Відмітні особливості
- • провідники мають якісне цинкове покриття, що запобігає корозії;
- • болтові з'єднувачі дають надійний електричний контакт і дозволяють уникнути використання зварювання;
- • спеціальні тримачі допомагають швидко і зручно розмістити провідники на різних поверхнях;
- • набір аксесуарів дозволяє провести монтаж системи без труднощів;
- • містить провідники і монтажні елементи мідного і омідненого виконань.
Переваги
- Організація системи для будівель із скатною покрівлею• Якість підтверджена європейськими сертифікатами.
- • Висока швидкість і легкість монтажу: широкий вибір аксесуарів.
- • Різні матеріали виконання: сталь оцинкована, сталь гарячого оцинкування, мідь, оміднення, нержавіюча сталь, алюміній, латунь, сталь лакована.
- • Широкий вибір колірних рішень дозволяє підібрати аксесуари за кольором даху.
- • Універсальність і модульність.
- • Технічна підтримка. Фахівці "ДКС" надають безкоштовні послуги з проектування. Крім того, існує спеціальна програма для проектування систем захисту від блискавок.
