Молниезащита и заземление Jupiter
Описание и назначение
Комплексне рішення - система блискавкозахисту і заземлення "Jupiter". Вона призначена для перехоплення розряду блискавки і безпечного відведення струму в землю. Провідники, що застосовуються мають покриття, стійке до корозії і гарантує тривалий термін служби. Широкий асортимент з'єднувачів і тримачів робить монтаж системи швидким і дозволяє без труднощів прикріпити провідники до практично будь-яких поверхонь. Характеристики системи відповідають усім діючим нормативним вимогам, що дозволяє застосовувати її як в приватному, так і промисловому будівництві.
Блискавка являє собою гігантський іскровий розряд атмосферної електрики. Сила струму в каналі блискавки досягає 200 000 А, а його температура може підніматися до 30 000 °С. Таким чином, удар блискавки може привести до людських жертв, пожеж і пошкодження дорогого обладнання.
Найбільш раціональний спосіб убезпечити життя людей і уникнути економічних збитків в разі удару блискавки – це застосування ефективної системи блискавкозахисту та заземлення.
Блискавкозахист – це комплекс заходів і пристроїв для забезпечення безпеки людей, тварин, збереження будівель, споруд, обладнання та матеріалів від вибухів, пожеж, руйнувань, що виникають при ударі блискавки.
Основне призначення системи – "перехопити" блискавку, відвести її струм в землю і забезпечити його рівномірне розтікання без появи небезпечних для людей і обладнання струмів.
Блискавкоприймачі можуть бути встановленими спеціально, в тому числі на об'єкті, або їх функції виконують конструктивні елементи об'єкта, що захищається; в останньому випадку вони називаються природними блискавкоприймачами.
Функцію природних блискавкоприймачів можуть виконувати конструктивні елементи будинку, що захищається (природні блискавкоприймачі), але частіше за все блискавкоприймачі складаються з довільної комбінації блискавкоприймальних стрижнів (щогл), натягнутих тросів і блискавкоприймальної сітки.

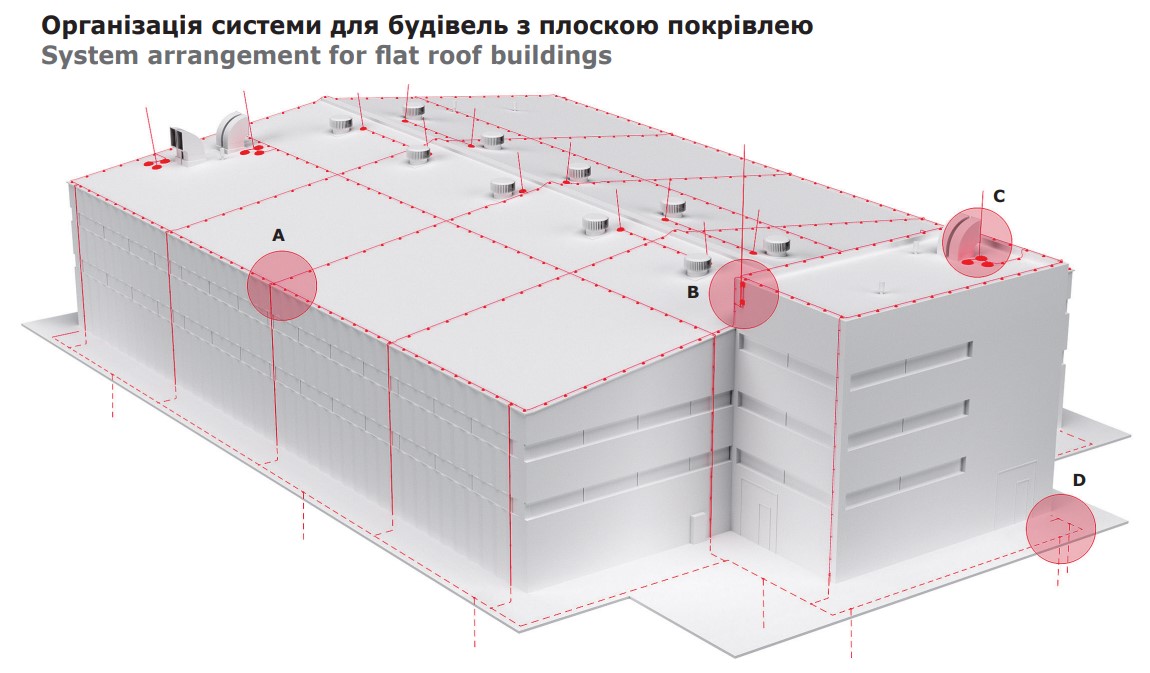

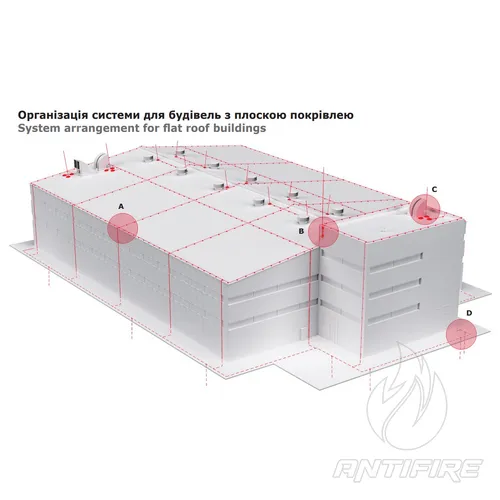

Організація системи для будівель з плоскою покрівлею

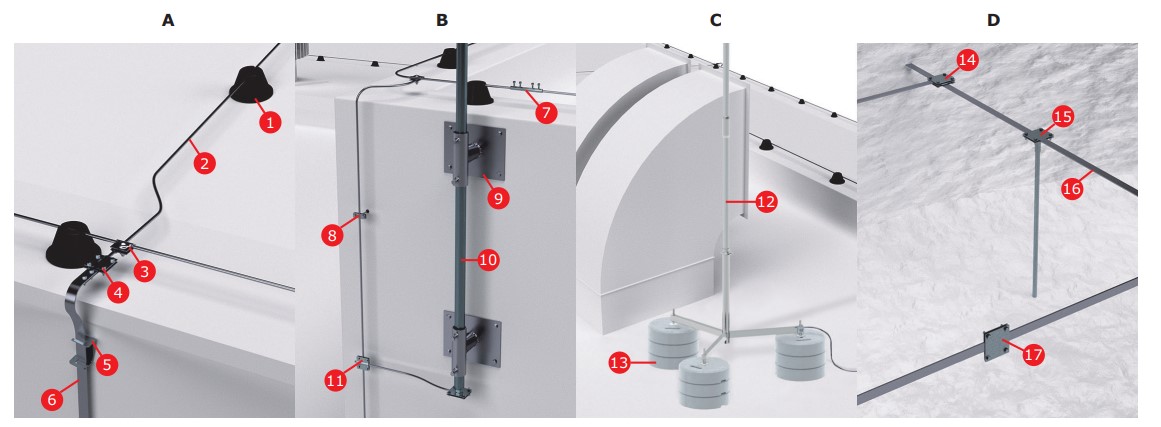

Состав системы

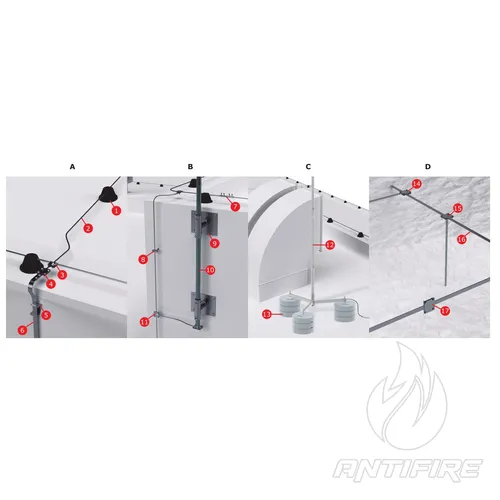

1. Универсальный держатель с бетоном ND2114
2. Пруток-катанка горячеоцинкованный ?8 NC1008.1
3. Универсальный соединитель NG3103
4. Контрольный соединитель NG3203
5. Скоба-держатель полосы ND2311
6. Полоса горячеоцинкованная 25х4 NC2254.1
7. Соединитель круглого проводника NG3202
8. Фасадный держатель ND2307
9. Настенный держатель для молниеприемной мачты длиной
5-7 метров NL0100NI

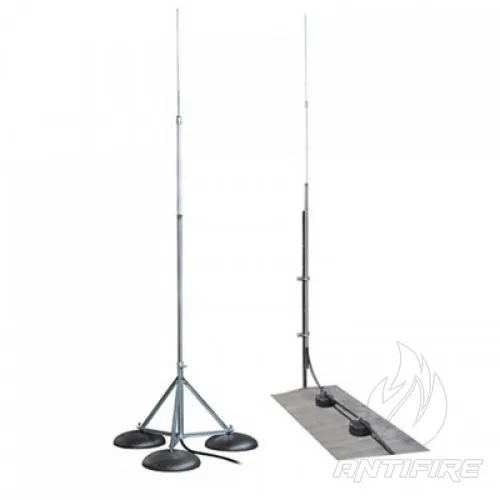

10. Молниеприемная мачта NL7000AL
11. Соединение пруток-пруток ?8 NG3104
12. Молниеприемная мачта NL7000AL

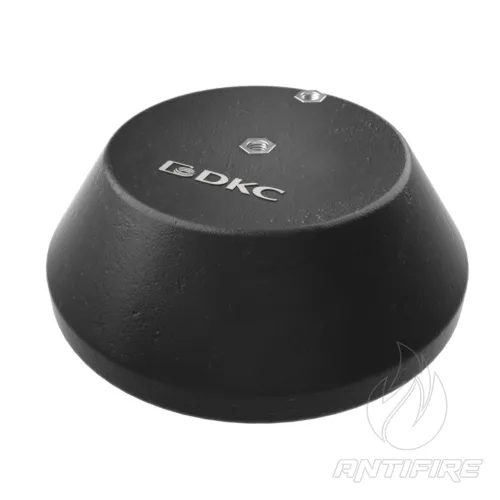

13. Бетонное основание 16 кг NL0316
14. Соединитель полоса-полоса с разделительной пластиной NG3105
15. Комплект стержневого вертикального заземлителя NE1231 + NE1232
16. Полоса горячеоцинкованная 40х4 NC2444
17. Соединитель полоса-полоса с разделительной пластиной NG3125

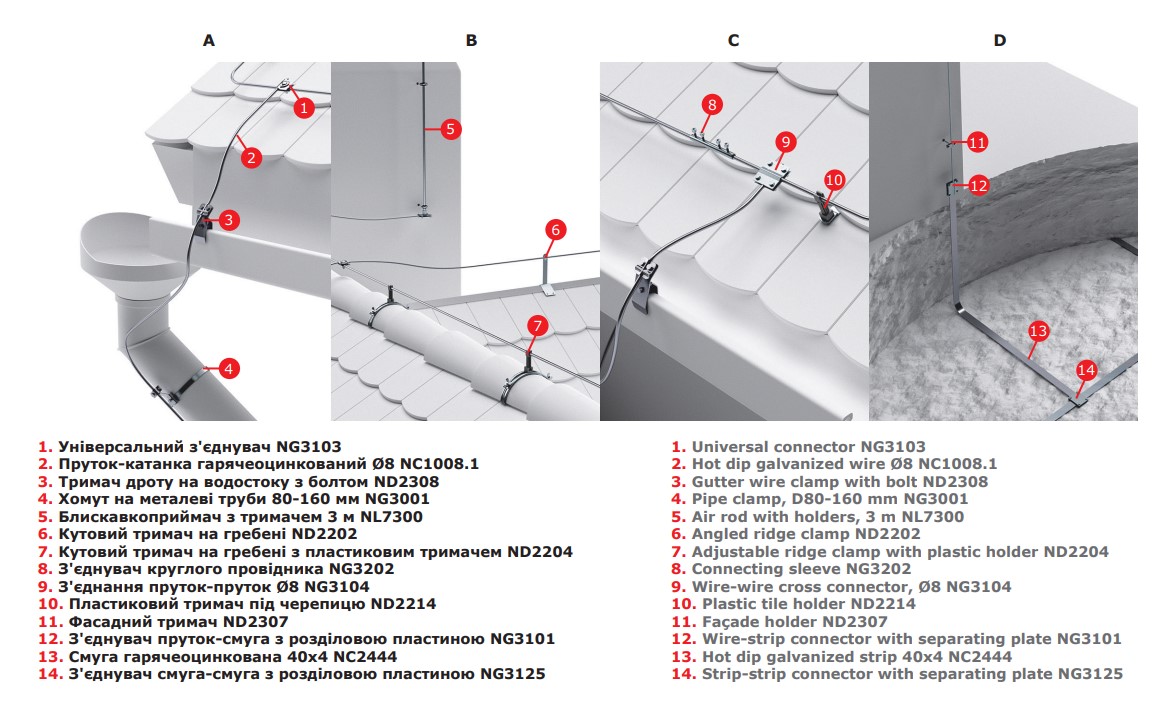

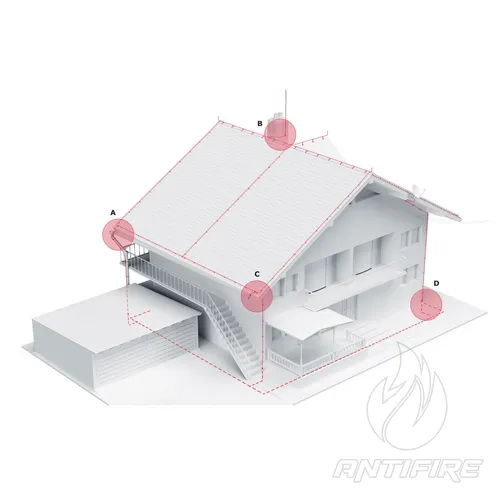

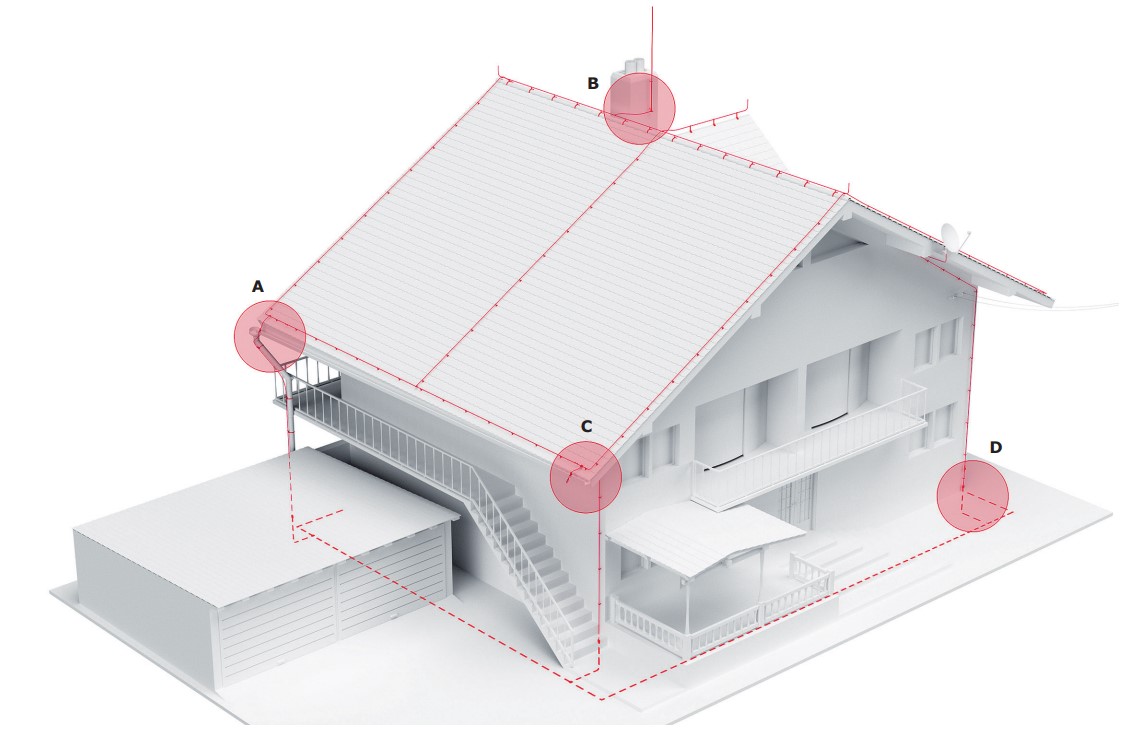

Организация системы для зданий со скатной кровлей

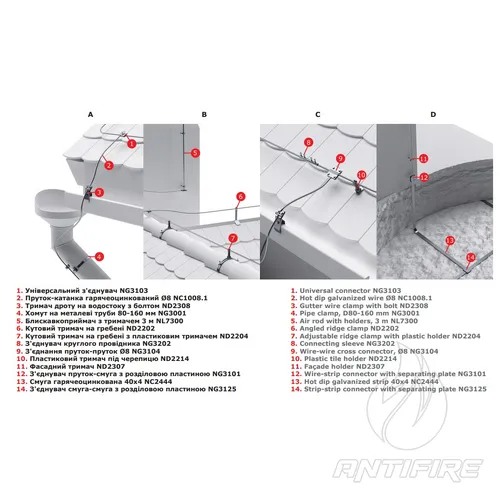

1. Универсальный соединитель NG3103
2. Пруток-катанка горячеоцинкованный ?8 NC1008.1
3. Держатель провода на водостоке с болтом ND2308
4. Хомут на металлические трубы 80-160 мм NG3001
5. Молниеприемник с держателем 3 м NL7300
6. Угловой держатель на гребне ND2202
7. Угловой держатель на гребне с пластиковым держателем ND2204
8. Соединитель круглого проводника NG3202
9. Соединение пруток-пруток ?8 NG3104
10. Пластиковый держатель под черепицу ND2214
11. Фасадный держатель ND2307
12. Соединитель пруток-полоса с разделительной пластиной NG3101
13. Полоса горячеоцинкованная 40х4 NC2444
14. Соединитель полоса-полоса с разделительной пластиной NG3125
Отличительные особенности
• проводники имеют качественное цинковое покрытие, предотвращающее коррозию;
• болтовые соединители дают надежный электрический контакт и позволяют избежать использования сварки;
• специальные держатели помогают быстро и удобно разместить проводники на разных поверхностях;
• набор аксессуаров позволяет произвести монтаж системы без труда;
• содержит проводники и монтажные элементы медного и омидного исполнения.
Преимущества
Организация системы для зданий со скатной кровлей Качество подтверждено европейскими сертификатами.
• Высокая скорость и легкость монтажа: широкий выбор аксессуаров.
• Различные материалы исполнения: сталь оцинкованная, сталь горячего оцинкования, медь, омодение, нержавеющая сталь, алюминий, латунь, сталь лакированная.
• Широкий выбор цветовых решений позволяет подобрать аксессуары по цвету крыши.
• Универсальность и модульность.
• Техническая поддержка. Специалисты "ДКС" предоставляют бесплатные услуги проектирования. Кроме того, есть специальная программа для проектирования систем молниезащиты.
