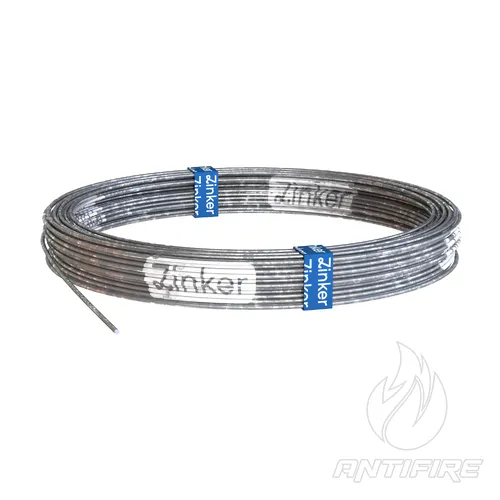

Дріт оцинкований Ø10 мм - 501101, ZINKER
Опис та призначення
Дріт оцинкований Ø10 мм (StZn) від провідного бренда ZINKER — це круглий сталевий провідник (катанка) з поперечним перерізом 78.5 мм². Він призначений для побудови зовнішніх систем пасивного блискавкозахисту та заземлення як надійний токовідвід (спуск), елемент покрівельної сітки або горизонтальний заземлювач. Діаметр 10 мм є пріоритетним вибором для ділянок із підвищеними вимогами до механічної міцності, жорсткості або коли інженерним проєктом передбачено збільшений переріз провідника.
Дріт виготовляється зі спеціалізованої вуглецевої конструкційної сталі та проходить антикорозійну обробку методом гарячого занурення в розплав цинку. Він забезпечує швидке та безпечне транспортування колосальних струмів розряду від блискавкоприймачів до контуру уземлення, мінімізуючи ризики руйнування інженерних мереж об'єкта та захищаючи людей від ураження небезпечною напругою.
Сфера застосування та монтажні вузли
- Прокладання магістральних токовідводів (спусків) від блискавкоприймачів уздовж фасадів промислових, складських та адміністративних споруд.
- Формування блискавковловлювальних сіток на плоских та скатних покрівлях великої площі.
- Влаштування горизонтальних заземлювачів та з'єднувальних ліній усередині будівельних фундаментів чи траншей.
- Організація контурів зрівнювання потенціалів та підключення окремих металоконструкцій на даху (чилерів, вентиляційних систем тощо).
Головні переваги
- Висока механічна жорсткість: Діаметр 10 мм чудово тримає форму та лінійну геометрію траси на протяжних ділянках покрівлі чи фасаду, знижуючи ризик провисання дроту між тримачами.
- Надійний антикорозійний захист (StZn): Масова щільність цинкового шару становить не менше 350 г/м² (середня товщина покриття — 50 мкм). Однорідне гаряче цинування забезпечує тривалий експлуатаційний ресурс за умови постійного впливу атмосферних опадів або перебування в ґрунті.
- Повна пожежна безпека: Відповідно до суворих міжнародних регламентів, метал має найвищий клас реакції на вплив вогню — А1 (абсолютно негорючий матеріал).
Рекомендації щодо проєктування та монтажу
Переріз 78.5 мм² повністю задовольняє та перевищує вимоги ДСТУ EN 62305 щодо мінімальних параметрів круглих сталевих провідників для систем блискавкозахисту. Завдяки підвищеній жорсткості, для вирівнювання та розмотування дроту Ø10 мм з бухти настійно рекомендується використовувати спеціальний механічний ручний інструмент (правильний верстат на 5 або 9 роликів).
Для кріплення дроту на покрівлі та фасадах використовують дистанційні пластикові або металеві тримачі (покрівельні, конькові, фасадні) з кроком прокладання не більше 0.7–1.0 метра. З'єднання елементів траси виконується за допомогою болтових хрестоподібних чи паралельних затискачів. Щоб запобігти виникненню руйнівної гальванічної корозії, категорично заборонено пряме механічне з'єднання оцинкованого дроту з деталями чи провідниками із чистої міді без застосування біметалевих (перехідних) затискачів або нержавіючих проміжних пластин.
| Артикул | 501101 |
| Виробник / Бренд | ZINKER |
| Тип виробу | Дріт сталевий оцинкований (круглий провідник) |
| Номінальний діаметр (Ø) | 10 мм |
| Площа поперечного перерізу | 78.5 мм² |
| Марка (сорт) сталі | Конструкційна сталь S235JR / C4D1 |
| Метод оцинкування | Гаряче цинкування методом повного занурення |
| Параметри цинкового шару | ≥ 350 г/м² (середня товщина ~50 мкм) |
| Питома вага (коефіцієнт) | 1 погонний метр = 0.620 кг |
| Пожежний клас | Клас А1 (негорючий) |
| Категорія сайту | Провідники / Дріт заземлення та блискавкозахисту |
Відповідність міжнародним та національним стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-2:2019 | Повна відповідність національним вимогам до провідників та уземлювальних електродів у системах блискавкозахисту (LPSC). |
| PN-EN 1461 / PN-EN 62561-2 | Регламент методу гарячого цинкування та технічних умов до якості захисного покриття. |
| PN-EN 16120-3 / PN-89/H-84023/04 | Стандарти якості, хімічного складу та пластичності катанки з вуглецевої сталі. |
| PN-EN 10051 / PN-EN 10249-2 | Суворе дотримання геометричних допусків, округлості та лінійних розмірів виробу. |
| PN-EN 14782:2008 | Сертифікація за класом вогнестійкості та поведінки матеріалу при термічному впливі. |
| ISO 9001:2015 / ISO 45001:2018 | Виробництво сертифіковане за міжнародними системами менеджменту якості та охорони праці. |
