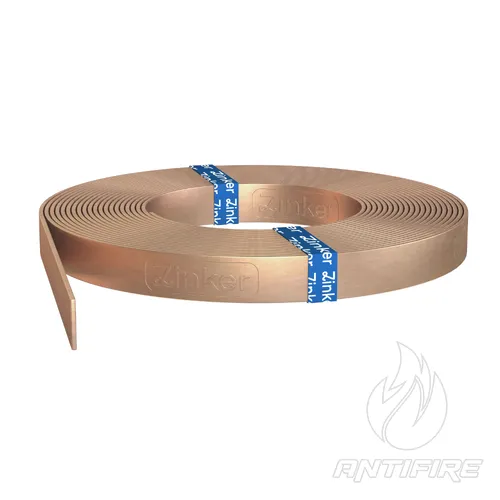

Смуга обміднена сталева 30х4 мм (бухта 30 м) - 506344, ZINKER
Опис та призначення
Смуга обміднена сталева 30х4 мм (St/Cu) від провідного бренда ZINKER — це високоякісний комбінований плоский провідник із поперечним перерізом 120 мм². Вона призначена для побудови високонадійних горизонтальних заземлювачів, магістралей контуру заземлення, токовідводів (спусків) та систем блискавкозахисту на об'єктах із підвищеними вимогами до корозійної стійкості та електропровідності.
Конструкція провідника поєднує в собі міцність та жорсткість сталевого осердя з хімічною стійкістю молекулярного мідного покриття товщиною 70 мкм. Це дозволяє отримати всі технічні та експлуатаційні переваги чистої міді (естетичний зовнішній вигляд, низький питомий опір, максимальний захист від агресивного ґрунтового середовища), але за значно нижчою ціною.
Сфера застосування та монтажні вузли
- Облаштування протяжних горизонтальних заземлювачів та магістральних ліній підземного заземлювального контуру.
- З'єднання вертикальних електродів (модульних стержнів заземлення, особливо обмідненого типу) у єдину замкнуту систему.
- Монтаж токовідводів та спусків від покрівельної блискавкозахисної сітки вздовж видимих частин фасадів будівель преміум-класу.
- Влаштування головних шин заземлення (ГШЗ) та вузлів зрівнювання потенціалів у промисловому та цивільному будівництві.
Головні переваги
- Чудова корозійна стійкість: Електролітичне мідне покриття товщиною 70 мкм є монолітним та однорідним. Воно надійно захищає сталеву основу від окиснення та забезпечує термін служби заземлювача у ґрунті до 30–50 років.
- Економічна доцільність: Дозволяє суттєво знизити кошторис проєкту блискавкозахисту, замінюючи дорогі провідники з чистої міді без втрати електротехнічних та захисних характеристик системи.
- Зручність постачання: Смуга постачається у компактних бухтах фіксованої довжини по 30 метрів, що оптимізує логістику та полегшує розмотування траси безпосередньо на будівельному майданчику.
Рекомендації щодо проєктування та монтажу
Площа перерізу 120 мм² повністю задовольняє та перевищує нормативні вимоги ДСТУ EN 62305 до сталевих провідників у системах блискавкозахисту. Прокладання обмідненої смуги в землі виконується в траншеях на глибині не менше 0.5–0.7 метра від поверхні відповідно до вимог інженерного проєкту.
З'єднання смуг між собою та зі стержнями заземлення здійснюється за допомогою спеціальних латунних, нержавіючих або обміднених болтових затискачів. Важливо: під час монтажу систем із мідним покриттям категорично заборонено використовувати пряме зварювання, оскільки воно повністю випалює захисний шар міді в місці стику, що призведе до стрімкої точкової корозії.
Також уникайте безпосереднього механічного з'єднання обмідненої сталі з деталями з оцинкованої сталі або алюмінію без використання ізолюючих перехідних пластин чи нержавіючих затискачів, щоб запобігти виникненню руйнівного гальванічного ефекту.
| Артикул | 506344 |
| Виробник / Бренд | ZINKER |
| Країна виробництва | Польща |
| Тип виробу | Смуга сталева обміднена (плоский провідник) |
| Розмір профілю (переріз) | 30х4 мм (площа перерізу 120 мм²) |
| Матеріал виконання | Сталь вуглецева з мідним покриттям (St/Cu) |
| Товщина мідного шару | 70 мкм (електролітичне нанесення) |
| Форма постачання | Бухта 30 метрів |
| Питома вага (коефіцієнт) | 1 погонний метр = 0.900 кг (Вага бухти: ~27 кг) |
| Категорія сайту | Провідники / Смуга заземлення обміднена |
