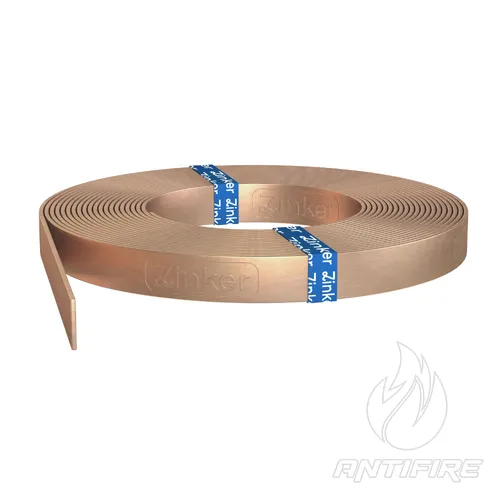

Смуга обміднена сталева 25х4 мм (бухта 30 м) - 506254, ZINKER
Опис та призначення
Смуга обміднена сталева 25х4 мм (St/Cu) від провідного бренда ZINKER — це високоякісний комбінований плоский провідник із поперечним перерізом 100 мм². Вона поєднує зменшену, компактну ширину (25 мм) із повноцінною промисловою товщиною (4 мм) та призначена для побудови надійних горизонтальних заземлювачів, токовідводів (спусків) і контурів заземлення в умовах обмеженого монтажного простору.
Основою смуги є міцне сталеве осердя, на яке електролітичним методом нанесено сплошне монолітне мідне покриття товщиною 70 мкм. Це технологічне рішення дозволяє отримати всі ключові переваги провідників із чистої міді (високу провідність, низький опір та максимальну стійкість до агресивних середовищ), суттєво знижуючи загальний кошторис проєкту.
Сфера застосування та монтажні вузли
- Влаштування компактних горизонтальних заземлювачів та захисних підземних контурів у стеснених умовах чи вузьких траншеях.
- Монтаж токовідводів (спусків) від покрівельної сітки блискавкозахисту вздовж архітектурних елементів фасадів, колон або водостоків.
- З'єднання вертикальних електродів (модульних обміднених стержнів заземлення) у єдину замкнуту систему.
- Організація магістралей для систем зрівнювання потенціалів та підключення обладнання.
Головні переваги
- Ергономічний розмір 25х4 мм: Менша ширина полегшує естетичне та приховане прокладання смуги на видимих ділянках фасадів будівель, а товщина 4 мм гарантує тривалий термін експлуатації та стійкість до механічних пошкоджень.
- Максимальний захист від корозії: Однорідний молекулярний шар міді (70 мкм) повністю захищає сталь від окиснення, забезпечуючи експлуатаційний ресурс контуру в ґрунті до 30–50 років навіть в агресивних (кислих, вологих чи піщаних) типах землі.
- Зручність логістики та монтажу: Смуга постачається у легких бухтах по 30 метрів, що мінімізує кількість підземних стиків під час прокладання та полегшує процес розмотування траси.
Рекомендації щодо проєктування та монтажу
Площа перерізу 100 мм² повністю відповідає вимогам ДСТУ EN 62305 до заземлювальних провідників. Прокладання обмідненої смуги в землі виконується на глибині не менше 0.5–0.7 метра від поверхні відповідно до вимог ПУЕ та інженерного проєкту.
З'єднання елементів між собою та зі стержнями заземлення здійснюється за допомогою спеціальних латунних, нержавіючих або обміднених болтових затискачів під ширину 25 мм. Категорично заборонено застосовувати пряме електрозварювання, оскільки висока температура повністю випалює захисний шар міді в місці стику, що призведе до швидкої руйнації металу через корозію.
Також під час монтажу уникайте безпосереднього з'єднання обмідненої сталі з деталями з оцинкованої сталі або алюмінію без використання ізолюючих перехідних пластин чи нержавіючих метизів, щоб виключити виникнення руйнівного гальванічного ефекту.
| Артикул | 506254 |
| Виробник / Бренд | ZINKER |
| Країна виробництва | Польща |
| Тип виробу | Смуга сталева обміднена (плоский провідник) |
| Розмір профілю (переріз) | 25х4 мм (площа перерізу 100 мм²) |
| Матеріал виконання | Сталь вуглецева з молекулярним мідним покриттям (St/Cu) |
| Товщина мідного шару | 70 мкм |
| Форма постачання | Бухта 30 метрів |
| Питома вага (коефіцієнт) | 1 погонний метр = 0.800 кг (Вага бухти: ~24 кг) |
| Категорія сайту | Провідники / Смуга заземлення обміднена |
