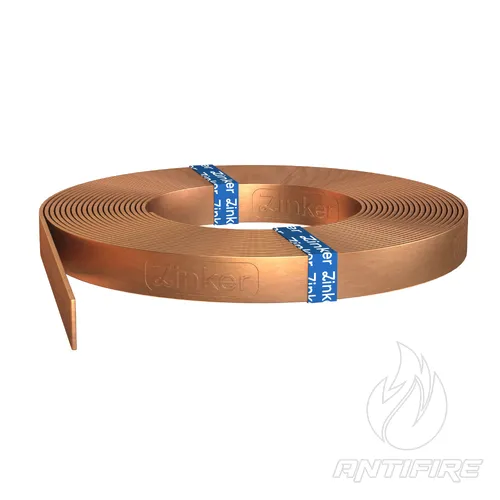

Смуга мідна 25х4 мм - 505254, ZINKER

Опис та призначення

Смуга мідна 25х4 мм (Cu) від провідного бренда ZINKER — це наднадійний плоский провідник преміум-класу з поперечним перерізом 100 мм². Вона розроблена для побудови високоефективних горизонтальних заземлювачів, токовідводів (спусків), головних заземлювальних шин та систем пасивного блискавкозахисту на об'єктах із підвищеними вимогами до електропровідності, довговічності та стійкості до агресивних середовищ.

Завдяки використанню чистої електротехнічної міді (Cu), ця смуга має мінімальний питомий опір та максимальну швидкість відведення колосальних струмів розряду блискавки в землю. Провідник виконує роль базового елемента заземлення, що зводить до мінімуму ризики ураження людей кроковою напругою, захищає будівлю від пожежі, а чутливе цифрове й силове обладнання — від руйнівних перенапруг.

Сфера застосування та монтажні вузли

• Облаштування елітних зовнішніх та підземних контурів захисного, робочого й блискавкозахисного заземлення для приватних резиденцій, дата-центрів (ЦОД) та банківських установ.
• Прокладання токовідводів (спусків) від блискавкозахисної сітки вздовж фасадів будівель, особливо у поєднанні з мідною покрівлею або водостічними системами.
• Монтаж потужних силових систем, розподільних пристроїв, шинопроводів та заготовок для електротехнічної фурнітури.
• З'єднання вертикальних електродів (модульних мідних чи обміднених стержнів заземлення) у єдину замкнуту високопровідну систему.
• Використання як будівельно-оздоблювального матеріалу в архітектурних та дизайнерських проєктах.

Головні переваги

• Еталонна електропровідність: Електротехнічна мідь кардинально перевершує за пропускною здатністю оцинковану чи нержавіючу сталь, забезпечуючи миттєве розтікання струму.
• Рекордна стійкість до корозії: Мідь не схильна до руйнівного іржавіння й утворює надійну природну захисну плівку (патину). Офіційний термін служби контуру в ґрунті становить не менше 50 років без необхідності обслуговування.
• Оптимальна пластичність та технологічність: Формат 25х4 мм легко піддається ручному згинанню, механічній обробці та різанню, що дозволяє формувати акуратні монтажні кути траси по складних фасадах будівель.

Рекомендації щодо проєктування та монтажу

Площа перерізу 100 мм² для міді повністю задовольняє та значно перевищує жорсткі вимоги ДСТУ EN 62305 (мінімальний переріз для мідних підземних заземлювачів має складати не менше 50 мм²). Прокладку мідної смуги в землі слід виконувати в траншеях на глибині не менше 0.5–0.7 метра від поверхні відповідно до інженерного проєкту.

З'єднання елементів між собою та зі стержнями заземлення здійснюється за допомогою спеціальних латунних, мідних або нержавіючих болтових затискачів під ширину 25 мм. Також допускається використання технології екзотермічного зварювання, яка створює монолітний молекулярний стик із мінімальним перехідним опором.

Увага щодо гальванічної сумісності: Для запобігання стрімкій електрохімічній корозії, категорично заборонено пряме механічне з'єднання мідної смуги з деталями з гарячеоцинкованої сталі або алюмінію без застосування спеціальних біметалевих переходів, шайб або нержавіючих проміжних затискачів.
