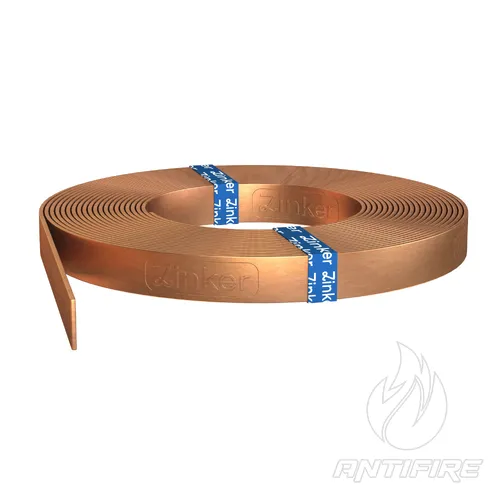

Смуга мідна 20х4 мм - 505404, ZINKER

Опис та призначення

Смуга мідна 20х4 мм (Cu) від провідного бренда ZINKER — це преміальний плоский провідник із поперечним перерізом 80 мм². Дана модифікація поєднує компактну ширину (20 мм) із повноцінною промисловою товщиною (4 мм), що забезпечує підвищену механічну жорсткість та стійкість до деформацій при збереженні мінімальних лінійних габаритів монтажного вузла.

Провідник виготовляється з чистої електротехнічної міді (Cu), завдяки чому має еталонну електропровідність та максимальну швидкість відведення колосальних струмів розряду блискавки в землю. Смуга застосовується як заземлювальний елемент та токовідвід, що зводить до мінімуму ризики ураження людей кроковою напругою, захищає будівлю від пожежі, а чутливе інженерне й силове обладнання — від руйнівних перенапруг та неполадок в електромережі.

Сфера застосування та монтажні вузли

• Облаштування високонадійних зовнішніх та підземних контурів захисного, робочого й блискавкозахисного заземлення для приватних резиденцій, банківських установ та об'єктів зв'язку.
• Прокладання токовідводів (спусків) від блискавкозахисної сітки вздовж вузьких елементів фасаду, колон або водостоків, особливо у поєднанні з мідною покрівлею.
• Влаштування головних заземлювальних шин (ГШЗ) та компактних вузлів зрівнювання потенціалів усередині й ззовні споруд.
• З'єднання вертикальних електродів (модульних мідних чи обміднених стержнів заземлення) у єдину замкнуту систему.
• Проєктування та створення електрообладнання, потужних силових систем, шинопроводів та розподільних пристроїв.

Головні переваги

• Ергономічна геометрія 20х4 мм: Менша ширина полегшує естетичне та приховане прокладання смуги на видимих ділянках фасадів будівель преміум-класу, а товщина 4 мм гарантує високу жорсткість і стійкість до випадкових механічних пошкоджень.
• Еталонна швидкість відведення струму: Електротехнічна мідь кардинально перевершує за пропускною здатністю оцинковану чи нержавіючу сталь, забезпечуючи мінімальний питомий опір у місцях з'єднань контуру.
• Рекордна стійкість до корозії: Мідь не схильна до руйнівного іржавіння й утворює надійну природну захисну плівку (патину). Офіційний термін служби контуру в ґрунті становить не менше 50 років без необхідності обслуговування.
• Висока технологічність: Матеріал легко піддається механічній обробці, різанню та пластичному ручному згинанню під час формування кутів траси.

Рекомендації щодо проєктування та монтажу

Площа перерізу 80 мм² для міді повністю задовольняє та значно перевищує вимоги ДСТУ EN 62305, згідно з якими мінімальний переріз для мідних підземних заземлювальних провідників має складати не менше 50 мм². Прокладку мідної смуги в землі слід виконувати в траншеях на глибині не менше 0.5–0.7 метра від поверхні відповідно до інженерного проєкту.

З'єднання елементів між собою та зі стержнями заземлення здійснюється за допомогою спеціальних латунних, мідних або нержавіючих болтових затискачів під ширину 20 мм. Також допускається використання технології екзотермічного зварювання, яка створює монолітний молекулярний стик із мінімальним перехідним опором.

Увага щодо гальванічної сумісності: Для запобігання стрімкій електрохімічній корозії, яка здатна зруйнувати з'єднання за лічені роки, категорично заборонено пряме механічне з'єднання мідної смуги з деталями з гарячеоцинкованої сталі або алюмінію без застосування спеціальних біметалевих переходів, шайб або нержавіючих проміжних затискачів.
