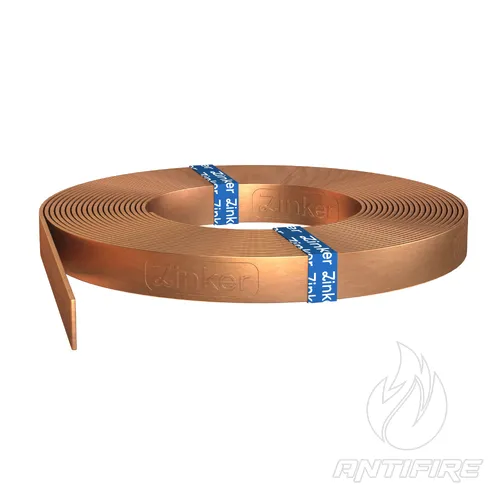

Смуга мідна 20х3 мм - 505304, ZINKER
Опис та призначення
Смуга мідна 20х3 мм (Cu) від провідного бренда ZINKER — це полегшений плоский провідник преміум-класу з поперечним перерізом 60 мм². Даний формат розроблений для облаштування токовідводів (спусків), покрівельних магістралей, внутрішніх ліній зрівнювання потенціалів та систем пасивного блискавкозахисту. Завдяки компактним розмірам (ширина 20 мм, товщина 3 мм) вона є ідеальним інженерним рішенням для акуратного, мінімально помітного монтажу на обмежених площах та складних архітектурних елементах фасадів.
Провідник виготовляється з чистої електротехнічної міді (Cu), що забезпечує мінімальний питомий опір та еталонну швидкість відведення струмів розряду блискавки. Смуга застосовується як заземлювальний елемент або токовідвід для захисту будівель від пожеж та руйнувань, а також задля зниження ризиків ураження людей кроковою напругою при аварійних ситуаціях чи прямих ударах блискавки.
Сфера застосування та монтажні вузли
- Монтаж токовідводів (спусків) від покрівельних блискавкозахисних сіток уздовж фасадів будівель, колон, декорів та водостічних систем, особливо у поєднанні з мідною покрівлею.
- Прокладання внутрішніх та зовнішніх магістралей систем зрівнювання потенціалів, підключення обладнання та формування шин заземлення в електрощитових.
- З'єднання елементів заземлювальних контурів та комутація з вертикальними мідними чи обмідненими електродами на ділянках із помірним навантаженням.
- Проєктування та створення електрообладнання, силових шинопроводів, розподільних пристроїв, а також використання як заготовок для деталей, фурнітури або в дизайнерських та архітектурних проєктах.
Головні переваги
- Компактність та естетичність: Формат 20х3 мм дозволяє виконувати монтаж максимально приховано й охайно на видимих частинах фасадів преміум-об'єктів.
- Еталонна електропровідність: Електротехнічна мідь кардинально перевершує за пропускною здатністю сталеві провідники (оцинковані чи нержавіючі), забезпечуючи миттєве розтікання струму.
- Рекордна стійкість до корозії: Мідь не схильна до руйнівного іржавіння й утворює надійну природну захисну плівку (патину). Офіційний термін служби контуру становить не менше 50 років без необхідності обслуговування.
- Висока пластичність: Смуга легко піддається ручному згинанню, механічній обробці, різанню та свердлінню, що спрощує та прискорює монтажні роботи безпосередньо на об'єкті.
Рекомендації щодо проєктування та монтажу
Площа перерізу 60 мм² для міді повністю задовольняє та перевищує жорсткі вимоги ДСТУ EN 62305, згідно з якими мінімальний переріз для мідних підзем
| Артикул | 505304 |
| Виробник / Бренд | ZINKER |
| Тип виробу | Смуга мідна (плоский провідник / шина) |
| Розмір профілю (переріз) | 20х3 мм (площа перерізу 60 мм²) |
| Матеріал виконання | Чиста електротехнічна мідь (Cu) |
| Питома вага (коефіцієнт) | 1 погонний метр = 0.540 кг |
| Розрахунковий термін служби | Понад 50 років |
| Категорія сайту | Провідники / Смуга заземлення мідна |
Відповідність міжнародним та національним стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-2:2019 | Повна відповідність національним вимогам до провідників та уземлювальних електродів у системах блискавкозахисту (LPSC). |
| EN 13601 | Європейський стандарт технічних умов для мідних шин та провідників загального електротехнічного призначення. |
| ISO 9001:2015 | Виробничий процес сертифіковано відповідно до міжнародних стандартів менеджменту якості. |
