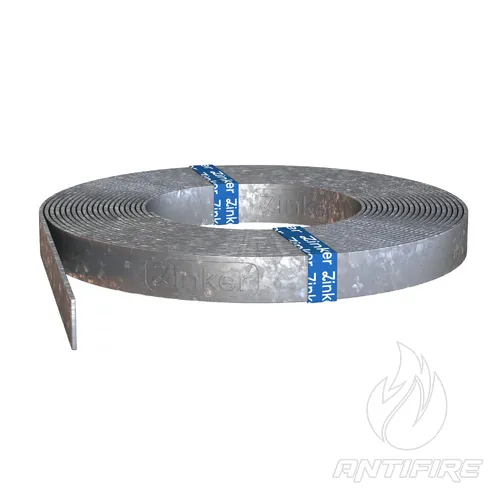

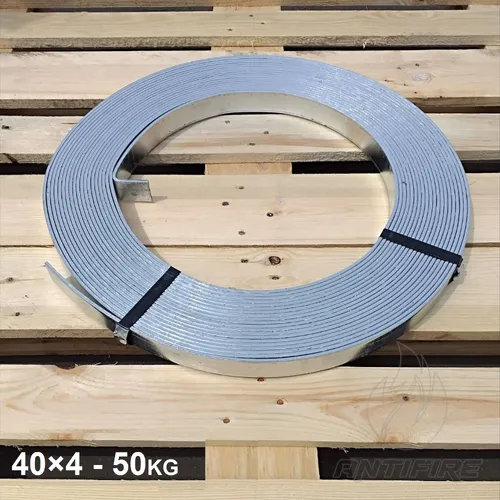

Смуга оцинкована 40х4 мм - 504401, ZINKER
Опис та призначення
Смуга оцинкована 40х4 мм (StZn) від провідного виробника ZINKER — це надійний плоский провідник зі збільшеним поперечним перерізом (160 мм²). Вона розроблена для побудови магістральних ділянок підземного заземлювального контуру, організації токовідводів (спусків) та влаштування систем пасивного блискавкозахисту на об'єктах із підвищеними вимогами до механічної міцності та довговічності.
Смуга виготовляється з високоякісної конструкційної сталі та проходить антикорозійну обробку методом гарячого занурення. Вона виконує роль головного заземлювального елемента для безпечного розтікання струму в ґрунті при ударі блискавки, мінімізуючи ризики ураження людей кроковою напругою та захищаючи обладнання від аварійних неполадок в електропроводці.
Сфера застосування та монтажні вузли
- Облаштування зовнішнього та внутрішнього магістрального контуру заземлення будівель, промислових цехів, складів та підстанцій.
- Прокладання горизонтальних заземлювачів у траншеях і фундаментах.
- З'єднання вертикальних електродів (стержнів заземлення) у єдину систему контуру.
- Монтаж головних шин та вузлів зрівнювання потенціалів усередині й ззовні споруд.
Головні переваги
- Потужний антикорозійний захист: Покриття нанесене методом гарячого цинкування. Масова щільність цинку становить не менше 500 г/м² (середня товщина захисного шару — 70 мкм), що гарантує гладкість поверхні та стійкість до ґрунтової корозії на десятиліття.
- Висока механічна стійкість: Використання європейських сортів сталі забезпечує чудову жорсткість та стійкість до деформацій при прокладанні в щільних шарах ґрунту.
- Повна пожежна безпека: Відповідно до суворих міжнародних норм, виріб має найвищий клас реакції на вплив вогню — А1 (абсолютно негорючий матеріал).
Рекомендації щодо проєктування та монтажу
Завдяки збільшеному перерізу 40х4 мм, дана смуга є пріоритетним вибором для об'єктів промислового, енергетичного та комерційного секторів, де потрібна підвищена пропускна здатність струму та стійкість контуру до механічних пошкоджень у ґрунті. Прокладку смуги в землі слід виконувати на глибині не менше 0.5–0.7 метра від поверхні згідно з вимогами ПУЕ та інженерного проєкту.
З'єднання смуги між собою або з вертикальними електродами здійснюється за допомогою спеціальних болтових затискачів або методом зварювання. У разі використання зварювання, місця стиків необхідно обов'язково обробити антикорозійним цинковим спреєм для холодного цинкування. Щоб запобігти виникненню руйнівної гальванічної корозії, уникайте прямого контакту оцинкованої сталі з мідними елементами системи без застосування біметалевих перехідних пластин чи затискачів.
| Артикул | 504401 |
| Виробник / Бренд | ZINKER |
| Тип виробу | Смуга сталева оцинкована (плоский провідник) |
| Розмір профілю (переріз) | 40х4 мм (площа перерізу 160 мм²) |
| Марка (сорт) металу | Конструкційна сталь DD11 / S235JR |
| Метод оцинкування | Гаряче цинкування методом повного занурення (StZn) |
| Параметри цинкового шару | ≥ 500 г/м² (середня товщина ~70 мкм) |
| Питома вага (коефіцієнт) | 1 погонний метр = 1.285 кг |
| Пожежний клас | Клас А1 (негорючий) |
| Категорія сайту | Провідники / Смуга заземлення |
Відповідність міжнародним та національним стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-2:2019 | Повна відповідність національним вимогам до провідників та уземлювальних електродів у системах блискавкозахисту (LPSC). |
| PN-EN 1461 / PN-EN 62561-2 | Регламент методу гарячого цинкування та технічних умов до якості захисного покриття. |
| PN-EN 10111 / PN-EN 10025-2 | Стандарти якості та хімічного складу гарячекатаної конструкційної сталі. |
| PN-EN 10051 / PN-EN 10143 | Суворе дотримання геометричних допусків, товщини та лінійних розмірів виробу. |
| PN-EN 14782:2008 | Сертифікація за класом вогнестійкості та поведінки матеріалу при термічному впливі. |
| ISO 9001:2015 / ISO 45001:2018 | Виробництво сертифіковане за міжнародними системами менеджменту якості та охорони праці. |
