Смуга оцинкована 30х3,5 мм - 504351, ZINKER
Опис та призначення

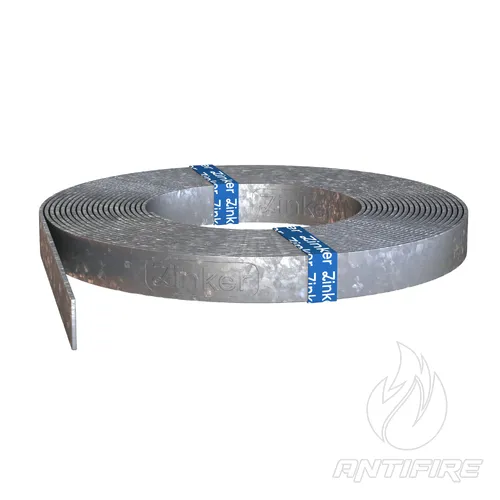

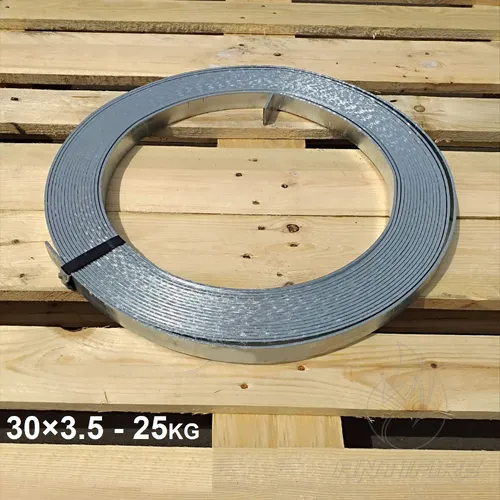

Смуга оцинкована 30х3,5 мм (StZn) від провідного виробника ZINKER — це універсальний плоский провідник із поперечним перерізом 105 мм². Даний формат є класичним та найбільш затребуваним рішенням для побудови типових контурів заземлення, організації токовідводів (спусків) та влаштування систем пасивного блискавкозахисту, оскільки забезпечує ідеальний баланс між жорсткістю конструкції, вагою та зручністю ручного монтажу.
Смуга виготовляється з високоякісної конструкційної сталі та проходить антикорозійну обробку методом гарячого занурення. Вона виконує роль надійного заземлювального елемента для безпечного розтікання струму в ґрунті при ударі блискавки, мінімізуючи ризики ураження людей кроковою напругою та захищаючи чутливе обладнання від аварійних неполадок в електромережі й перенапруг.
Сфера застосування та монтажні вузли
- Облаштування підземного горизонтального заземлювального контуру житлових будинків, адміністративних та комерційних споруд.
- Прокладання магістралей для систем зрівнювання потенціалів усередині й ззовні будівель.
- З'єднання вертикальних заземлювальних електродів (модульних стержнів) у єдину систему.
- Монтаж токовідводів (спусків) від блискавкоприймальних сіток на покрівлі вздовж фасадів споруд.
Головні переваги
- Оптимальна геометрія для монтажу: Товщина 3,5 мм дозволяє легко виконувати ручний вигин смуги під час прокладання траси по складних фасадах чи у траншеях, зберігаючи при цьому необхідну жорсткість та тримальну здатність.
- Потужний антикорозійний захист: Покриття нанесене методом гарячого цинкування. Масова щільність цинку становить не менше 500 г/м² (середня товщина захисного шару — 70 мкм), що гарантує гладкість поверхні та стабільну стійкість до ґрунтової корозії на десятиліття.
- Повна пожежна безпека: Відповідно до суворих міжнародних норм, виріб має найвищий клас реакції на вплив вогню — А1 (абсолютно негорючий матеріал).
Технічні характеристики
Рекомендації щодо проєктування та монтажу
Смуга 30х3,5 мм є базовим і найбільш економічно виправданим вибором для приватного будівництва та об'єктів цивільного призначення. Прокладку смуги в землі для створення контуру заземлення слід виконувати на глибині не менше 0.5–0.7 метра від поверхні в заздалегідь підготовлені траншеї відповідно до вимог ПУЕ та інженерного проєкту.
З'єднання смуг між собою або зі стержнями заземлення здійснюється за допомогою спеціальних хрестоподібних чи діагональних болтових затискачів, або методом електротиснучого чи контурного зварювання. У разі використання зварювання, зварні шви необхідно обов'язково очистити та обробити антикорозійним цинковим спреєм для холодного цинкування. З метою запобігання виникненню руйнівної гальванічної корозії, категорично заборонено пряме механічне з'єднання оцинкованої сталі з мідними провідниками без застосування біметалевих перехідних пластин чи затискачів.
| Артикул | 504351 |
| Виробник / Бренд | ZINKER |
| Тип виробу | Смуга сталева оцинкована (плоский провідник) |
| Розмір профілю (переріз) | 30х3,5 мм (площа перерізу 105 мм²) |
| Марка (сорт) металу | Конструкційна сталь DD11 / S235JR |
| Метод оцинкування | Гаряче цинкування методом повного занурення (StZn) |
| Параметри цинкового шару | ≥ 500 г/м² (середня товщина ~70 мкм) |
| Питома вага (коефіцієнт) | 1 погонний метр = 0.840 кг |
| Пожежний клас | Клас А1 (негорючий) |
| Категорія сайту | Провідники / Смуга заземлення |
Відповідність міжнародним та національним стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-2:2019 | Повна відповідність національним вимогам до провідників та уземлювальних електродів у системах блискавкозахисту (LPSC). |
| PN-EN 1461 / PN-EN 62561-2 | Регламент методу гарячого цинкування та технічних умов до якості захистного покриття. |
| PN-EN 10111 / PN-EN 10025-2 | Стандарти якості та хімічного складу гарячекатаної конструкційної сталі. |
| PN-EN 10051 / PN-EN 10143 | Суворе дотримання геометричних допусків, товщини та лінійних розмірів виробу. |
| PN-EN 14782:2008 | Сертифікація за класом вогнестійкості та поведінки матеріалу при термічному впливі. |
| ISO 9001:2015 / ISO 45001:2018 | Виробництво сертифіковане за міжнародними системами менеджменту якості та охорони праці. |
