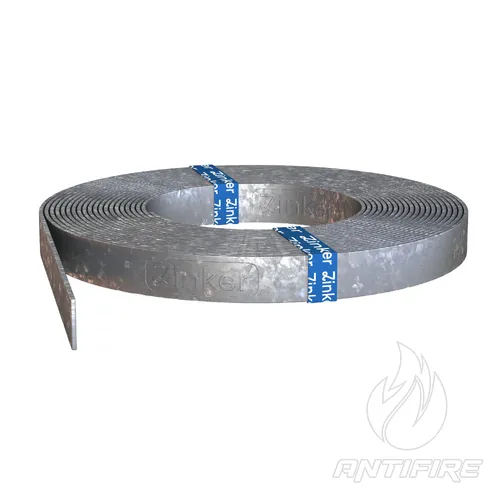

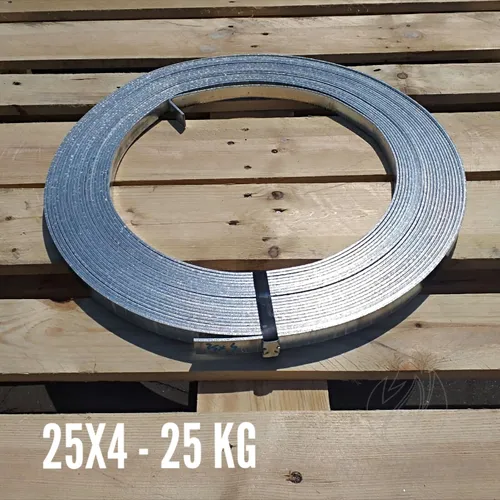

Смуга оцинкована 25х4 мм - 504251, ZINKER
Опис та призначення
Смуга оцинкована 25х4 мм (StZn) від провідного виробника ZINKER — це плоский сталевий провідник із поперечним перерізом 100 мм². Специфікацією даного формату є зменшена ширина (25 мм) при збереженні повноцінної промислової товщини (4 мм). Це робить її ідеальним рішенням для прокладання трас у стеснених умовах, вузьких технологічних нішах чи обмежених просторах, де важлива компактність монтажного вузла без втрати механічної міцності та тримальної здатності провідника.
Смуга виготовляється з високоякісної конструкційної сталі та проходить антикорозійну обробку методом гарячого занурення. Вона виконує роль тривалого заземлювального елемента для безпечного розтікання струму в ґрунті при ударі блискавки, мінімізуючи ризики ураження людей кроковою напругою та захищаючи інженерне обладнання від аварійних перенапруг і неполадок в електромережі.
Сфера застосування та монтажні вузли
- Облаштування горизонтальних заземлювачів та захисних контурів у траншеях і фундаментах з обмеженим доступом.
- Монтаж токовідводів (спусків) від покрівельної блискавкозахисної сітки вздовж вузьких елементів фасаду, водостічних труб або колон.
- Організація внутрішніх та зовнішніх магістралей для систем зрівнювання потенціалів.
- З'єднання вертикальних електродів (модульних стержнів заземлення) у єдину замкнуту систему.
Головні переваги
- Ергономічна геометрія 25х4 мм: Компактна ширина значно полегшує естетичне та непомітне прокладання смуги на видимих ділянках фасадів, а товщина 4 мм забезпечує високий експлуатаційний ресурс і стійкість до механічних пошкоджень.
- Потужний антикорозійний захист: Покриття нанесене методом гарячого цинкування. Масова щільність цинку становить не менше 500 г/м² (середня товщина захисного шару — 70 мкм), що гарантує гладкість поверхні та стабільну стійкість до ґрунтової та атмосферної корозії на десятиліття.
- Повна пожежна безпека: Відповідно до суворих міжнародних норм, виріб має найвищий клас реакції на вплив вогню — А1 (абсолютно негорючий матеріал).
Рекомендації щодо проєктування та монтажу
Завдяки площі перерізу 100 мм², смуга повністю відповідає вимогам ДСТУ EN 62305 щодо мінімальних параметрів сталевих провідників для систем блискавкозахисту та заземлення. Прокладку смуги в землі для створення контуру слід виконувати на глибині не менше 0.5–0.7 метра від поверхні траншеї відповідно до інженерних норм.
З'єднання елементів між собою здійснюється за допомогою спеціальних хрестоподібних чи діагональних болтових затискачів під ширину 25 мм, або за допомогою зварювання. У разі використання зварювання, зварні шви необхідно обов'язково зачистити та покрити антикорозійним цинковим спреєм для холодного цинкування. Щоб запобігти виникненню руйнівної гальванічної корозії, категорично заборонено пряме механічне з'єднання оцинкованої сталі з мідними деталями без застосування біметалевих перехідних пластин чи затискачів.
| Артикул | 504251 |
| Виробник / Бренд | ZINKER |
| Тип виробу | Смуга сталева оцинкована (плоский провідник) |
| Розмір профілю (переріз) | 25х4 мм (площа перерізу 100 мм²) |
| Марка (сорт) металу | Конструкційна сталь DD11 / S235JR |
| Метод оцинкування | Гаряче цинкування методом повного занурення (StZn) |
| Параметри цинкового шару | ≥ 500 г/м² (середня товщина ~70 мкм) |
| Питома вага (коефіцієнт) | 1 погонний метр = 0.800 кг |
| Пожежний клас | Клас А1 (негорючий) |
| Категорія сайту | Провідники / Смуга заземлення |
Відповідність міжнародним та національним стандартам
| Стандарт / Норма | Сфера регулювання та відповідність виробу |
|---|---|
| ДСТУ EN IEC 62561-2:2019 | Повна відповідність національним вимогам до провідників та уземлювальних електродів у системах блискавкозахисту (LPSC). |
| PN-EN 1461 / PN-EN 62561-2 | Регламент методу гарячого цинкування та технічних умов до якості захистного покриття. |
| PN-EN 10111 / PN-EN 10025-2 | Стандарти якості та хімічного складу гарячекатаної конструкційної сталі. |
| PN-EN 10051 / PN-EN 10143 | Суворе дотримання геометричних допусків, товщини та лінійних розмірів виробу. |
| PN-EN 14782:2008 | Сертифікація за класом вогнестійкості та поведінки матеріалу при термічному впливі. |
| ISO 9001:2015 / ISO 45001:2018 | Виробництво сертифіковане за міжнародними системами менеджменту якості та охорони праці. |
