Вогнезахист кабелів і вогнестійка кабельна лінія: у чому різниця
Вогнезахист кабелю та вогнестійка кабельна лінія вирішують пов'язані, але не тотожні задачі. Вогнезахисне покриття може змінювати поведінку кабелю під дією вогню, обмежувати поширення полум'я або сповільнювати нагрівання відповідно до характеристик конкретного матеріалу. Але для систем пожежної безпеки часто потрібен інший результат — щоб електричне коло продовжувало працювати протягом нормованого часу пожежі.
У такому випадку значення має вже не тільки кабель. Працездатність залежить від усієї змонтованої системи: лотків, тримачів, консолей, підвісів, анкерів, коробок, клем, відстані між опорами та основи, до якої все це закріплено.
Важливо від Антіфаєр: обробити кабель вогнезахисною фарбою — не те саме, що створити вогнестійку кабельну лінію з підтвердженим часом збереження електричної функції.
Три різні задачі, які часто плутають
Бувають випадки, коли наші замовники у проєктах і закупівлях трактують як одну характеристику слова «вогнезахисний», «вогнестійкий», «не поширює горіння» та «зберігає працездатність». Це є помилкою, бо вони характеризують різні задачі.
| Задача | Що потрібно отримати | Що оцінюють |
|---|---|---|
| Зменшення пожежної небезпеки кабелю | Обмежити поширення полум'я, тепловий вплив або інші небезпечні прояви | Кабель або кабель із нанесеним захисним матеріалом за відповідною методикою |
| Збереження електричної функції | Щоб живлення, сигнал або керування не зникли раніше встановленого часу | Кабель або повну кабельну систему — залежно від методу підтвердження |
| Захист проходки | Не допустити поширення вогню й диму через отвір у протипожежній перешкоді | Вузол проходу кабелів через стіну або перекриття |
Саме змішування цих трьох задач найчастіше призводить до помилкової специфікації.
Що дає вогнезахист кабелів
Для кабельної продукції ми зазвичай при необхідності радимо застосовувати спеціальні вогнезахисні фарби, обмазки та інтумесцентні покриття. Після нанесення вони формують на поверхні кабелю захисний шар.
Залежно від конкретного матеріалу та підтвердженої сфери застосування таке покриття може:
- обмежувати поширення полум'я кабельним пучком;
- зменшувати інтенсивність горіння оболонок;
- створювати теплоізоляційний шар під час нагрівання;
- сповільнювати прогрівання кабелю;
- застосовуватися як частина комплексного рішення вогнезахисту кабельних трас.
Але: перелік властивостей не можна автоматично переносити на будь-яку «вогнезахисну фарбу для кабелю». Потрібно перевіряти, який саме результат підтверджено документацією конкретного продукту, для яких кабелів, за якої витрати та в якій конфігурації.
Матеріали такого типу представлені в розділі вогнезахисту кабелів і кабельних ліній.
Що таке вогнестійка кабельна лінія
Коли кабель живить або з'єднує обладнання, яке повинно продовжувати працювати під час пожежі, недостатньо оцінити лише оболонку чи ізоляцію кабелю.

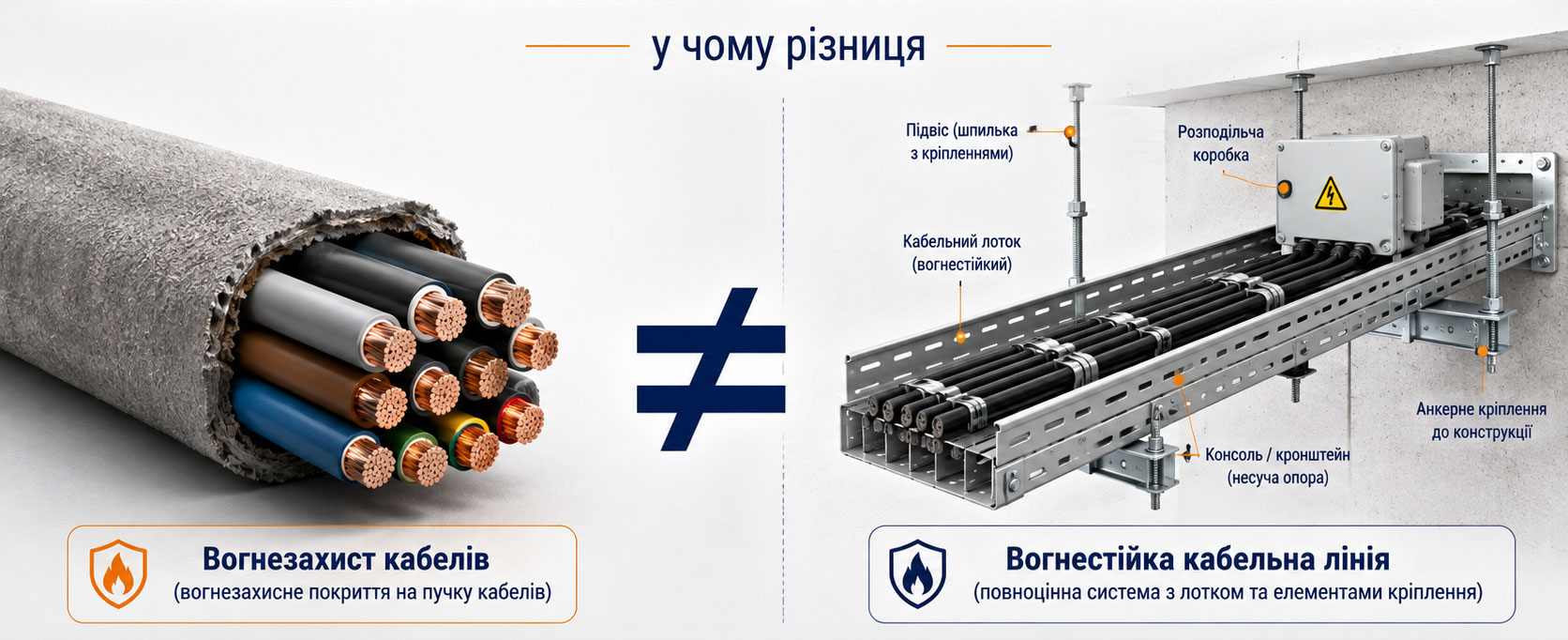

Умовно вогнестійку кабельну систему можна представити так:
Кабельна система = кабель + несуча конструкція + кріплення + з'єднання + основа + правила монтажу.

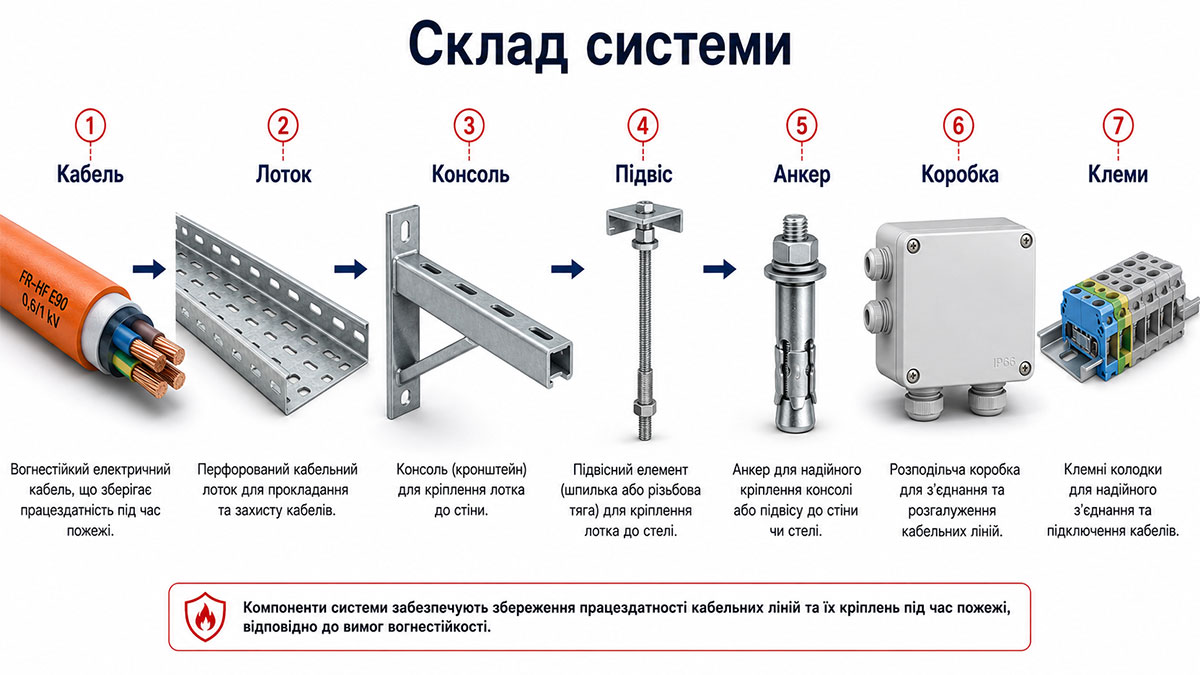

До неї можуть входити:
- силові, контрольні або сигнальні кабелі;
- кабельні лотки або драбини;
- окремі металеві тримачі;
- консолі та монтажні профілі;
- підвіси;
- анкери та інше кріплення;
- розподільні коробки;
- клеми;
- з'єднувальні елементи;
- будівельна основа, до якої закріплена система.
Під час пожежі кожен із цих компонентів працює в умовах високої температури. Якщо хоча б один критичний елемент втратить несучу або електричну функцію раніше необхідного часу, працездатність усієї лінії може бути втрачена.
Вогнезахист кабелю і вогнестійка кабельна лінія: порівняння
| Критерій | Вогнезахист кабелю | Вогнестійка кабельна лінія |
|---|---|---|
| Об'єкт захисту | Кабель, пучок кабелів або кабельна продукція | Уся змонтована система |
| Основна задача | Змінити поведінку кабелю під час вогневого впливу відповідно до властивостей покриття | Забезпечити збереження електричної функції протягом потрібного часу |
| Що критично | Тип покриття, сумісність із оболонкою, витрата, товщина, умови нанесення | Кабель, лоток, кріплення, крок опор, коробки, анкери, навантаження, спосіб монтажу |
| Чи достатньо самого кабелю | Для оцінювання властивостей кабелю — залежить від задачі та методики | Ні, якщо результат підтверджено для повної системи |
| Чи можна довільно змінювати монтаж | Потрібно дотримуватися документації засобу | Ні, зміни мають залишатися в межах підтвердженої конфігурації |
Чому одного вогнестійкого кабелю недостатньо
Розглянемо простий приклад. Встановлено кабель, конструкція якого здатна певний час зберігати цілісність електричного кола під дією вогню. Але кабель прокладено на пластикових кліпсах.
Під час пожежі можливий такий сценарій: нагрівання → руйнування пластикового кріплення → провисання або падіння кабелю → механічне пошкодження → втрата електричного кола.
У цьому випадку властивості самого кабелю не компенсують руйнування монтажної системи.
Те саме стосується:
- непідтверджених анкерів;
- завеликого кроку між підвісами;
- перевантаженого лотка;
- звичайної розподільної коробки;
- непідтверджених клем;
- закріплення до основи, яка не забезпечує потрібної роботи під час пожежі.
Чи може вогнезахисне покриття зробити звичайну лінію вогнестійкою
Сам факт нанесення вогнезахисної фарби не дозволяє заявити, що отримано кабельну лінію з певним нормованим часом працездатності.
Для такого висновку потрібно, щоб відповідний результат був підтверджений для:
- конкретного вогнезахисного матеріалу;
- потрібного типу кабелю;
- визначеної витрати або товщини покриття;
- заявленої конфігурації прокладання;
- необхідного режиму та тривалості випробування.
Тобто правильне питання постачальнику звучить не: «Ця фарба робить кабель вогнестійким?», а: «Яку характеристику кабельної конструкції підтверджено цим покриттям, за якою методикою та в яких умовах застосування?»
Що вимагають норми для кабельних ліній систем пожежної безпеки
Чинний ДБН В.2.5-56:2014 зі змінами встановлює для кабелів, які повинні функціонувати під час пожежі, вимогу зберігати працездатність протягом нормованого часу. Конкретна тривалість залежить від функції системи та проєктного рішення.
Це особливо важливо для ліній, що забезпечують роботу:
- систем пожежної сигналізації;
- систем оповіщування та керування евакуюванням;
- автоматичного пожежогасіння;
- систем димо- та тепловидалення;
- пожежних ліфтів;
- інших систем, які повинні виконувати функцію протягом визначеного часу пожежі.
Не підбирайте клас або час «із запасом» лише за назвою кабелю. Вихідним параметром має бути вимога проєкту до конкретної лінії, після чого підбирається рішення з належним документальним підтвердженням.
Позначення FE180, E30, E60 та E90 мають різний зміст і не є однією часовою шкалою. Щоб не дублювати цю тему, детальне пояснення винесено в окремий матеріал «FE180, E30, E60 та E90: як читати маркування вогнестійкого кабелю».
Кабельна проходка — ще одна окрема задача
Коли кабельна траса проходить крізь протипожежну стіну або перекриття, виникає третя задача — відновити вогнестійкість місця проходу інженерної комунікації через перешкоду.
Для цього можуть використовуватися:
- вогнезахисні герметики;
- мастики;
- плити;
- піни;
- модульні системи;
- інші рішення, випробувані для кабельних проходок.
Вогнестійкість проходки не означає автоматично збереження електричної функції всієї траси. І навпаки: вогнестійка кабельна система не звільняє від необхідності правильно виконати вузол проходу через протипожежну перешкоду.
Як зрозуміти, яке рішення потрібне
| Вимога проєкту | Що перевіряти |
|---|---|
| Потрібно обмежити поширення полум'я кабелями | Пожежно-технічні характеристики кабелю або підтверджені характеристики вогнезахисного покриття |
| Потрібно зберегти сигнал або живлення під час пожежі | Вогнестійкість кабелю та/або підтверджену конфігурацію кабельної системи |
| Потрібен визначений час роботи всієї траси | Кабель, систему прокладання, кріплення, коробки, крок опор та область застосування підтвердження |
| Траса проходить через протипожежну стіну | Окремо перевірити систему кабельної проходки |
| Потрібне додаткове покриття кабелю | Сумісність із оболонкою, витрату, товщину, умови експлуатації та підтверджені властивості |
Типові помилки
1. «Вогнестійкий кабель» = «вогнестійка лінія»
Не завжди. Потрібно встановити, що саме було об'єктом випробування: кабель чи повна система.
2. Покрити будь-який кабель фарбою і призначити йому потрібний час
Час та характеристика повинні мати документальне підтвердження для відповідного рішення.
3. Замінити лоток на аналогічний за розміром
Однакова ширина лотка ще не означає однакову поведінку системи під час нагрівання.
4. Збільшити крок кріплень для економії
Якщо підтверджена система передбачає певну відстань між опорами, її самовільне збільшення змінює монтажну конфігурацію.
5. Перевіряти тільки сертифікат на кабель
Для системного результату можуть бути потрібні документи на всю конфігурацію прокладання. Окремий чек-лист документів наведений у статті «Документи на вогнестійкий кабель: що перевірити перед закупівлею».
Потрібно підібрати рішення для кабельної траси?
Перед закупівлею визначте, що саме вимагає проєкт: вогнезахисне покриття кабелю, збереження працездатності лінії протягом нормованого часу або вогнестійкість кабельної проходки.
Фахівці Antifire допоможуть зіставити вимоги проєкту з характеристиками кабелю, системи прокладання та вогнезахисних матеріалів.
Поширені запитання
Чи є вогнестійкий кабель готовою вогнестійкою кабельною лінією?
Ні. Кабель є лише одним з елементів лінії. Якщо потрібний результат підтверджується для системи, необхідно також дотриматися вимог до лотків, тримачів, кріплень, коробок, з'єднань та інших компонентів монтажу.
Чи робить вогнезахисна фарба звичайний кабель вогнестійким?
Не автоматично. Можна заявляти лише ті характеристики, які підтверджені для конкретного покриття, кабелю, витрати, способу нанесення та умов випробування.
Чи можна встановити кабель E90 на будь-якому металевому лотку?
Ні, якщо клас стосується випробуваної кабельної системи. Потрібно дотримуватися конфігурації, для якої підтверджено результат, або допустимих меж її застосування.
Вогнезахисна кабельна проходка і вогнестійка кабельна лінія — це одне?
Ні. Проходка забезпечує протипожежне закладення місця перетину стіни або перекриття, а вогнестійка лінія повинна забезпечувати необхідну електричну функцію вздовж траси.
Що перевіряти спочатку перед закупівлею?
Насамперед вимогу проєкту: яка система повинна працювати під час пожежі, який результат потрібно забезпечити та до якої частини траси він застосовується. Лише після цього підбирають кабель, монтажну систему або вогнезахисний матеріал.
Матеріал має інформаційний характер. Остаточне рішення щодо типу кабелю, системи прокладання, вогнезахисного матеріалу та необхідного часу збереження функції повинно відповідати чинній редакції нормативних документів, проєкту та області застосування підтверджувальної документації конкретної системи.
