Вентилятори димовитягування ВДРДВ
запитом
Опис та призначення
Вентилятори дахові радіальні димовитягування ВДРДВ.2, ВДРДВ.3 ВДРДВ.5 виготовляються і поставляються згідно з
ТУ У 29.2-24472991-009-2002;
ВДРДВ.5-20 – ТУ У 29.2-24472991 -016-2005.
Вентилятори дахові радіальні димовитягування вибухозахищені із різнорідних металів ВДРДВ-B виготовляються і поставляються згідно з ТУ У 29.2-24472991-019:2007.
Використання вентиляторів
Вентилятори дахові радіальні димовитягування ВДРДВ призначені для переміщення димо- газоповітряних сумішей, що утворюються при пожежі, з будинку назовні.
Призначення і область застосування вентиляторів дахових радіальних димовитягування вибухозахищених із різнорідних металів ВДРДВ-В – в розділі 2 даного каталогу.
Умови експлуатації, установка

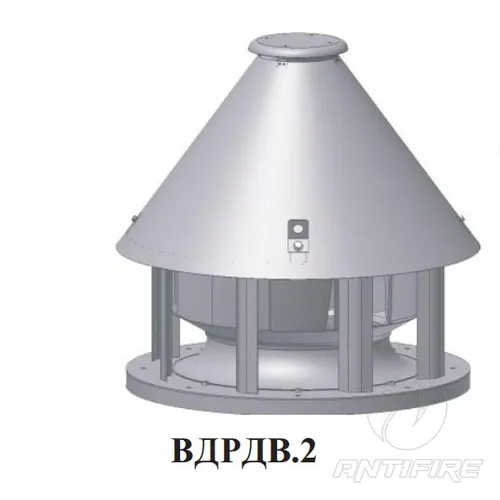

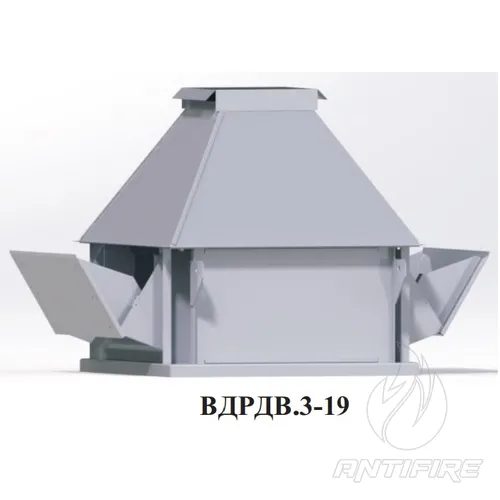

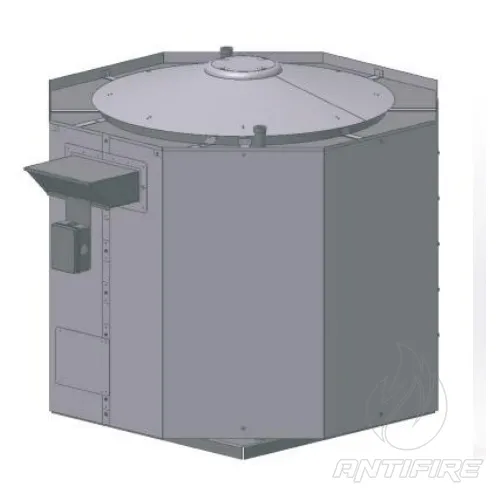

Вентилятори ВДРДВ.2 (рис. 1.44) можуть працювати при температурі переміщуваного середовища 400°С не менше 120 хвилин, конструкція вентиляторів передбачає вихід переміщуваного середовища в усі боки. Конструкція вентиляторів ВДРДВ.5 (рис.1.45), ВДРДВ.5-20 (рис.1.75) і ВДРДВ.5-19 (рис.1.65) з виходом переміщуваного середовища в два боки, ВДРДВ.3 (рис.1.46) з виходом переміщуваного середовища вгору і ВДРДВ.3-19 (рис.1.66) з факельним викидом дозволяє працювати вентиляторам протягом 180 хвилин при температурі переміщуваного середовища 600° С.
Всі вентилятори мають сертифікати
відповідності, які видані Державним центром сертифікації ДСНС України:
–ВДРДВ.2 вихід газів в усі боки, 400° С протягом 120 хвилин –
Сертифікат №DCS.0000057-18;
Клас (межа) вогнестійкості F-400(120);
– ВДРДВ.5 вихід газів в два боки,
– ВДРДВ.5-19 вихід газів в два боки,
– ВДРДВ.3 вихід газів вгору,
– ВДРДВ.3-19 факельний викид
600° С протягом 180 вилин –
Сертифікат № DCS.0000058-18;
Клас (межа) вогнестійкості F-600(180).
– ВДРДВ.5-20 вихід газів в два боки, 600° С протягом 180 хвилин –
Сертифікат №DCS.0000059-18;
Клас (межа) вогнестійкості F-600(180).
Вентилятори ВДРДВ призначені для експлуатації в умовах помірного клімату (У) 1-ї категорії розміщення за ГОСТ 15150-69.
Температура навколишнього середовища від -40° С до +40° С.
Типорозміри
Типорозміри вентиляторів
ВДРДВ: 4; 5; 6,3; 7,1; 8; 9; 10; 11,2; 12,5.
Робочі колеса кожного типорозміру мають модифікації, що відрізняються тільки діаметром колеса по вихідним кромкам лопаток:
D робочого колеса / D номінальному = 0,9; 0,95; 1,0.
ВДРДВ.5-20:5; 6,3; 8.
Електродвигуни
В якості приводів вентиляторів ВДРДВ використовуються асинхронні 3-фазні електродвигуни.
Електродвигуни вентиляторів можуть підключатися на місці експлуатації в таких варіантах:
-
прямий пуск (без узгодження з замовником);
-
за допомогою пристрою плавного пуску (обумовлюється при замовленні);
-
за допомогою частотного перетворювача (обумовлюється при замовленні).
Пуск електродвигунів вентиляторів потужністю від 15 кВт рекомендується виконувати за допомогою пристрою плавного пуску.
Робочі характеристики
Аеродинамічні характеристики вентиляторів для переміщуваного середовища з температурою 20° С, 400° С і 600° С представлені на рисунках, де:
Рsv – статичний тиск, Па;
Q – продуктивність по повітрю, тис. м3/год;
n – синхронна частота обертання
робочого колеса, об/хв
Основні шкали на графіках відповідають нормальній щільності повітря ρ0=1,2 кг/м3 при температурі t0=20° С.
