Під замовлення

Код: 009994

Бренд: Інтеркондиціонер

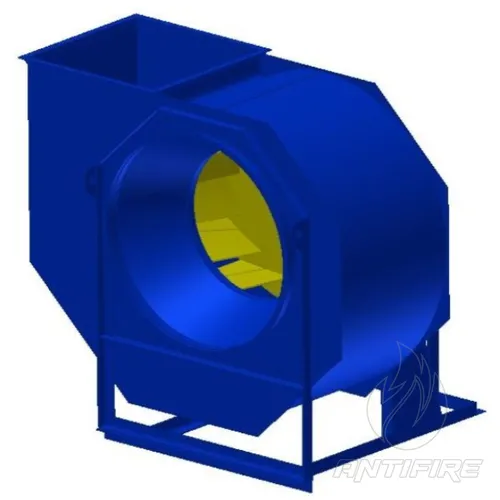

Радіальний вентилятор димовидалення Інтеркондиціонер ВРДВ-80-75-4 призначений для димовидалення в комерційних, промислових або громадських будівлях. Обладнання цієї моделі відрізняється високими показниками продуктивності, стійкістю до високих температур і корозії, економічністю, а так же простотою монтажу та обслуговування. Використовується такий вентилятор в умовах помірного кліматичного поясу.

До порівняння Прибрати Порівняти 0

В обране Прибрати

0 відгуків

Ціна за
запитом

Оптова ціна - дізнатись

Запросити на тендер

В кредит або частинами

Замовити Купити в 1 клік

Монтаж

Потрібна допомога
з вибором?

+38 (050) 744 33 66

Онлайн Консультація

Доставка

Доставка операторами «Нова пошта», «Meest». Відправка від 1-3 днів. Курьєр по Києву. Самовивіз.

Оплата

Безготівковий розрахунок з ПДВ та без, Готівка, Картка, Розстрочка та оплата частинами

Гарантія

Офіційна гарантія від виробника: 12 місяців. Повернення або обмін протягом 14 днів

Опис

Характеристики

Відеоогляд

Інструкції

Відгуки

Опис та призначення

Вентилятори радіальні димовитягування виготовляються і поставляються згідно з технічними умовами:

ВРДВ-80-75 – ТУ У 29.2-24472991-005-2002;

ВРДВ-287-46.1 – ТУ У 29.2-24472991-012-2003.

Вентилятори радіальні димовитягування вибухозахищені із різнорідних металів ВРДВ-80-75B и ВРДВ-287-46.1В виготовляються і поставляються згідно з
ТУ У 29.2-24472991-019:2007

Використання вентиляторів

Вентилятори радіальні димовитягування ВРДВ-80-75 и ВРДВ-287-46.1 призначені для установки в спеціальних витяжних вентиляційних системах для видалення газів, які виникають при пожежі, і відведення їх за межі приміщення.

Призначення і область застосування вентиляторів радіальних димовитягування вибухозахищених із різнорідних металів ВРДВ-80-75В и ВРДВ-287-46.1В – в розділі 2 даного каталогу.

Умови експлуатації, установка

Вентилятори ВРДВ-80-75 можуть працювати при температурі переміщуваного середовища 400°С і при температурі 600°С – не менше 120 хвилин.

Вентилятори ВРДВ-287-46.1 можуть працювати при температурі переміщуваного середовища 400°С не менше 180 хвилин і при температурі 600°С – не менше 120 хвилин.

Всі вентилятори мають сертифікати відповідності, які видані Державним центром сертифікації ДСНС України:

ВРДВ-80-75:

-температура переміщуваного середовища 400°С протягом 120 хв. –

Сертифікат №DCS.0000061-18;

Клас (межа) вогнестійкості F400(120);

-температура переміщуваного середовища 600°С протягом 120 хв. –

Сертифікат №DCS.0000062-18;

Клас (межа) вогнестійкості F600(120);

ВРДВ-287-46.1:

-температура переміщуваного середовища 400°С протягом 180 хв. –

Сертифікат №DCS.0000064-18;

Клас (межа) вогнестійкості F400(180);

-температура переміщуваного середовища 600°С протягом 120 хв. –

Сертифікат №DCS.0000063-18;

Клас (межа) вогнестійкості F600(120).

Вентилятори встановлюються поза обслуговуваним приміщенням і за межами зони постійного перебування людей. Призначені для експлуатації в умовах помірного клімату 2-ї категорії розміщення за
ГОСТ 15150-69.

Температура навколишнього середовища від -40°С до +40°С.

Типорозміри

Типорозміри вентиляторів

ВРДВ-80-75: 4; 5; 6,3; 8; 10; 11,2; 12,5.

ВРДВ-287-46.1: 4; 5; 6,3; 8.

Робочі колеса кожного типорозміру мають модифікації, що відрізняються тільки діаметром колеса за вихідними кромками лопаток:

D робочого колеса / D номінальному = 0,9; 0,95; 1,0; 1,05; 1,1.

Електродвигуни

В якості приводів вентиляторів ВРДВ використовуються асинхронні 3-фазні електродвигуни.

Електродвигуни вентиляторів можуть підключатися на місці експлуатації в таких варіантах:

прямий пуск (без узгодження з
замовником);
за допомогою пристрою плавного пуску (обумовлюється при замовленні);
за допомогою частотного перетворювача (обумовлюється при замовленні).

Пуск електродвигунів вентиляторів потужністю від 15 кВт рекомендується виконувати за допомогою пристрою плавного пуску.

Робоче колесо закрито корпусом і насаджено безпосередньо на вал двигуна.
Двигун встановлюється на станині.

Опис вентиляторів

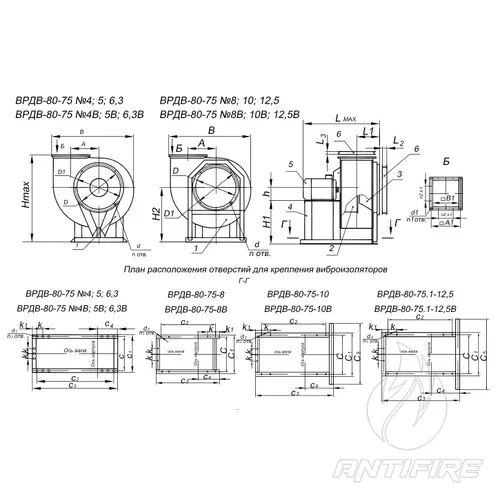

Вентилятор складається з наступних основних вузлів: спірального корпусу, робочого колеса, колектора, станини, двигуна і виконаний за 1-ю конструктивною схемою згідно ГОСТ 5976-90.

У конструкції вентилятора передбачено охолодження вала електродвигуна з метою

захисту підшипників вузлів від перегріву, що забезпечує роботу вентилятора при переміщенні гарячих газів.

Комплектація вентилятора віброізоляторами і гнучкими вставками прямокутними / круглими по окремому замовленню.

Підбір типу та кількості віброізоляторів здійснюється за таблицями 4.1 и 4.2 в розділі «4.1 Віброізолятори» даного каталогу. Рекомендована кількість віброізоляторів – 5. Тип віброізоляторів визначається, виходячи з маси вентилятора з елетродвигуном.

Підбір гнучких вставок здійснюється за таблицями 4.3 и 4.4 в розділі «4.2 Гнучкі вставки» даного каталогу.

В якості додаткової опції передбачено огородження для захисту електродвигунів вентиляторів від атмосферних опадів.

Робочі характеристики

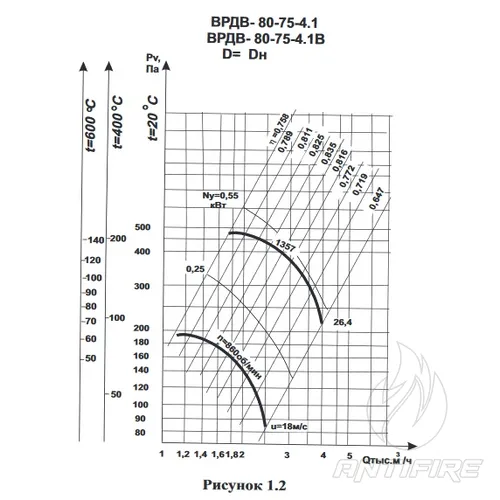

Аеродинамічні характеристики вентиляторів з диаметрами робочих колес D/Dн для переміщуваного середовища з температурою 20°С, 400°С і 600°С представлені на рисунках, де:

Рv– повний тиск, Па;

Q– продуктивність по повітрю, тис. м³/год;

Ny– потужність установочна, кВт;

– ККД, долі одиниці;

n – синхронна частота обертання
робочого колеса, об/хв

Допустимі відхилення:

максимального повного ККД – – 4%;
повного тиску ± 4%;
напруги і частоти струму по

ГОСТ 13109;

споживаної потужності –  10%.

Основні шкали на графіках відповідають нормальній щільності повітря ρ₀=1,2 кг/м³при температурі t₀=20°С.

Створюваний вентилятором тиск P_v і споживана потужність N при іншій щільності ρ переміщуваного середовища або іншій температурі t повітря можуть бути розраховані за формулами:

Вентилятор цієї моделі призначений для видалення газів, які утворюються в процесі пожежі;
Вибухозахищене виконання обладнання дозволяє застосовувати його в будь-який промислової галузі;
Вентиляційне обладнання комплектується спеціальним захистом від перегріву, яка забезпечує стабільну і безперебійну роботу протягом всього експлуатаційного терміну;
Відмінні характеристики радіального вентилятора даної моделі дозволяють переміщати середу, температура якої досягає 600 °С;
Додаткова опція вентилятора - захист від впливу атмосферних опадів;
Комплектація обладнання гнучкими вставками здійснюється за додатковим запитом.

Характеристики

Показники температури навколишнього середовища не повинні перевищувати від -40 до +40 °С;
Максимальна температура переміщуваних газів - 600 °С;
Мінімальний час роботи - 120 хвилин.

Експлуатація

Вентилятор розрахований на роботу в умовах помірно-холодного клімату 2-ї категорії.

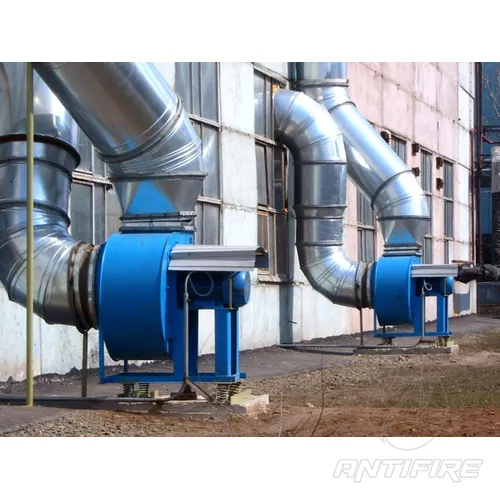

Монтаж

Установка вентилятора здійснюється поза зоною постійного скупчення людей і за межами будівлі.

Купити радіальний вентилятор димовидалення Інтеркондиціонер ВРДВ-80-75-4 в Україні за доступною ціною

Замовити вентилятор для систем димовидалення торгової марки Інтеркондціонер за найкращою ціною Ви можете на нашому сайті. Крім того, Ви маєте можливість скористатися широким спектром послуг - від підбору вентиляційного обладнання до монтажу і техобслуговування. Також у нас Ви можете замовити одну конкретну послугу за доступною ціною. Постійним клієнтам передбачена гнучка система знижок!

Бренд:

Інтеркондиціонер

Модель	D/Dn	Частота струму, Гц	Частота обертів робочого колеса, об/хв	Сумарний рівень звук. потужності, дБ	Октавні рівні звукової потужності, дБ
					63	125	250		500	1000	2000		4000	8000
ВРДВ-80-75-4	1,0	50	860	78	65	68	76		69	67	65		57	46
			1357	87	74	77	85		78	76	74		66	57
			2850	103	90	93	101		94	92	90		82	73
	0,9		1320	83	70	73	81		74	72	70		62	53
			2850	99	87	90	98		91	89	87		79	71
	0,95		860	76	63	66	74		67	65	63		55	44
			1357	85	62	65	73		66	64	62		54	45
			2850	101	84	87	92		88	86	84		76	67
	1,05		860	80	67	70	78		71	69	67		59	48
			1350	89	76	79	87		80	78	76		68	59
			2895	104	91	94	102		95	93	90		82	74
	1,1		915	82	69	72	80		73	71	69		61	50
			1395	91	78	81	89		82	80	78		70	61
			2895	107	94	97	105		98	96	94		86	77
Комплектація вентилятора ВРДВ-80-75-4 електродвигунами
Вентилятор			Двигун		Маса, кг
Модель	D/Dn	Частота обертів робочого колеса, об/хв	Установча потужність	Частота обертів робочого колеса, об/хв	Без двигуна			З двигуном				Зі вибухозахисним двигуном
ВРДВ-80-75-4	1,0	860	0,25	1000	48			52,55				64
		1357	0,55	1500	48			56,6				67,5
	0,9	1320	0,37	1500	48			53,6				63,5
	0,95	860	0,25	1000	48			52,55				64
		1357	0,55	1500	48			56,6				67,5
	1,05	860	0,25	1000	48			52,55				64
		1350	0,75	1500	48			57,4				68,5
	1,1	860	0,25	1000	48			52,55				64
		1350	0,75	1500	48			57,4				68,5
		1395	1,1	1500	48			59,9				91

*Виробник залишає за собою право без повідомлення дилера змінювати характеристики, зовнішній вигляд, комплектацію товару та місце його виробництва. Опис та фото товару носить рекламно-інформаційний характер і не є публічною офертою. Перед замовленням рекомендуємо проконсультуватися з нашими менеджерами, та уточнити всю інформацію, включаючи технічні характеристики та вигляд товару.
