Універсальний пристрій керування UCS 6000 v9 (8х8А) POLON-ALFA

Опис та призначення

UCS 6000 v9 64А (8×8А) — універсальний пристрій керування на базі модульної платформи UCS 6000, призначений для побудови багатозонних систем димовидалення, тепловидалення та вентиляції. Конфігурація дозволяє реалізувати до 8 незалежних каналів керування для роботи з виконавчими пристроями, що живляться від напруги 24 В DC.

Пристрій застосовується для керування клапанами димовидалення, вентиляційними заслінками, протипожежними вікнами з електроприводами, електромагнітами утримання дверей та іншими елементами інженерних систем. Рішення орієнтоване на об’єкти з великою кількістю виконавчих механізмів і складною структурою зонування: торгові центри, виробничі комплекси, складські приміщення, бізнес-центри.

Конфігурація та структура системи

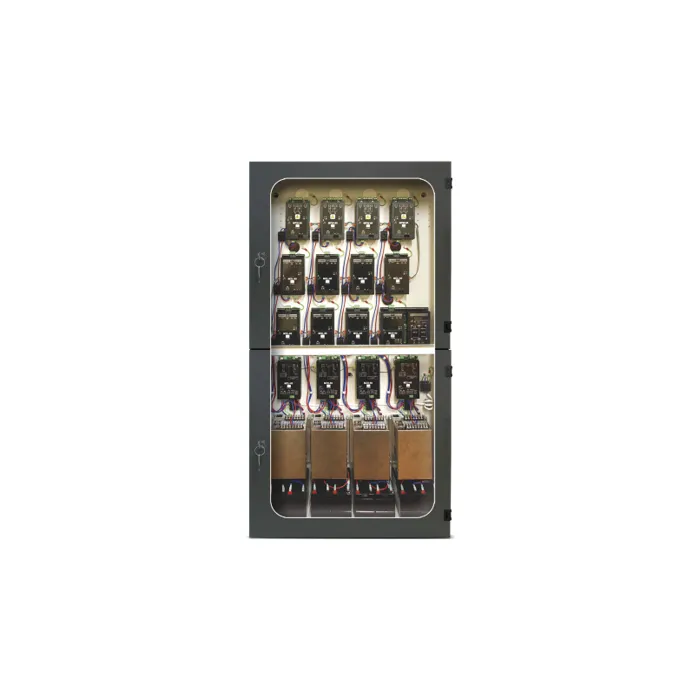

Система побудована на базі модуля головного контролера MGS-60 (8 А) з використанням декількох групових модулів MGL-60 (8 А), які формують багатоканальну структуру керування. Кожен канал має окремий контрольований вихід для живлення та керування виконавчими пристроями з можливістю контролю їхнього стану через сигнали зворотного зв’язку.

Виходи керування є універсальними та підтримують програмування режимів роботи з налаштуванням часових параметрів (затримка включення, тривалість роботи, імпульсні режими). Передбачена підтримка двонаправлених сервоприводів та підключення пристроїв із дво- та трипровідною схемою.

Принцип роботи

Пристрій працює за сигналами від автоматичних пожежних сповіщувачів, ручних кнопок керування, датчиків або зовнішніх систем автоматики. У разі пожежі система переходить у режим димовидалення з виконанням запрограмованого алгоритму та блокуванням вентиляції.

У штатному режимі UCS 6000 використовується для керування вентиляцією та природним провітрюванням (OPEN / CLOSE). Передбачена підтримка датчиків дощу та вітру, а також контроль їхніх сигналів.

Функціональні можливості

• керування системами димовидалення, вентиляції та тепловидалення;
• до 8 незалежних каналів керування;
• живлення виконавчих пристроїв напругою 24 В DC;
• автоматичний і ручний режими роботи;
• контроль стану виконавчих механізмів і цілісності ліній;
• контроль цілісності ліній (EOL-резистори);
• підтримка датчиків дощу та вітру;
• керування вентиляційними процесами;
• інтеграція з системами POLON 4000 та IGNIS 1000/2000;
• передача сигналів про стан системи;
• програмування через UCS Konfigurator.

Живлення та виконання

Живлення пристрою здійснюється за допомогою модулів MZU-60 та блоків живлення відповідної потужності, що підбираються залежно від конфігурації системи. Передбачено резервне живлення від акумуляторних батарей для забезпечення безперервної роботи.

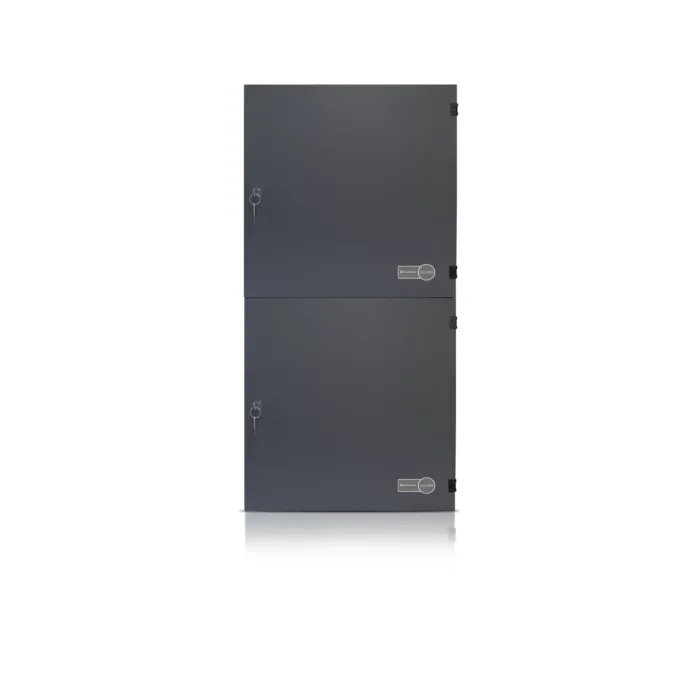

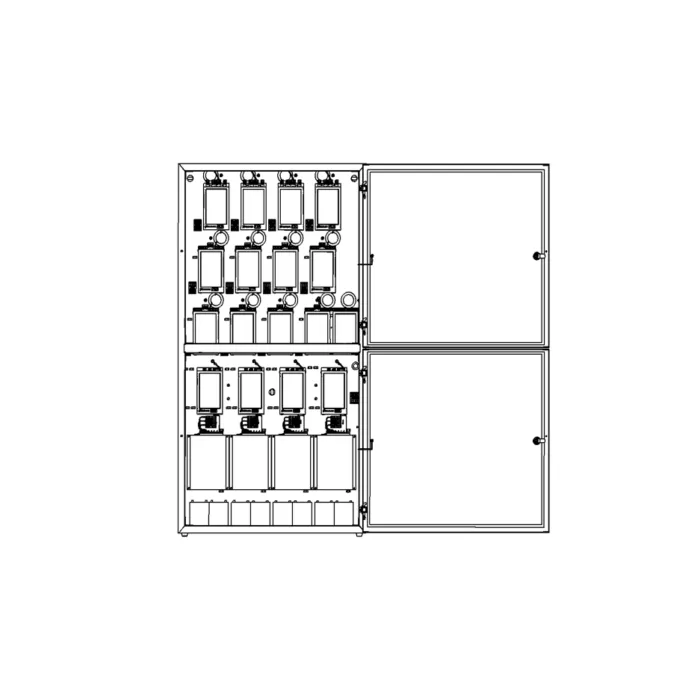

Пристрій постачається у шафному виконанні збільшеного розміру, що дозволяє розміщення необхідної кількості модулів, джерел живлення та акумуляторів для стабільної роботи при високому навантаженні.

Чим відрізняється ця конфігурація

Конфігурація 8×8А є однією з найбільш продуктивних у лінійці UCS 6000 та дозволяє реалізувати багатозонне керування з максимальною кількістю каналів. Це забезпечує підключення великої кількості виконавчих пристроїв і гнучке розподілення навантаження між зонами системи.
