Універсальний пристрій керування UCS 6000 v8 (6х8А) POLON-ALFA

Опис та призначення

UCS 6000 v8 48А (6×8А) — багатоканальний універсальний пристрій керування, призначений для побудови систем димовидалення, тепловидалення та вентиляції з підвищеним навантаженням. Реалізований на модульній платформі UCS 6000, пристрій дозволяє організувати багатозонне керування виконавчими механізмами з живленням 24 В DC.

Конфігурація системи забезпечує можливість формування до 6 незалежних каналів керування, кожен із яких може використовуватися для підключення клапанів димовидалення, вентиляційних заслінок, електроприводів вікон, електромагнітів утримання дверей та інших виконавчих пристроїв. Такий підхід дозволяє ефективно розподіляти навантаження між зонами та реалізовувати складні сценарії керування.

Склад та структура системи

Система побудована на базі модуля головного контролера MGS-60 (8 А) з використанням додаткових групових модулів MGL-60 (8 А), які формують багатоканальну структуру. Кожен канал має окремий контрольований вихід для живлення та керування виконавчими пристроями, а також можливість контролю їхнього стану через сигнали зворотного зв’язку.

Керуючі виходи підтримують програмування режимів роботи з налаштуванням часових параметрів: затримки спрацювання, тривалості роботи та імпульсних режимів. Передбачена підтримка двонаправлених сервоприводів і різних схем підключення (2- та 3-провідних).

Принцип роботи

Пристрій працює за сигналами від автоматичних пожежних сповіщувачів, ручних кнопок керування, датчиків або зовнішніх систем автоматики. У разі пожежі система переходить у режим димовидалення з виконанням запрограмованого алгоритму, при якому здійснюється керування виконавчими пристроями та блокування вентиляції.

У штатному режимі UCS 6000 може використовуватися для щоденного керування вентиляційними процесами, включаючи відкриття та закриття заслінок або вікон (OPEN / CLOSE). Підтримується підключення датчиків дощу та вітру.

Функціональні можливості

• керування системами димовидалення, вентиляції та тепловидалення;
• до 6 незалежних каналів керування;
• живлення виконавчих пристроїв напругою 24 В DC;
• автоматичний і ручний режими роботи;
• контроль стану виконавчих механізмів і ліній;
• контроль цілісності ліній (EOL);
• підтримка датчиків дощу та вітру;
• керування вентиляцією (OPEN / CLOSE);
• інтеграція з системами POLON 4000 та IGNIS 1000/2000;
• передача сигналів про стан системи;
• програмування через UCS Konfigurator.

Живлення та виконання

Живлення пристрою здійснюється за допомогою модулів MZU-60 та блоків живлення відповідної потужності, що підбираються залежно від конфігурації системи. Передбачено резервне живлення від акумуляторних батарей для забезпечення безперервної роботи.

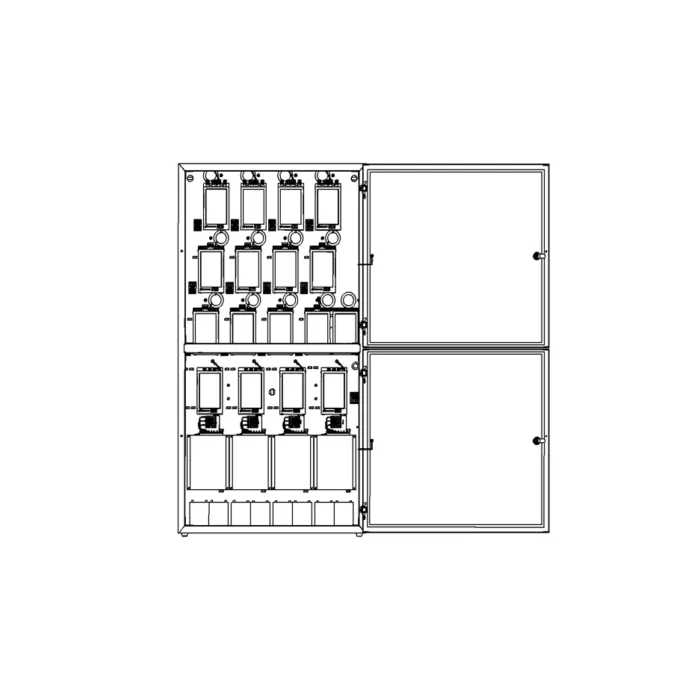

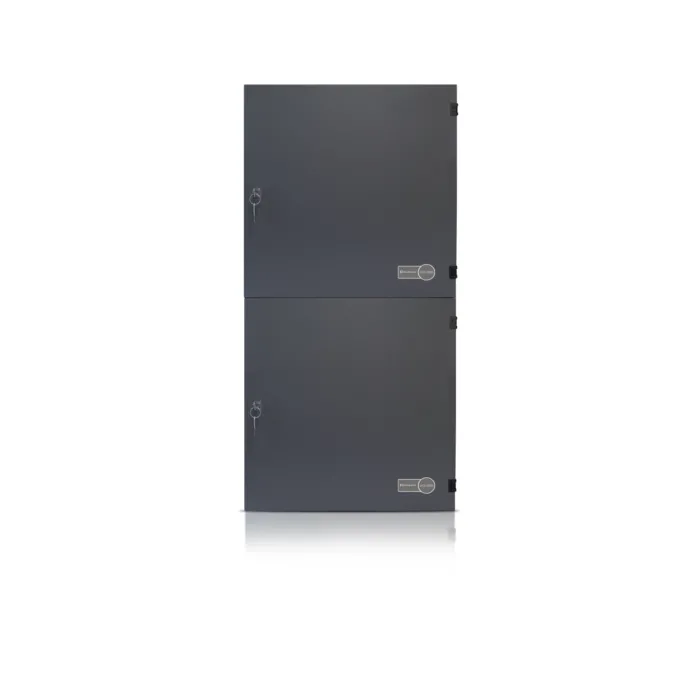

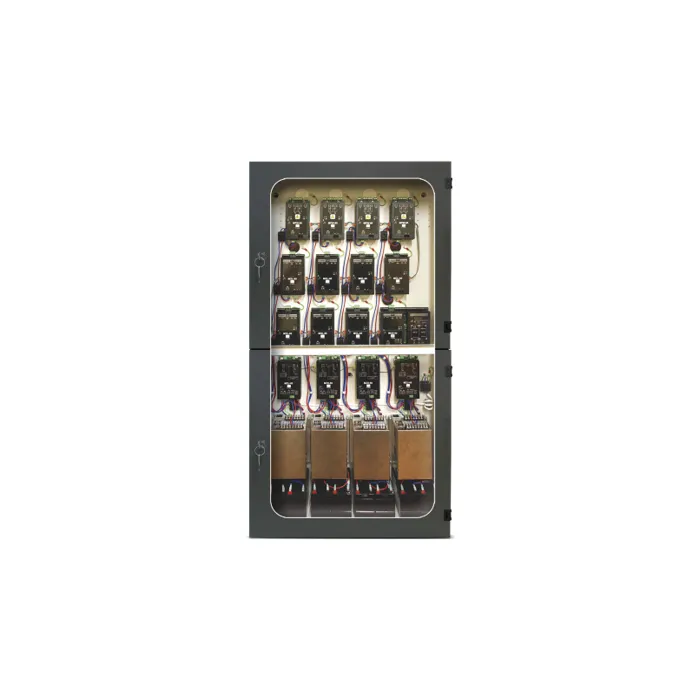

Пристрій може постачатися у шафному виконанні збільшеного розміру для розміщення необхідної кількості модулів та джерел живлення, що забезпечує стабільну роботу при високих навантаженнях.

Чим відрізняється ця конфігурація

У порівнянні з менш потужними конфігураціями, версія 6×8А дозволяє реалізувати більшу кількість каналів керування та забезпечує підключення значної кількості виконавчих пристроїв у межах однієї системи, що робить її оптимальним рішенням для великих або складних об’єктів.
