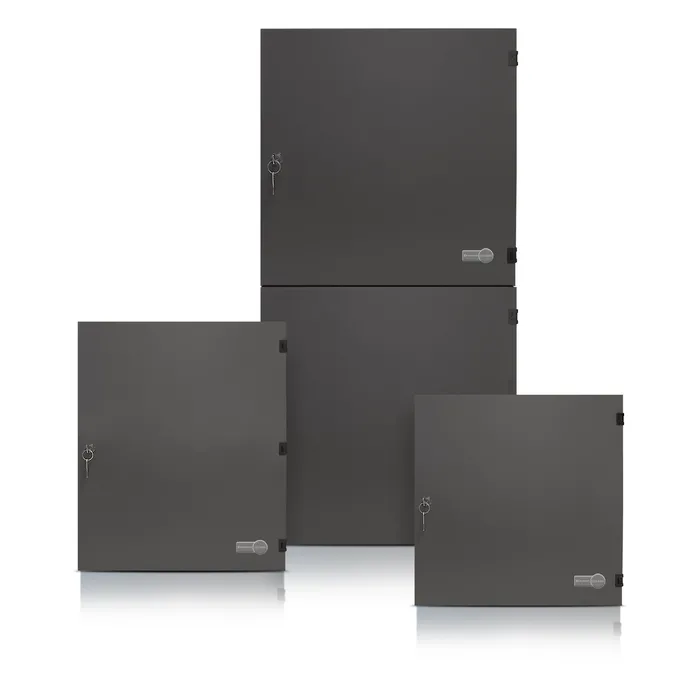

Універсальний пристрій керування UCS 6000 v25 (6х4А) POLON-ALFA
Опис та призначення
UCS 6000 v25 24A (6×4A) — універсальний пристрій керування, призначений для автоматизації систем димовидалення, тепловидалення та вентиляції. Конфігурація забезпечує шість незалежних каналів керування зі струмом до 4 А кожен для роботи з виконавчими пристроями на напрузі 24 В DC.
Пристрій використовується для керування клапанами димовидалення, вентиляційними заслінками, електроприводами вікон, електромагнітами утримання дверей та іншими елементами інженерних систем будівлі. Підходить для об’єктів із комбінованими системами вентиляції та протидимного захисту.
Конфігурація та архітектура
Система побудована на базі модуля головного контролера MGS-60 (4 А) з додатковими груповими модулями MGL-60 (4 А), що формують шість незалежних каналів керування. Кожен канал має окремий вихід для живлення і керування виконавчими пристроями з можливістю контролю їхнього стану.
Керуючі виходи підтримують програмування режимів роботи з налаштуванням часових параметрів, включаючи затримки, тривалість спрацювання та імпульсні режими. Передбачена підтримка різних типів приводів, у тому числі двонаправлених сервоприводів із дво- та трипровідним підключенням.
Принцип роботи
Пристрій здійснює керування системами за сигналами від пожежних сповіщувачів, ручних кнопок керування, датчиків або зовнішніх систем автоматики. Передбачено прийом сигналів від кнопок вентиляції (OPEN / CLOSE), а також підключення датчиків дощу та вітру.
У разі пожежі запускається алгоритм димовидалення, при якому система переходить у аварійний режим роботи: виконавчі пристрої активуються відповідно до налаштувань, а сигнали вентиляції можуть блокуватися. У штатному режимі пристрій може використовуватися для щоденного керування вентиляцією та природним провітрюванням.
Функціональні можливості
- керування системами димовидалення, тепловидалення та вентиляції;
- шість незалежних каналів керування (6×4А);
- живлення виконавчих пристроїв напругою 24 В DC;
- автоматичний і ручний режими роботи;
- контроль стану ліній і виконавчих механізмів;
- контроль цілісності ліній (EOL);
- підтримка датчиків дощу та вітру;
- керування вентиляцією (OPEN / CLOSE);
- передача сигналів у системи верхнього рівня (POLON 4000, IGNIS);
- програмовані режими та часові параметри;
- контроль внутрішніх модулів і ланцюгів.
Живлення та конструкція
Живлення пристрою здійснюється через універсальні модулі живлення серії MZU-60 та відповідний блок живлення. Передбачено резервне живлення від акумуляторів для забезпечення безперервної роботи.
Пристрій виконаний у металевому корпусі та може встановлюватися відповідно до конфігурації системи (настінне або підлогове виконання залежно від комплектації).
Сфера застосування
UCS 6000 v25 24A (6×4A) застосовується у будівлях із комбінованими інженерними системами, де необхідно поєднати функції димовидалення, вентиляції та тепловидалення в одному пристрої керування.
- Тип пристрою: універсальний пристрій керування (димовидалення, тепловидалення, вентиляція)
- Система: модульна платформа UCS 6000
- Модуль головного контролера: MGS-60 (4 А)
- Групові модулі: MGL-60 (4 А), кількість визначається конфігурацією
- Вихід керування: 24 В DC
- Максимальний струм одного каналу: до 4 А
- Кількість каналів керування: визначається складом модулів MGL-60
- Модулі живлення: MZU-60
- Блок живлення: SP-150 / SP-240 / SP-500 (залежно від конфігурації)
- Напруга живлення: 230 В AC (+10% / -15%), 50 Гц
- Робоча напруга системи: 24 В DC ±25%
- Резервне живлення: акумуляторні батареї 12 В (кількість залежить від виконання шафи)
- Лінія пожежних сповіщувачів: до 32 пристроїв
- Лінія ручних кнопок (PO-6x): до 8 пристроїв
- Максимальний опір лінії: до 2 × 120 Ом
- Опір ізоляції ліній: > 100 кОм
- Кінцевий резистор (EOL): 5.6 кОм ±5%
- Струм споживання у черговому режимі: < 120 мА
- Споживання з адресного шлейфа: < 0.6 мА
- Інтерфейс зв’язку: POLON 4000 (через модуль MKA-60)
- Температура експлуатації: від -10°C до +55°C
- Ступінь захисту: IP30
- Виконання: залежить від типу корпусу (настінне або підлогове)
