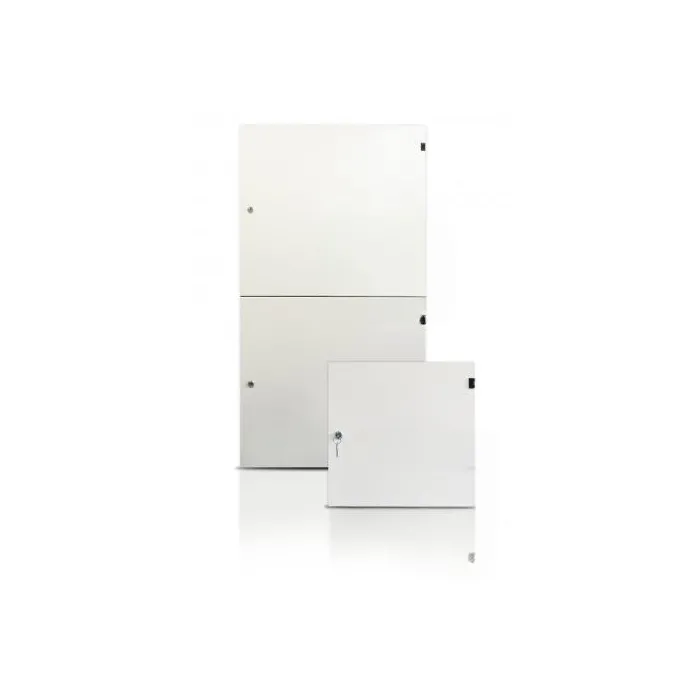

Універсальний пристрій керування UCS 6000 v10 (5х8А) POLON-ALFA
Опис та призначення
UCS 6000 v10 40A (5×8A) — універсальний пристрій керування для систем димовидалення, тепловидалення та вентиляції, який забезпечує багатоканальне керування виконавчими механізмами на напрузі 24 В DC. Конфігурація системи дозволяє реалізувати до 5 незалежних каналів керування, кожен із яких розрахований на навантаження до 8 А.
Пристрій використовується для керування клапанами димовидалення, вентиляційними заслінками, електроприводами вікон, електромагнітами утримання дверей та іншими елементами інженерних систем. Підходить для об’єктів із великою кількістю виконавчих пристроїв або складною структурою зонування.
Склад системи
Система побудована на базі модуля головного контролера MGS-60 (8 А) з додатковими груповими модулями MGL-60 (8 А), які формують багатоканальну структуру керування. Кожен канал має окремий контрольований вихід для живлення і керування виконавчими пристроями з можливістю контролю їхнього стану.
Керуючі виходи є універсальними та підтримують програмування режимів роботи з налаштуванням часових параметрів: затримки включення, тривалості роботи та імпульсних режимів. Передбачена підтримка двонаправлених сервоприводів та різних схем підключення.
Принцип роботи
Керування здійснюється за сигналами від пожежних сповіщувачів, ручних кнопок, датчиків або зовнішніх систем автоматики. У разі пожежі система переходить у режим димовидалення з виконанням запрограмованого алгоритму та блокуванням вентиляції.
У штатному режимі пристрій використовується для керування вентиляцією та природним провітрюванням (OPEN / CLOSE), а також підтримує роботу з датчиками дощу та вітру.
Функціональні можливості
- керування системами димовидалення, вентиляції та тепловидалення;
- до 5 незалежних каналів керування;
- виходи 24 В DC для підключення виконавчих пристроїв;
- автоматичний і ручний режими роботи;
- контроль стану пристроїв і цілісності ліній;
- підтримка датчиків дощу та вітру;
- керування вентиляційними процесами;
- інтеграція з системами POLON 4000 та IGNIS;
- передача сигналів про стан системи;
- програмування через UCS Konfigurator.
Живлення та виконання
Живлення здійснюється через модулі MZU-60 та блоки живлення відповідної потужності. Передбачено резервне живлення від акумуляторів. Виконання пристрою залежить від конфігурації та може включати шафу збільшеного розміру для розміщення модулів.
Чим відрізняється ця конфігурація
На відміну від менш потужних версій, дана конфігурація забезпечує більшу кількість каналів керування, що дозволяє ефективно розподіляти навантаження між зонами та підключати більшу кількість виконавчих пристроїв без перевантаження системи.
- Тип пристрою: універсальний пристрій керування (димовидалення, вентиляція, тепловидалення)
- Система: модульна платформа UCS 6000
- Модуль головного контролера: MGS-60 (8 А)
- Групові модулі: MGL-60 (8 А), кількість визначається конфігурацією
- Вихід керування: 24 В DC
- Максимальний струм одного каналу: до 8 А
- Кількість каналів керування: визначається складом модулів
- Модулі живлення: MZU-60
- Блок живлення: SP-150 / SP-240 / SP-500 (залежно від конфігурації)
- Напруга живлення: 230 В AC (+10% / -15%), 50 Гц
- Робоча напруга системи: 24 В DC ±25%
- Резервне живлення: акумуляторні батареї 12 В (залежно від виконання)
- Лінія пожежних сповіщувачів: до 32 пристроїв
- Лінія ручних кнопок: до 8 пристроїв
- Максимальний опір лінії: до 2 × 120 Ом
- Опір ізоляції: > 100 кОм
- Кінцевий резистор (EOL): 5.6 кОм ±5%
- Температура експлуатації: від -10°C до +55°C
- Ступінь захисту: IP30
