Пожарные извещатели для склада: точечные, лучевые или аспирационные
Выбор пожарного извещателя для склада - ответственная процедура, и здесь недостаточно учитывать только площадь помещения или руководствоваться принципом «дымовой подходит почти везде». На результат обнаружения пожара влияет множество факторов, в частности: высота, конфигурация стеллажей, вид материалов, вентиляция, температурный режим, запылённость и то, где именно может начаться возгорание.
Именно поэтому на различных складских объектах применяют разные способы обнаружения дыма: традиционные точечные извещатели, лучевые системы или аспирационное обнаружение. Каждое решение имеет свою область применения — и более дорогая технология не обязательно будет лучше, если она не соответствует условиям конкретного склада.
Краткая ремарка от Антифаер: для невысокого склада с прогнозируемым распространением дыма могут быть достаточны точечные извещатели. В больших открытых помещениях с высоким потолком часто целесообразно рассматривать лучевое обнаружение. Если требуется раннее обнаружение, имеются высокие стеллажи, сложные воздушные потоки или необходимо контролировать несколько уровней — одним из вариантов становится аспирационная система.
Сложность обнаружения пожара на складе
Склад площадью 500 м² с высотой 4 м и склад площадью 10 000 м² с высотой 14 м — это принципиально разные задачи, даже если в обоих случаях хранится одна и та же продукция.
На эффективность обнаружения влияют как минимум следующие факторы:
- высота от пола до покрытия;
- высота и конфигурация стеллажей;
- наличие сплошных платформ, антресолей и технологических конструкций;
- вид и количество хранящихся материалов;
- возможный сценарий возгорания — тление или быстрое открытое горение;
- воздухообмен и направления воздушных потоков;
- перепады температуры;
- наличие пыли, выхлопов погрузочной техники или других аэрозолей;
- возможность доступа к оборудованию для тестирования и обслуживания.

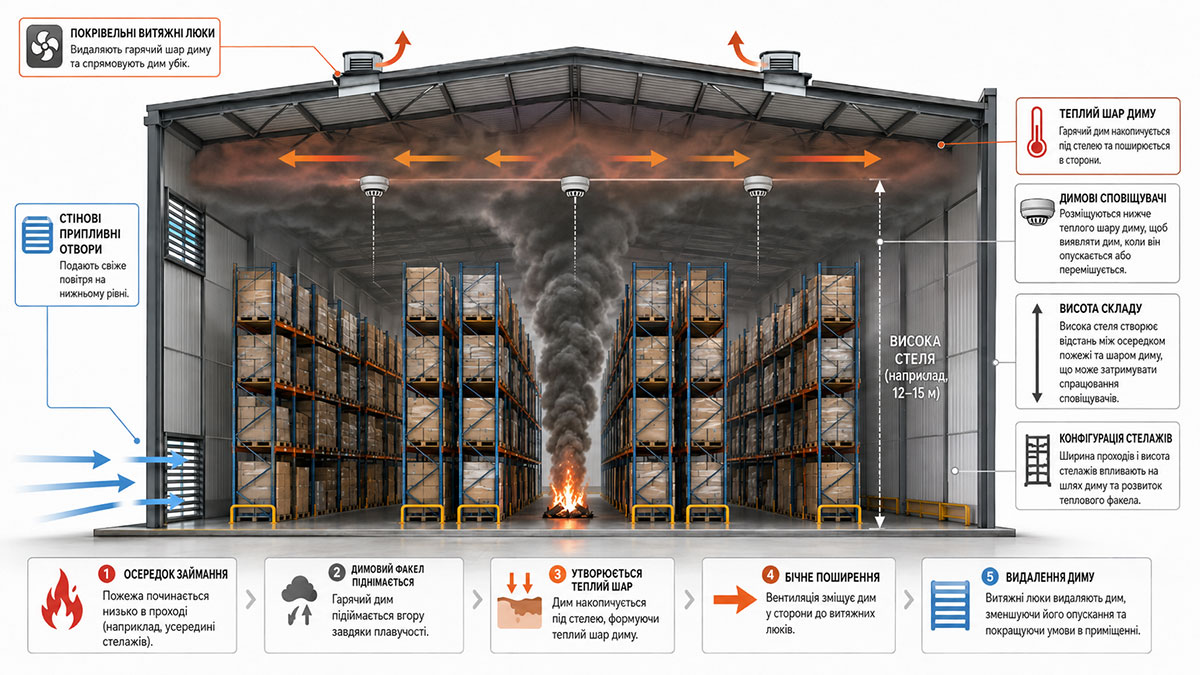

В высоком помещении продукты горения должны пройти значительное расстояние от источника пожара до зоны извещателя. Во время подъёма дымовой поток расширяется и смешивается с окружающим воздухом. Из-за этого концентрация частиц может снижаться.
Дополнительной проблемой может быть стратификация: при определённом распределении температур дым перестаёт подниматься и формирует слой ниже потолка. Для высоких складов это одна из причин, почему проектирование нельзя сводить только к размещению большего количества стандартных точечных извещателей под покрытием.

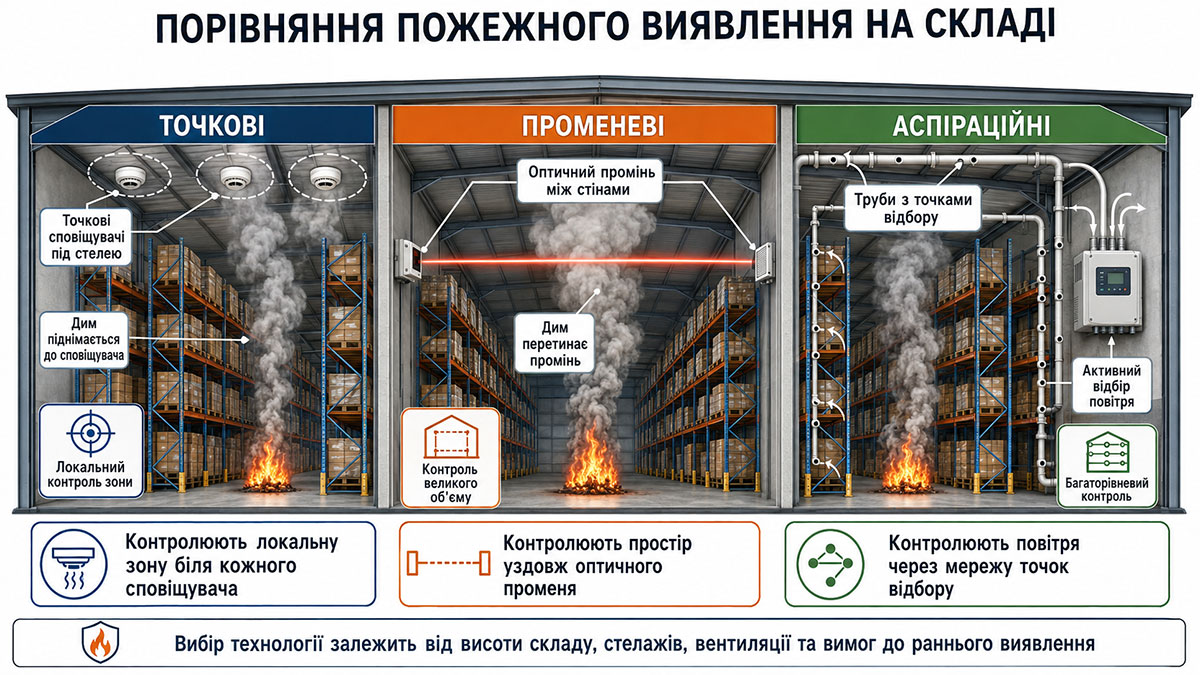

Точечные, лучевые и аспирационные извещатели: в чём разница
Все три технологии могут использовать дым как признак пожара, но получают информацию о нём принципиально разными способами.
| Тип | Как обнаруживает дым | Что фактически контролируется |
|---|---|---|
| Точечный дымовой | Дым попадает непосредственно в измерительную камеру извещателя | Локальная зона возле конкретного устройства |
| Лучевой | Анализирует ослабление оптического луча продуктами горения | Пространство вдоль оптической оси между компонентами системы |
| Аспирационный | Активно отбирает воздух через систему труб и подаёт его в высокочувствительную камеру | Сеть заданных точек отбора воздуха |
Это ключевое различие. Точечный извещатель ожидает, пока дым попадёт непосредственно в его камеру. Лучевой контролирует изменение оптической прозрачности на значительном участке пространства. Аспирационная система самостоятельно забирает пробы воздуха из расчётных точек и транспортирует их к центральному детектору.
Когда для склада подходят точечные дымовые извещатели
Точечные дымовые пожарные извещатели остаются базовым и хорошо отработанным решением для многих складских помещений. Они могут быть целесообразны, если геометрия объекта позволяет обеспечить прогнозируемое поступление дыма к потолку и нормативное размещение устройств.
Типичными предпосылками для такого решения являются:
- умеренная высота помещения;
- относительно простая геометрия;
- отсутствие мощных воздушных потоков, существенно изменяющих движение дыма;
- отсутствие постоянной значительной запылённости или технологических аэрозолей;
- возможность безопасного доступа к извещателям для обслуживания;
- сценарий пожара, при котором дым достаточно быстро поступает в зону установки устройств.
Преимущества точечного решения
- простота для понимания и эксплуатации;
- большой выбор адресных и неадресных моделей;
- удобная локализация тревоги в адресной системе;
- для небольших и средних объектов часто не требуется сложная дополнительная инфраструктура.
Что становится проблемой с увеличением высоты
Чем выше потолок, тем большее расстояние проходят продукты горения. Дым разбавляется окружающим воздухом, а его движение всё сильнее зависит от температурных слоёв и вентиляции.
Помимо скорости обнаружения появляется ещё одна практическая проблема — сервис. Тестирование или замена извещателя на большой высоте может потребовать подъёмника, остановки работы в проходе и специальной организации доступа.
Точечный не означает «хуже». Если условия склада соответствуют его области применения, усложнять систему только ради использования другой технологии нет смысла. Необходимо сравнивать не престиж оборудования, а прогнозируемую эффективность обнаружения, эксплуатацию и требования проекта.
Когда рассматривают лучевые дымовые извещатели
Лучевые извещатели особенно интересны для больших открытых объёмов с высокими потолками. Вместо локального анализа воздуха внутри небольшой камеры они контролируют ослабление инфракрасного луча дымом.
Существуют решения с отдельными передатчиком и приёмником, а также отражательные системы, в которых передатчик и приёмник находятся в одном блоке, а на противоположной стороне устанавливается отражатель.
Когда это может быть эффективным решением
- большой открытый складской зал;
- значительная высота;
- минимум конструкций, пересекающих оптическую ось;
- необходимость уменьшить количество устройств в труднодоступной зоне покрытия;
- возможность жёстко закрепить оборудование на стабильных конструкциях.
Что необходимо проверить до выбора
Лучевой извещатель требует свободной и стабильной оптической трассы. Поэтому необходимо учитывать:
- стеллажи и максимальную высоту их загрузки;
- подъёмную технику;
- краны, конвейеры и другие движущиеся конструкции;
- ворота и зоны перемещения крупногабаритных грузов;
- возможные деформации конструкций;
- доступ для юстировки, тестирования и обслуживания.
Согласно актуальному ДБН оптическая ось лучевого пожарного извещателя должна иметь необходимое свободное пространство от строительных конструкций и оборудования, а допустимое расстояние между передатчиком и приёмником определяется нормативными требованиями и технической документацией конкретного изделия.
Лучевой извещатель не следует рассматривать просто как «один датчик вместо многих». Если луч будет регулярно перекрываться товаром, техникой или конструкциями, преимущество такой технологии может быть утрачено.
Когда для склада целесообразна аспирационная система
Аспирационный дымовой извещатель работает активно: вентилятор внутри устройства постоянно отбирает воздух через сеть труб с расчётными отверстиями и подаёт пробы в измерительную камеру.
Это позволяет размещать точки контроля не только возле потолка. В зависимости от конфигурации склада и проекта пробы воздуха могут отбираться:
- в верхней части помещения;
- на промежуточных высотах;
- в стеллажных зонах;
- под антресолями;
- в труднодоступных или скрытых пространствах.
Для складских помещений это особенно полезно там, где ранний дым может не попасть непосредственно к покрытию или где необходимо контролировать разные уровни большого объёма.
Когда аспирацию стоит рассматривать в первую очередь
- высокостеллажные склады;
- крупные логистические центры;
- объекты с требованием раннего или очень раннего обнаружения;
- склады с интенсивным воздухообменом;
- холодильные и другие сложные температурные среды — при условии соответствующего проектирования;
- объекты, где обычные извещатели сложно обслуживать;
- склады с необходимостью многоуровневого контроля.
При этом аспирационная система — это не просто «очень чувствительный датчик». Её эффективность зависит от правильно рассчитанной трубной сети, диаметров и расположения отверстий, времени транспортировки воздуха и настроек чувствительности.
Подробнее о самом принципе, проектировании и монтаже таких систем можно прочитать на странице аспирационной пожарной сигнализации.
Как высота склада влияет на выбор извещателей
Высота является одним из важнейших параметров, но сама по себе не определяет тип системы.
В актуальной редакции ДБН В.2.5-56:2014 с Изменением №2 для точечных дымовых извещателей приведены условия применения в зависимости от высоты помещения. Для аспирационных систем допустимая максимальная высота точек отбора воздуха связана с классом чувствительности.
| Аспирационный класс по EN 54-20 | Характеристика | Максимальная высота воздухозаборных труб по ДБН |
|---|---|---|
| Класс C | Обычная чувствительность | До 8 м включительно |
| Класс B | Повышенная чувствительность | До 15 м включительно |
| Класс A | Очень высокая чувствительность | Не ограничивается нормативным числом при условии учёта технических характеристик |
Эти значения не следует использовать как готовый алгоритм «до 8 м — одно, выше — другое». Класс аспирационной системы характеризует её чувствительность, но сеть отбора воздуха всё равно должна быть рассчитана в соответствии с конкретным объектом и документацией производителя.
С 1 марта 2026 года действует Изменение №2 к ДБН В.2.5-56:2014. Поэтому при проектировании нового склада или реконструкции не следует использовать старые таблицы и рекомендации из материалов, составленных до внесения этого изменения, без проверки актуальной редакции норматива.
Как стеллажи и пожарная нагрузка изменяют решение
Высота потолка — не то же самое, что высота пожарной нагрузки. Если товары расположены на многоярусных стеллажах почти до покрытия, пожар может развиваться внутри массива продукции задолго до того, как достаточная концентрация дыма попадёт в верхнюю зону помещения.
При анализе склада необходимо установить:
- максимальную высоту хранения;
- ширину и длину стеллажных рядов;
- расстояния между рядами;
- наличие сплошных полок;
- возможно ли распространение дыма по вертикальным каналам между грузами;
- где наиболее вероятно первоначальное возгорание;
- предполагаются ли изменения схемы складирования.
Для аспирационных систем на высокостеллажных объектах одной из возможностей является организация отбора воздуха на промежуточных уровнях или непосредственно в стеллажной зоне. Но такие трубы необходимо защищать от погрузчиков, смещения грузов и других механических повреждений.
Вентиляция и движение дыма на складе
Система вентиляции может существенно изменить путь, по которому дым будет двигаться от очага к извещателю.
Особого внимания требуют:
- мощные приточно-вытяжные системы;
- дымовые и тепловые завесы;
- открытые ворота и доковые зоны;
- воздушное отопление;
- вентиляторы большой производительности;
- холодильные установки;
- высокая кратность воздухообмена.
В таких условиях дым не обязательно будет двигаться вертикально к ближайшему извещателю. Для аспирационной системы точки отбора можно проектировать с учётом ожидаемых потоков. Для лучевой системы необходимо оценить, будет ли достаточный объём продуктов горения попадать в плоскость оптического луча.
Запылённые склады и риск ложных срабатываний
Наличие пыли не означает автоматически, что необходимо устанавливать аспирационную систему. И наоборот — аспирационное обнаружение не является автоматически «иммунным» к пыли.
Для запылённой среды необходимо оценить:
- концентрацию и характер пыли;
- присутствует ли она постоянно или только во время отдельных операций;
- возможность фильтрации проб воздуха;
- компенсацию загрязнения конкретной системой;
- необходимую чувствительность;
- регламент очистки и замены фильтров.
Чрезмерное повышение чувствительности без учёта реальной среды может увеличивать количество нежелательных сигналов. И наоборот, чрезмерное снижение чувствительности ради борьбы с пылью может ухудшить способность системы своевременно обнаружить пожар.
Причины таких ситуаций отдельно рассмотрены в статье о ложных срабатываниях пожарных извещателей.
Доступность технического обслуживания
В складском помещении необходимо оценивать не только монтаж, но и весь жизненный цикл системы.
Точечные извещатели под высоким покрытием могут требовать подъёмника для тестирования. Для лучевых систем оборудование часто устанавливается на стенах или других более доступных конструкциях, однако необходимо обеспечить возможность проверки и юстировки.
В аспирационной системе сам детектор можно разместить в доступном для обслуживания месте, тогда как в контролируемую зону проходит трубная сеть. Это может быть существенным эксплуатационным преимуществом для высокого склада, где регулярный доступ под потолок сложен или дорог.
Но трубная сеть также требует контроля: необходимо проверять воздушный поток, отверстия, фильтры и герметичность системы в соответствии с требованиями производителя.
Точечные, лучевые или аспирационные: сравнительная таблица
| Критерий | Точечные | Лучевые | Аспирационные |
|---|---|---|---|
| Принцип | Локальный анализ дыма возле извещателя | Контроль ослабления оптического луча | Активный отбор воздуха сетью труб |
| Невысокий стандартный склад | Часто рациональное решение | Обычно нет необходимости без дополнительных условий | Может применяться, если необходимы дополнительные функциональные преимущества |
| Большой открытый объём | Необходимо оценивать количество и высоту | Одна из типичных областей применения | Да, особенно при повышенных требованиях к обнаружению |
| Высокие стеллажи | Только потолочного размещения может быть недостаточно для отдельных сценариев | Стеллажи могут перекрывать оптические трассы | Возможен многоуровневый и внутристеллажный отбор проб |
| Сильная вентиляция | Необходим анализ движения дыма | Необходимо оценить положение слоя дыма относительно луча | Можно размещать точки отбора с учётом воздушных потоков |
| Раннее обнаружение | Зависит от поступления дыма в камеру | Зависит от прохождения дыма через оптическую трассу | Возможны решения повышенной и очень высокой чувствительности |
| Обслуживание на высоте | Может быть сложным | Основные компоненты часто доступны со стен | Сам детектор можно вынести в удобное для обслуживания место |
| Проектная сложность | Относительно стандартная | Необходим расчёт расположения и стабильная оптическая ось | Необходим расчёт трубной сети и времени транспортировки |
Не следует выбирать технологию только по этой таблице. Она показывает различия между принципами обнаружения, но не заменяет проект. На одном крупном складе могут одновременно применяться разные решения для разных зон.

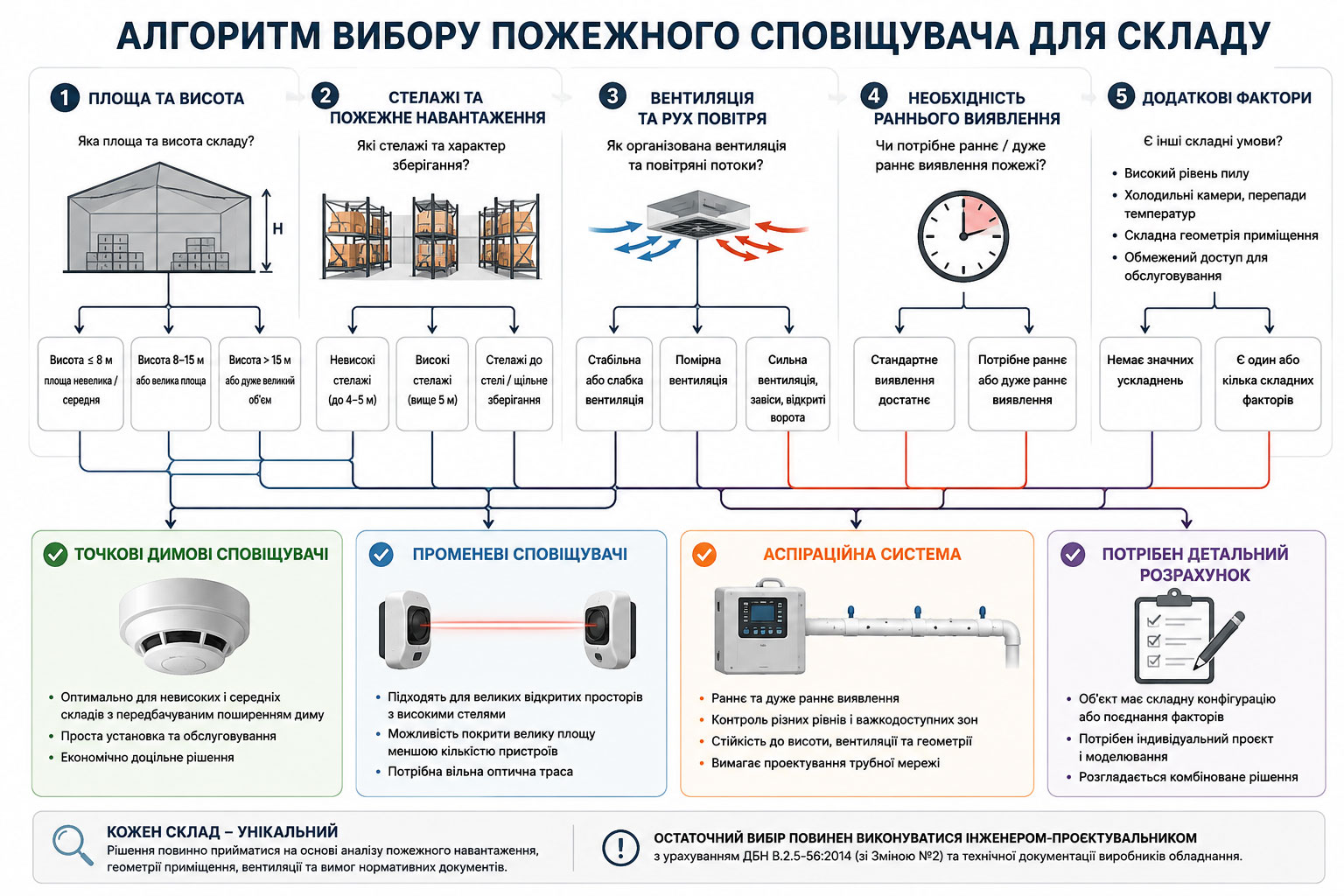

Практический алгоритм выбора пожарных извещателей для склада
- Определите пожарную нагрузку. Что именно хранится, в каком количестве и упаковке, как может начинаться и развиваться пожар?
- Зафиксируйте высоту. Необходима не только высота здания, но и максимальная высота складирования.
- Нанесите стеллажи и конструкции. Они влияют и на движение дыма, и на возможность проложить оптическую трассу или аспирационную трубу.
- Проанализируйте вентиляцию. Где приток, где вытяжка, открываются ли большие ворота, какой режим работы вентиляции?
- Определите необходимую скорость обнаружения. Для обычного склада и для товара высокой стоимости или с критическими последствиями пожара требования могут отличаться.
- Проверьте факторы помех. Пыль, конденсат, холод, выхлопы техники и другие факторы необходимо учесть до выбора оборудования.
- Оцените сервис. Как тестировать и заменять оборудование после запуска склада?
- Только после этого сравнивайте технологии. Точечная, лучевая и аспирационная системы должны оцениваться применительно к конкретному сценарию, а не только по цене одного устройства.
Какие данные необходимо собрать до проектирования
Чтобы инженер мог сравнить варианты не «на глаз», а по реальным условиям, желательно подготовить:
| Данные | Зачем они нужны |
|---|---|
| План и площадь склада | Для определения контролируемых зон и геометрии системы |
| Высота помещения | Влияет на допустимость и эффективность способа обнаружения |
| Стеллажная схема | Показывает возможные препятствия и уровни, на которых может накапливаться дым |
| Максимальная высота товара | Позволяет оценить положение очага относительно извещателей |
| Тип продукции и упаковки | Необходим для прогнозирования сценария развития пожара |
| Схема вентиляции | Помогает прогнозировать движение дыма |
| Температурный режим | Критичен для холодных, неотапливаемых и горячих зон |
| Пыль и аэрозоли | Влияют на технологию обнаружения и настройки |
| Режим работы склада | Учитываются погрузчики, открытые ворота и изменения конфигурации хранения |
Нужно определить тип пожарного обнаружения для склада?
В каталоге Antifire представлены дымовые пожарные извещатели, в том числе точечные, лучевые и аспирационные решения. Для нового или реконструируемого складского объекта тип оборудования, его количество и расположение целесообразно определять в рамках проектирования пожарной сигнализации с учётом актуальных норм и фактической конфигурации склада.
Распространённые вопросы
Какие пожарные извещатели лучше устанавливать на складе?
Универсального типа нет. Для относительно невысокого и простого склада могут быть достаточны точечные дымовые извещатели. Для большого открытого объёма могут рассматриваться лучевые. Для высоких стеллажей, сложных воздушных потоков или повышенных требований к раннему обнаружению — аспирационные. Окончательный выбор определяется проектом.
Можно ли установить точечные дымовые извещатели на высоком складе?
Возможность их применения зависит от высоты, сценария пожара, нормативных ограничений и условий среды. С увеличением высоты необходимо особенно оценивать разбавление дыма, температурную стратификацию и время его поступления к извещателю.
Чем лучевой извещатель лучше для высокого потолка?
Он контролирует протяжённую оптическую трассу, а не только небольшую локальную зону внутри камеры точечного извещателя. Это делает технологию удобной для больших открытых объёмов. При этом оптический путь не должен перекрываться стеллажами, товарами или техникой.
Всегда ли аспирационный извещатель обнаруживает пожар раньше?
Нельзя гарантировать это только по названию технологии. Аспирационные системы могут обеспечивать повышенную или очень высокую чувствительность и активно отбирают пробы воздуха, но результат зависит от класса, расчёта трубной сети, расположения отверстий, воздушных потоков и настроек.
Подходит ли аспирационная система для запылённого склада?
Может подходить, если конкретное оборудование и конфигурация предусматривают работу в таких условиях, включая соответствующую фильтрацию и настройки. Но сама аспирационная технология не делает систему нечувствительной к пыли.
Что лучше для высокостеллажного склада — лучевой или аспирационный извещатель?
Необходимо учитывать конфигурацию стеллажей. Для большого открытого пространства со свободной оптической трассой лучевое решение может быть эффективным и рациональным. Если необходимо контролировать несколько уровней или зоны внутри стеллажей, аспирационная сеть предоставляет больше возможностей для размещения точек отбора.
Нужно ли учитывать совместимость извещателей с ППКП?
Да. После определения подходящей технологии необходимо проверить конкретное оборудование: протокол, электрические параметры, интерфейс и возможность интеграции с ППКП. Этой проверке посвящён отдельный материал о совместимости пожарного извещателя с ППКП.
Вывод
Выбор пожарного извещателя для склада необходимо начинать не с каталога оборудования, а с анализа самого объекта. Высота потолка, стеллажи, пожарная нагрузка, вентиляция, температура, пыль и необходимая скорость обнаружения определяют, какая технология будет целесообразной.
Точечные извещатели остаются эффективным решением там, где дым прогнозируемо поступает в зону их установки и имеется нормальный доступ для обслуживания. Лучевые хорошо подходят для больших открытых объёмов при условии стабильной и свободной оптической трассы. Аспирационные системы позволяют активно отбирать воздух из расчётных точек, в том числе на разных уровнях, что особенно важно для сложных и высокостеллажных объектов.
Поэтому правильная последовательность выглядит так: сценарий пожара → геометрия и стеллажи → движение дыма → условия среды → необходимая скорость обнаружения → технология → конкретное оборудование и его совместимость с системой.
