Газовое пожаротушение серверной и ЦОД: как выбрать систему
Пожар в серверной или центре обработки данных опасен не только потерей оборудования. Даже локальное возгорание может привести к остановке сервисов, потере доступности информационных систем, повреждению кабельной инфраструктуры и длительному простою бизнеса.
Именно поэтому для серверных и ЦОД часто рассматривают газовое пожаротушение. Газовое огнетушащее вещество позволяет защищать помещение без заливания серверов водой и без порошкового осадка на электронике. Но само наличие серверных стоек ещё не означает, что достаточно установить несколько баллонов и насадок.
На результат влияют объём помещения, высокий воздухообмен, фальшпол, подвесной потолок, герметичность, конфигурация холодных и горячих коридоров, тип UPS, режим пребывания персонала и даже то, какие технологические отверстия появятся после следующей модернизации кабельной сети.
Важная ремарка от Антифаер: систему пожаротушения серверной необходимо проектировать с учётом реального защищаемого объёма и инженерных систем ЦОД, а не только площади помещения или количества серверных стоек.
Чем пожарная защита серверной отличается от обычного помещения
В серверной на относительно небольшой площади концентрируется значительное количество электрооборудования, кабелей, блоков питания, коммутационных устройств и систем охлаждения. Для ЦОД к этому добавляются десятки или сотни стоек, резервированное электропитание, UPS, системы кондиционирования, фальшпол, кабельные каналы и другие технологические пространства.
Особенность заключается не только в стоимости техники. Серверное оборудование постоянно создаёт тепловую нагрузку, а система охлаждения формирует интенсивные воздушные потоки. Из-за этого дым и огнетушащее вещество могут вести себя иначе, чем в обычном офисном помещении.
При оценке пожарной защиты учитывают как минимум:
- плотность размещения серверного оборудования;
- кабельные трассы и места их прохождения через конструкции;
- воздушные потоки от CRAC/CRAH и другого климатического оборудования;
- горячие и холодные коридоры;
- фальшпол;
- пространство над подвесным потолком;
- UPS и аккумуляторные батареи;
- постоянное или периодическое присутствие персонала;
- допустимое время простоя сервисов после пожара.
Поэтому две серверные одинаковой площади могут требовать разной конфигурации системы пожаротушения.
Когда для серверной целесообразно газовое пожаротушение
Одна из главных причин выбора газовой системы — возможность прекратить горение без образования слоя воды, пены или порошкового загрязнения внутри серверных стоек.
Это особенно важно, когда:
- стоимость IT-оборудования значительно превышает стоимость самой системы пожаротушения;
- даже кратковременный простой критичен для работы бизнеса;
- в помещении расположены системы хранения данных, сетевое или телекоммуникационное оборудование;
- после срабатывания системы необходимо максимально быстро вернуть объект в эксплуатацию;
- необходимо минимизировать вторичное загрязнение оборудования огнетушащим веществом.
Газовая система не означает автоматический отказ от других видов противопожарной защиты. Необходимость пожарной сигнализации, водяного пожаротушения, оповещения и других СПЗ определяется нормативными требованиями и проектом конкретного объекта. Газовое пожаротушение необходимо рассматривать как часть комплексной защиты, а не как универсальную замену всех остальных систем.
Общий принцип работы, состав установки и различия между основными газовыми огнетушащими веществами подробно рассмотрены в отдельном материале «Системы газового пожаротушения: типы, принципы работы и особенности». Здесь сосредоточимся именно на специфике серверных и ЦОД.

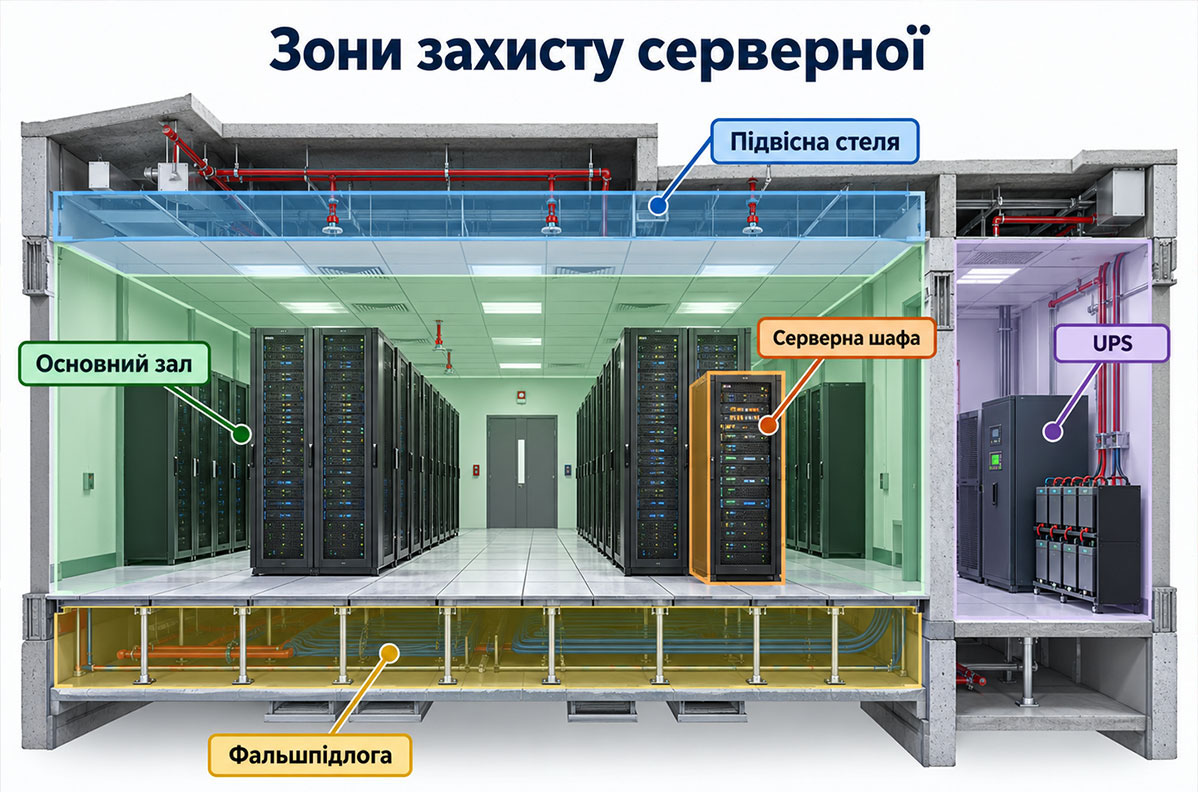

Что именно необходимо защищать: помещение, фальшпол или серверный шкаф
Перед выбором оборудования необходимо определить границы защищаемого пространства. Для серверной они не всегда совпадают с видимым объёмом комнаты.
| Зона | Что необходимо проверить | Почему это важно |
|---|---|---|
| Основное помещение | Размеры, стойки, проходы, вентиляция, отверстия | Формирует основной защищаемый объём |
| Фальшпол | Кабели, воздушные каналы, отверстия, наличие горючей нагрузки | Возгорание может возникнуть ниже уровня пола и оставаться незаметным из основного зала |
| Запотолочное пространство | Кабельные трассы, инженерные коммуникации, отделение от зала | Может образовывать отдельный технологический объём |
| Серверные стойки | Конструкция шкафов, направление воздушного потока, плотность оборудования | Для отдельных задач может рассматриваться локальная защита непосредственно внутри шкафа |
| UPS / батарейная зона | Тип аккумуляторов, ёмкость, отделение от IT-зала | Может иметь другой сценарий пожара и требовать отдельного решения |
Например, если под фальшполом проходят силовые и информационные кабели, а это пространство участвует в подаче охлаждённого воздуха, его нельзя автоматически исключать из оценки только потому, что оно не используется персоналом.

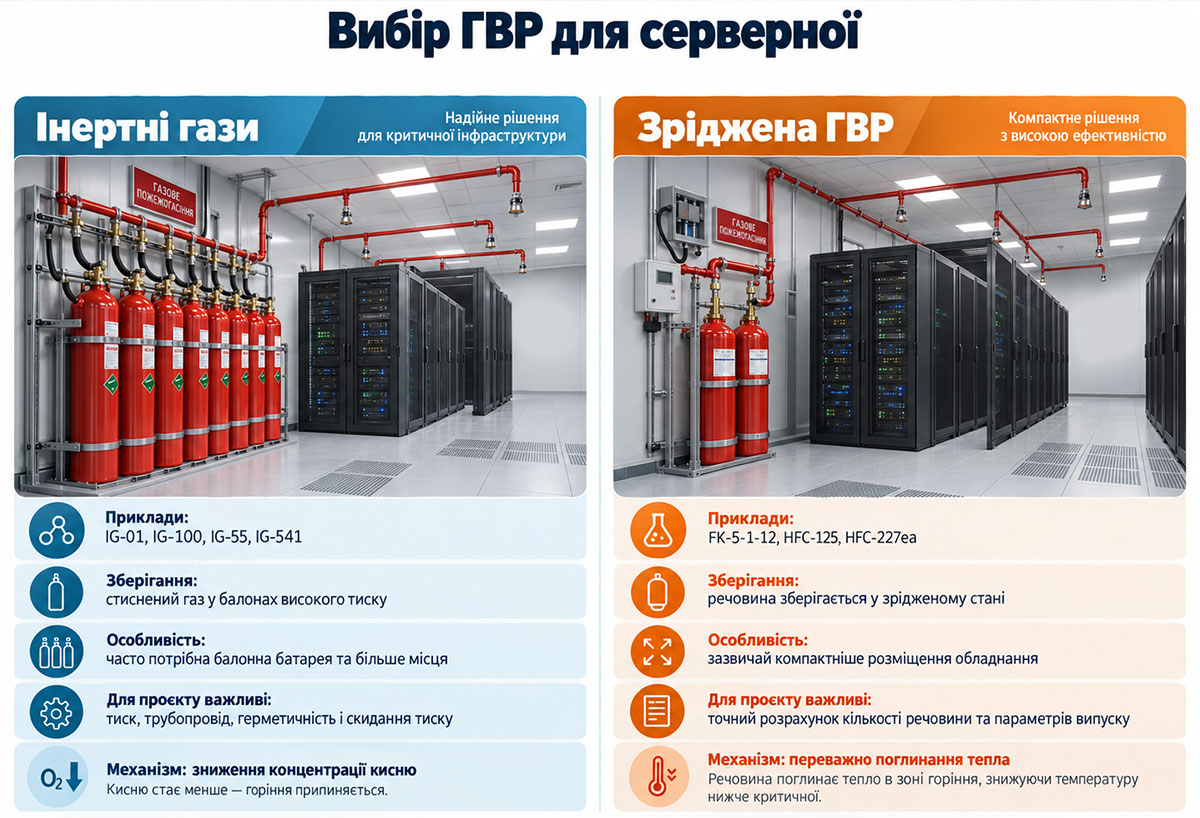

Какое огнетушащее вещество выбрать для серверной
Для IT-помещений рассматривают несколько групп газовых огнетушащих веществ. Не существует одного газа, который был бы оптимальным для каждой серверной.
| Решение | Особенности для серверной / ЦОД | Что учитывать |
|---|---|---|
| IG-01, IG-100, IG-55, IG-541 | Инертные газы не оставляют осадка и не смачивают электронное оборудование | Для запаса газа может потребоваться значительное количество баллонов; необходимо учитывать давление, место для баллонной батареи и перепад давления в помещении |
| FK-5-1-12 | Сжиженное вещество, позволяющее создавать относительно компактные системы и не оставляющее характерного порошкового или водяного загрязнения | Необходимо проверять конкретного производителя вещества, совместимость оборудования и проектные параметры системы |
| HFC-125 / HFC-227ea | Газовые огнетушащие вещества, которые также применяются для защиты электронного оборудования | Для каждого агента отдельно определяют концентрацию, количество вещества и допустимые условия применения |
| CO2 | Эффективное огнетушащее вещество, которое не оставляет осадка | Высокие огнетушащие концентрации CO2 представляют опасность для людей, поэтому для серверных с доступом персонала вопрос безопасности является критическим |
Для современной серверной выбор между инертной системой и сжиженным газовым огнетушащим веществом часто определяется не только способностью потушить пожар. Сравнивают также доступное место для баллонов, рабочее давление, конфигурацию трубопроводов, возможность размещения оборудования за пределами серверного зала, защищаемый объём и допустимые условия пребывания людей.
Не выбирайте систему по правилу «для серверной всегда нужен Novec» или «инертный газ всегда лучше». Торговое название, тип вещества и конкретное системное решение — разные понятия. Подбор выполняется для конкретного объекта и оборудования.
Необходимо оборудование для газового пожаротушения серверной?
В каталоге Antifire представлены системы, модули и комплектующие газового пожаротушения для различных типов огнетушащих веществ. Для комплексного объекта оборудование необходимо подбирать в соответствии с проектным расчётом.
Вентиляция и высокий воздухообмен в ЦОД
Одно из главных отличий дата-центра от обычного помещения — постоянное интенсивное движение воздуха. Серверы забирают холодный воздух с одной стороны стойки и отводят нагретый с другой, а CRAC/CRAH и другие системы охлаждения поддерживают непрерывную циркуляцию.
Для газового пожаротушения это принципиально важно. Воздушный поток может:
- изменять путь распространения дыма к пожарным извещателям;
- влиять на распределение газового огнетушащего вещества;
- способствовать его удалению из защищаемого объёма;
- создавать разные условия в горячих и холодных коридорах;
- влиять на время удержания расчётной концентрации.
Поэтому проект должен определять, что происходит с вентиляцией и кондиционированием после подтверждения пожара. Для части систем перед выпуском огнетушащего вещества предусматривается остановка соответствующего воздухообмена или закрытие клапанов. В других конфигурациях циркуляционное оборудование может учитываться в алгоритме работы системы.
Универсального правила «при пожаре отключить всю вентиляцию» без анализа конкретного ЦОД недостаточно. Алгоритм должен быть согласован с расчётом пожаротушения и схемой охлаждения.
Горячие и холодные коридоры
В ЦОД серверные стойки часто формируют горячие и холодные коридоры, а в более плотных конфигурациях один из потоков может быть физически изолирован ограждающими конструкциями.
Такие конструкции изменяют геометрию воздушного пространства. Поэтому при проектировании необходимо установить, создаёт ли containment отдельный объём, как в него будет поступать огнетушащее вещество и не образуются ли участки, где необходимая концентрация будет достигаться медленнее.
Фальшпол и подвесной потолок
Фальшпол в дата-центре может выполнять сразу несколько функций: содержать кабельные коммуникации, системы электропитания или использоваться как пространство для подачи охлаждённого воздуха.
С точки зрения пожаротушения необходимо ответить на три вопроса:
- Есть ли под фальшполом потенциальная пожарная нагрузка?
- Сообщается ли это пространство с основным залом таким образом, что может считаться частью одного защищаемого объёма?
- Необходимы ли отдельные средства обнаружения и распределения огнетушащего вещества?
Аналогичную оценку выполняют для пространства над подвесным потолком.
Типичная ошибка: рассчитать газ только для видимого объёма серверного зала, не проверив фальшпол, подвесной потолок и технологические полости. Решение о включении таких зон в защиту должно основываться на их конструкции и проекте, а не на предположении.

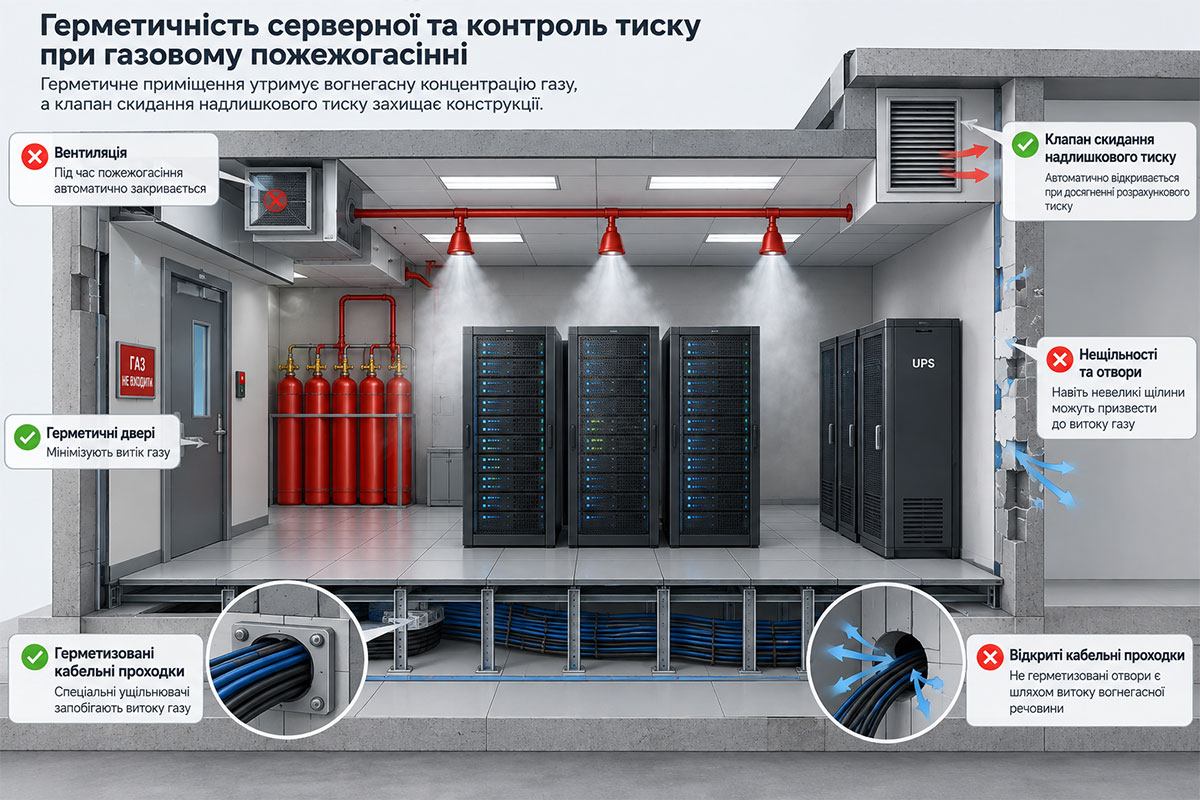

Герметичность серверной и сброс избыточного давления
После выпуска газового огнетушащего вещества система должна не просто кратковременно создать необходимую концентрацию, а обеспечить условия, предусмотренные проектом для эффективного тушения.
Для серверной потенциальными путями утечки могут быть:
- кабельные проходки;
- отверстия в фальшполе;
- воздуховоды;
- неплотности дверей;
- технологические отверстия после прокладки новых кабелей;
- стыковые соединения ограждающих конструкций;
- проходы труб холодоснабжения и других коммуникаций.
В дата-центре конфигурация кабелей регулярно изменяется. Отверстие, которое было герметизировано при сдаче системы, через год может быть расширено под новую кабельную трассу. Поэтому контроль целостности защищаемого объёма важен не только при первоначальном монтаже.
Другая сторона вопроса — перепад давления. Быстрая подача значительной массы газа может создать повышение или снижение давления, способное воздействовать на двери, перегородки и другие конструкции. По результатам расчётов могут предусматриваться специальные клапаны сброса избыточного давления.
Как обнаруживают пожар в серверной
Для газовой системы критически важно не только потушить пожар, но и своевременно его обнаружить. Чем раньше система зафиксирует развитие возгорания, тем меньше может быть повреждение оборудования до момента запуска пожаротушения.
В серверных могут применяться:
- точечные дымовые извещатели;
- аспирационные системы обнаружения дыма;
- другие типы извещателей в соответствии с условиями объекта и проектом.
Высокие воздушные потоки могут изменять естественное движение дыма, поэтому размещение извещателей не следует определять только по геометрической сетке без учёта вентиляции.
Алгоритм автоматического пуска, количество сигналов, необходимых для формирования команды, оповещение персонала и взаимодействие с инженерными системами определяются проектом. Подробно дублировать эти требования здесь нецелесообразно, поскольку они относятся ко всей системе противопожарной защиты, а не только к серверным.
UPS и аккумуляторные батареи: отдельный сценарий риска
Источники бесперебойного питания — обычная часть инфраструктуры ЦОД, однако при выборе системы пожаротушения важно знать, какая именно аккумуляторная технология используется.
Особого внимания требуют системы с литий-ионными батареями. При развитии теплового разгона процесс внутри элемента может поддерживаться собственными химическими реакциями.
Газовое пожаротушение не следует автоматически считать средством остановки теплового разгона литий-ионной батареи. Газовое вещество может подавлять внешнее пламя и воздействовать на окружающий пожар, но не обеспечивает такого охлаждения аккумуляторных элементов, которое само по себе гарантирует прекращение внутренней реакции. UPS и батарейные зоны необходимо оценивать отдельно.
Для крупных ЦОД батарейное помещение или система накопления энергии может иметь собственную систему обнаружения, вентиляции и пожарной защиты, отличающуюся от решения для серверного зала.
Когда нужна локальная защита серверного шкафа
Объёмное газовое пожаротушение всего помещения — не единственный возможный уровень защиты IT-оборудования.
В отдельных задачах рассматривают локальное обнаружение и тушение непосредственно:
- в серверном шкафу;
- в электрическом шкафу;
- в компактном телекоммуникационном боксе;
- в закрытом электротехническом оборудовании.
Такое решение может реагировать на возгорание непосредственно внутри небольшого объёма, однако его не следует автоматически считать заменой системы защиты всего серверного помещения.
Для локальной защиты малых замкнутых объёмов Antifire отдельно рассматривает огнетушащие шнуры и пластины FIPRON для электрооборудования и серверных шкафов. Это другой масштаб и другой сценарий применения по сравнению с объёмным газовым пожаротушением серверного зала.
| Задача | Возможный подход |
|---|---|
| Защита всей серверной комнаты | Система объёмного газового пожаротушения |
| Защита большого серверного зала / ЦОД | Рассчитанная централизованная или модульная газовая система с учётом всех зон |
| Отдельный серверный или электрический шкаф | Может рассматриваться локальное решение в зависимости от конструкции и рисков |
| UPS или батарейное помещение | Отдельный анализ пожарного риска с учётом типа батарей |
Какие данные нужны для проектирования пожаротушения серверной
Чтобы инженер мог выбрать тип системы и выполнить расчёт, недостаточно сообщить: «серверная 30 м²».
Для первоначального подбора желательно подготовить:
- Геометрию помещения: длину, ширину и высоту.
- Информацию о фальшполе: высоту, назначение, кабели и вентиляцию под ним.
- Информацию о подвесном потолке и инженерных коммуникациях над ним.
- Количество и расположение серверных стоек.
- Схему вентиляции и кондиционирования: приток, вытяжку, рециркуляцию, CRAC/CRAH.
- Режим работы вентиляции при пожаре.
- Количество дверей, технологических отверстий и кабельных проходок.
- Режим пребывания людей: постоянный, периодический или помещение преимущественно без персонала.
- Тип UPS и аккумуляторных батарей.
- Существующую пожарную сигнализацию и систему управления.
- Допустимое место для баллонов: в серверной, соседнем техническом помещении или отдельной станции.
- Требования к резервированию и непрерывности работы ЦОД.
Необходимо спроектировать газовое пожаротушение серверной или ЦОД?
Antifire выполняет проектирование систем пожаротушения с учётом защищаемого объёма, вентиляции, фальшпола, типа огнетушащего вещества, оборудования и взаимодействия с другими системами противопожарной защиты.
Нормативные требования к газовому пожаротушению серверной
В Украине базовые требования к системам противопожарной защиты устанавливает ДБН В.2.5-56:2014 «Системы противопожарной защиты» с действующими изменениями. С 1 марта 2026 года действует Изменение № 2 к этому ДБН.
Для стационарных систем газового пожаротушения применяется ДСТУ EN 15004-1:2022 «Стационарные системы пожаротушения. Системы газового пожаротушения. Часть 1. Проектирование, монтаж и техническое обслуживание» и соответствующие части серии стандартов для конкретных огнетушащих веществ.
При проектировании серверной также учитываются требования к пожарной сигнализации, управлению, оповещению, электротехническим и другим системам объекта.
Статья не заменяет проектную документацию. Состав противопожарной защиты и параметры газовой установки определяются по действующим нормативным документам, характеристикам конкретного объекта и технической документации оборудования.
Распространённые вопросы
Какое пожаротушение лучше для серверной?
Универсального решения не существует. Газовое пожаротушение часто используют для серверных из-за отсутствия водяного или порошкового загрязнения после выпуска. Но конкретный тип системы определяют по размерам помещения, вентиляции, оборудованию, режиму пребывания людей и другим параметрам.
Какой газ используют для пожаротушения серверных?
Могут применяться инертные газы IG-01, IG-100, IG-55, IG-541, FK-5-1-12, HFC-125, HFC-227ea и другие вещества, предусмотренные соответствующими системами и нормативными требованиями. Выбор выполняется для конкретного объекта.
Повреждает ли газ серверное оборудование?
Газовые огнетушащие вещества, предназначенные для таких систем, не образуют характерного для порошка слоя и не заливают оборудование водой. Однако совместимость конкретного вещества, параметры выпуска и условия применения необходимо проверять по документации системы.
Нужно ли отключать кондиционеры перед выпуском газа?
Алгоритм зависит от конкретной системы вентиляции и проекта. Воздухообмен, который может привести к потере огнетушащей концентрации или распространению пожара, должен учитываться в системе управления. Нельзя задавать универсальный алгоритм без анализа ЦОД.
Нужно ли тушить пространство под фальшполом?
Это зависит от его конструкции, наличия кабелей и другой пожарной нагрузки, воздухообмена и связи с основным серверным залом. Фальшпол необходимо оценивать как отдельную потенциальную зону ещё до расчёта системы.
Достаточно ли газового пожаротушения только внутри серверной стойки?
Локальная защита шкафа решает другую задачу, чем объёмное пожаротушение всего помещения. Достаточно ли её для конкретного объекта, определяют по рискам и нормативным требованиям.
Можно ли применять CO2 в серверной?
CO2 может использоваться для пожаротушения электрооборудования, но его огнетушащие концентрации опасны для людей. Для помещений, куда имеет доступ персонал, этот фактор существенно влияет на возможность и конфигурацию применения системы.
Потушит ли газовая система литий-ионный UPS?
Газовая система может подавлять пламя вокруг батарей, однако её не следует считать универсальным средством прекращения внутреннего теплового разгона литий-ионных элементов. Батарейная система требует отдельной оценки пожарного риска.
Заключение
Газовое пожаротушение серверной или ЦОД необходимо начинать не с выбора конкретного баллона или названия газа, а с анализа самого объекта.
Для правильного решения необходимо определить границы защищаемого пространства, учесть фальшпол и запотолочные зоны, проанализировать вентиляцию, оценить герметичность, место для баллонов, режим пребывания людей и отдельно рассмотреть риски UPS и аккумуляторных батарей.
Только после этого можно сравнивать инертные газы, FK-5-1-12, HFC-вещества или другие решения и выполнять расчёт системы.
