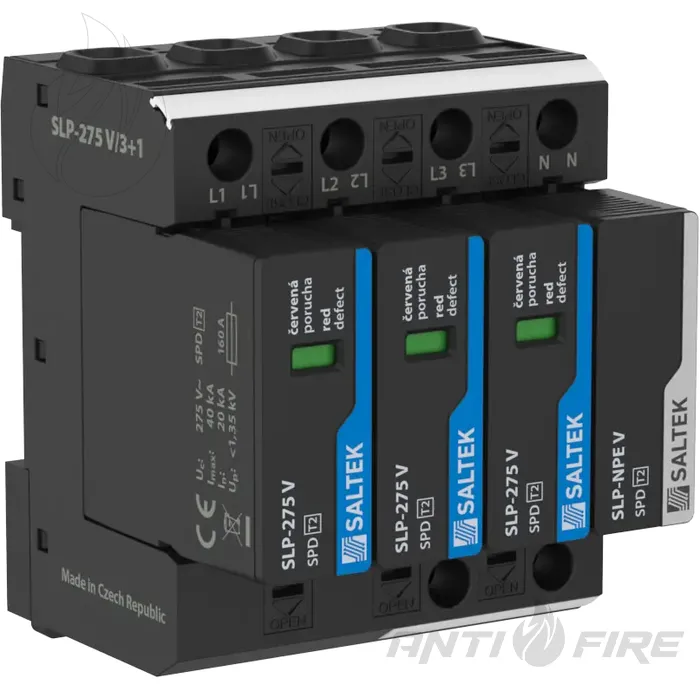

Ограничитель перенапряжения УЗИП SALTEK SLP-275 V/3+1
Описание и назначение
SLP-275 V/3+1 относится к УЗИП класса T2. В схеме L-N используется варисторная защита MOV с номинальным током разряда In 20 кА и максимальным током разряда Imax 40 кА по форме 8/20 мкс. Для канала N-PE производитель также указывает In 20 кА и Imax 40 кА. Уровень защиты напряжения составляет Up 1,35 кВ для L-N, 1,50 кВ для L-PE и 1,50 кВ для N-PE.
Исполнение V/3+1 соответствует схеме 3P+N: три варисторных канала L-N дополнены N-PE разрядником. Конструкция предусматривает сменные вставные модули, визуальную индикацию неисправности для L-N и механическую блокировку модуля. Дистанционная сигнализация в этой модификации не предусмотрена.
Инженерные особенности
- Класс T2 - применяется для ограничения индуцированных грозовых перенапряжений и коммутационных импульсов в низковольтных электроустановках.
- Схема 3+1 - три варисторных канала L-N дополнены инкапсулированным искровым разрядником N-PE.
- Uc 275 В AC L-N и 255 В AC N-PE - параметры максимального длительного рабочего напряжения для выбора УЗИП под конкретную схему сети.
- Сменные модули SLP-275 V/0 и SLP-NPE V/0 - позволяют заменять вставные элементы без демонтажа базовой части устройства.
- Визуальная индикация неисправности L-N - красное индикационное поле используется для контроля состояния варисторных модулей.
Схема подключения и требования к монтажу
УЗИП монтируется на DIN-рейку 35 мм в щитах низковольтной сети TT. Производитель также указывает применение в субраспределительных щитах систем TT и TN-S. Для подключения допускаются жесткие проводники сечением от 1 до 35 мм² и многопроволочные проводники сечением от 1 до 25 мм².
Максимальный аппарат защиты от сверхтока для этой модели - 160 A gL/gG. При монтаже нужно учитывать схему 3+1: отдельные варисторные каналы L-N и N-PE разрядник с собственными параметрами Uc, Up, In и Imax.
"
| Производитель | SALTEK |
| Модель | SLP-275 V/3+1 |
| Артикул / order number | A01946 |
| Тип УЗИП | T2 / Тип 2 |
| Конструкция | MOV + инкапсулированный искровой разрядник |
| Количество полюсов / схема | 3P+N / 3+1 |
| Тип сети | TT |
| Указанное применение | Субраспределительные щиты в системах TT и TN-S |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc L-N | 275 В AC |
| Максимальное длительное рабочее напряжение Uc N-PE | 255 В AC |
| Максимальная защита от сверхтока | 160 A gL/gG |
| Номинальный условный ток короткого замыкания ISCCR | 50 кА |
| Номинальный ток разряда In L-N, 8/20 мкс | 20 кА |
| Номинальный ток разряда In N-PE, 8/20 мкс | 20 кА |
| Максимальный ток разряда Imax L-N, 8/20 мкс | 40 кА |
| Максимальный ток разряда Imax N-PE, 8/20 мкс | 40 кА |
| Уровень защиты напряжения Up L-N | 1,35 кВ |
| Уровень защиты напряжения Up L-PE | 1,50 кВ |
| Уровень защиты напряжения Up N-PE | 1,50 кВ |
| Уровень защиты напряжения при 5 кА L-N Up | 0,90 кВ |
| Способность самостоятельно отключать сопровождающий ток N-PE Ifi | 0,1 кА |
| Время срабатывания L-N ta | 25 нс |
| Время срабатывания N-PE ta | 100 нс |
| TOV 5 с L-N | 335 В, выдерживает |
| TOV 120 мин L-N | 440 В, безопасный отказ |
| TOV 200 мс L-PE | 1455 В |
| TOV 200 мс N-PE | 1200 В, выдерживает |
| Сечение жестких проводников | 1–35 мм² |
| Сечение многопроволочных проводников | 1–25 мм² |
| Индикация неисправности L-N | Красное индикационное поле |
| Индикация неисправности N-PE | Нет |
| Дистанционная сигнализация | Нет |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Влажность | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000941 |
| Сменные модули | SLP-275 V/0, SLP-NPE V/0 |
| EAN | 8595090519461 |
"
