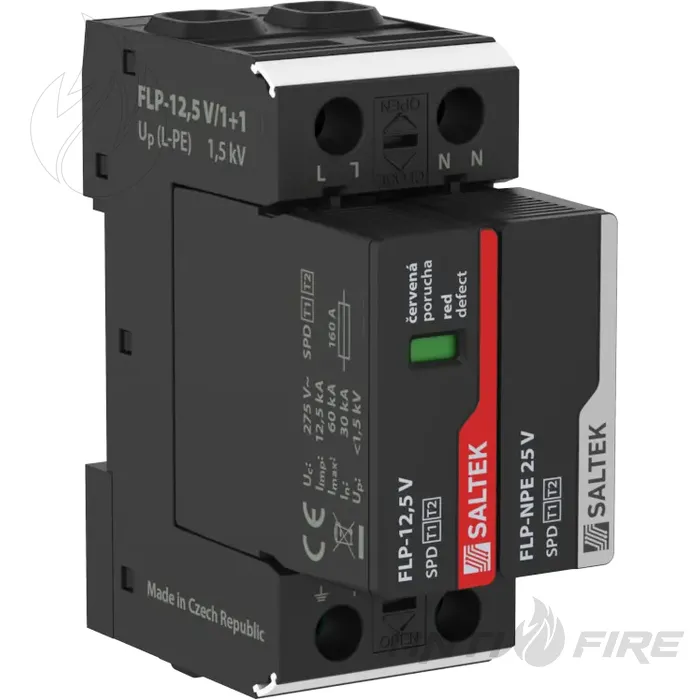

Ограничитель перенапряжения УЗИП SALTEK FLP-12,5 V/1+1
Описание и назначение
УЗИП SALTEK FLP-12,5 V/1+1 - комбинированное устройство защиты для однофазной сети TT. Оно защищает электрооборудование от импульсных перенапряжений, которые могут появляться во время грозы, воздействия частичных токов молнии или резких коммутаций в сети.
Устройство устанавливается в электрощите на DIN-рейку 35 мм и работает как первая линия защиты для подключенного оборудования. Его применяют на вводе или в распределительных щитах, где нужно ограничить опасные импульсы до более безопасного уровня.
Особенность модели FLP-12,5 V/1+1 - схема 1+1 для сетей TT: защита выполняется между линией и нейтралью, а также между нейтралью и защитным проводником. Для этого в конструкции объединены варисторный защитный элемент и инкапсулированный искровой промежуток.
Модель имеет сменные модули, визуальную индикацию неисправности и фиксацию модуля. Такая конструкция упрощает обслуживание: при повреждении защитного элемента не нужно менять все устройство.
| Производитель / бренд | SALTEK |
| Тип устройства | комбинация варисторного разрядника и инкапсулированного искрового промежутка |
| Класс SPD | T1+T2 |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc L-N | 275 В AC |
| Максимальное длительное рабочее напряжение Uc N-PE | 255 В AC |
| Тип сети | TT |
| Конфигурация | 1+1 |
| Максимальная предварительная защита | 160 A gL/gG |
| Стойкость к току КЗ ISCCR | 50 кА |
| Суммарный ток отвода Itotal, 10/350 мкс | 25 кА |
| Импульсный ток молнии Iimp L-N, 10/350 мкс | 12,5 кА |
| Импульсный ток молнии Iimp N-PE, 10/350 мкс | 25 кА |
| Номинальный разрядный ток In L-N / N-PE, 8/20 мкс | 30 / 30 кА |
| Максимальный разрядный ток Imax L-N / N-PE, 8/20 мкс | 60 / 60 кА |
| Уровень защиты Up L-N / L-PE / N-PE | 1,50 / 1,50 / 1,50 кВ |
| Уровень защиты Up при 5 кА L-N | 0,90 кВ |
| Способность самостоятельно отключать сопровождающий ток N-PE Ifi | 0,1 кА |
| Время срабатывания ta L-N / N-PE | 25 / 100 нс |
| TOV 5 с L-N | 335 В, характеристика - выдерживает |
| TOV 200 мс N-PE | 1200 В, характеристика - выдерживает |
| Сечение подключения, сплошной проводник | 1–35 мм² |
| Сечение подключения, многопроволочный проводник | 1–25 мм² |
| Индикация неисправности | L-N - красное индикационное поле |
| Степень защиты | IP20 |
| Диапазон температур | -40…+80 °C |
| Влажность | 5–95 % |
| Стандарты | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM-класс | EC001457 |
| Сменные модули | FLP-12,5 V/0; FLP-NPE 25 V/0 |
| Дополнительная конструктивная особенность | блокировка модуля |
