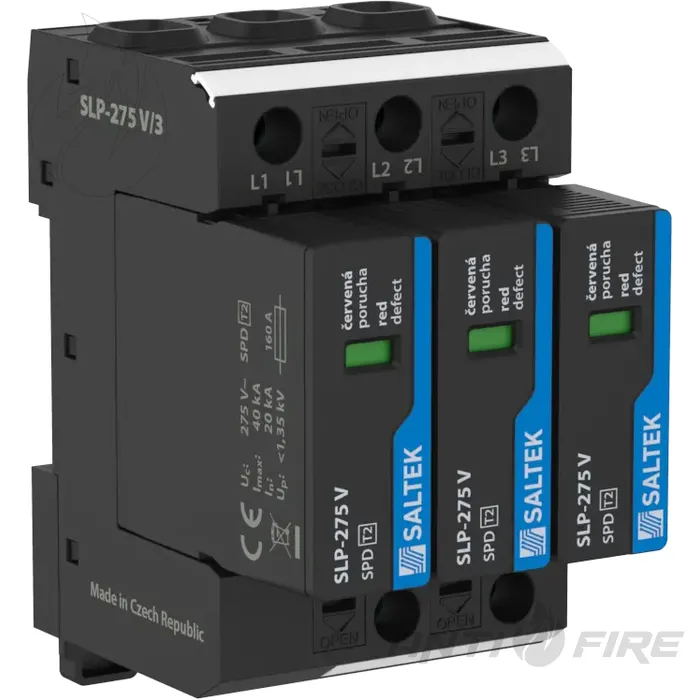

Ограничитель перенапряжения УЗИП SALTEK SLP-275 V/3
Описание и назначение
SLP-275 V/2 относится к варисторным УЗИП класса T2. В конструкции используется MOV-модуль, который ограничивает импульсное перенапряжение за счет нелинейной характеристики варистора. Номинальный ток разряда In по форме 8/20 мкс составляет 20 кА, максимальный ток разряда Imax - 40 кА. Уровень защиты напряжения Up составляет 1,35 кВ, а при токе 5 кА производитель указывает Up 0,90 кВ.
Исполнение V/2 соответствует двухполюсной схеме 2P. Конструкция предусматривает сменный вставной модуль, визуальную индикацию неисправности и механическую блокировку модуля. Дистанционная сигнализация в этой модификации не предусмотрена.
Инженерные особенности
- Варисторный модуль MOV - ограничивает импульсное перенапряжение между подключенными проводниками.
- Класс T2 - применяется для защиты от индуцированных грозовых перенапряжений и коммутационных импульсов в низковольтных сетях.
- Двухполюсное исполнение 2P - используется в схемах, где нужно защитить два рабочих проводника.
- Сменный модуль SLP-275 V/0 - позволяет заменить вставной элемент без демонтажа базовой части устройства.
- Визуальная индикация неисправности - красное индикационное поле используется для контроля состояния УЗИП в щите.

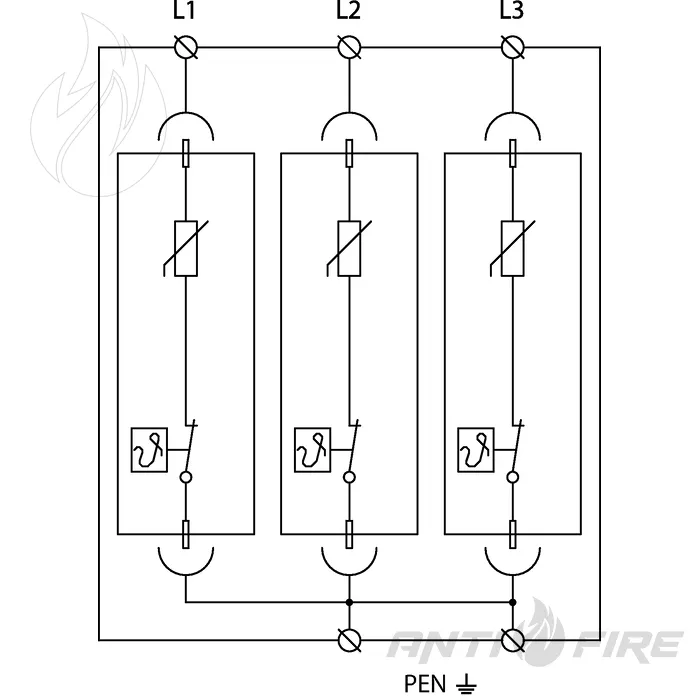

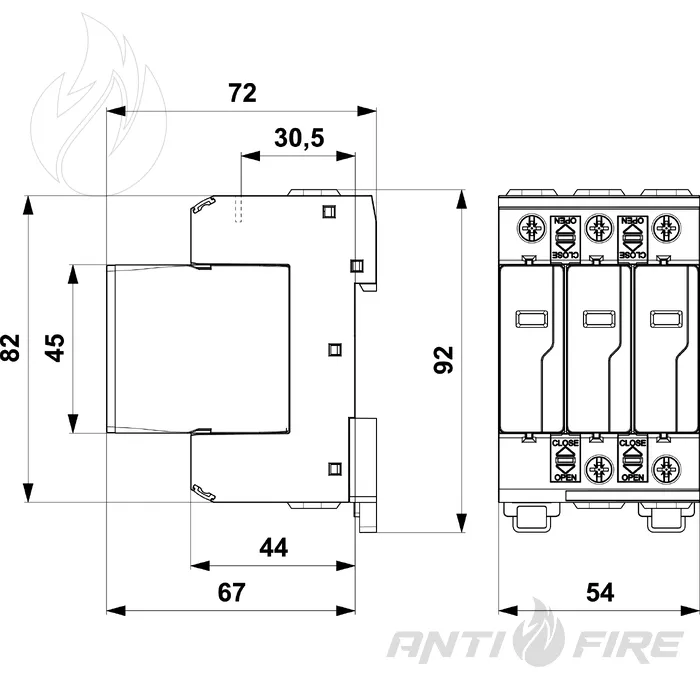

Схема подключения и требования к монтажу
УЗИП монтируется на DIN-рейку 35 мм в щитах низковольтной сети TN. Для подключения допускаются жесткие проводники сечением от 1 до 35 мм² и многопроволочные проводники сечением от 1 до 25 мм².
Максимальный аппарат защиты от сверхтока для этой модели - 160 A gL/gG. При монтаже нужно учитывать тип сети, длину присоединительных проводников, номинал защиты от сверхтока и схему подключения в конкретном распределительном щите.
| Производитель | SALTEK |
| Модель | SLP-275 V/3 |
| Артикул / order number | A01760 |
| Тип УЗИП | T2 / Тип 2 |
| Конструкция | MOV / варисторный УЗИП |
| Количество полюсов | 3P |
| Тип сети | TN |
| Указанное применение | Субраспределительные щиты в системах TN-C |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc AC | 275 В AC |
| Максимальное длительное рабочее напряжение Uc DC | 350 В DC |
| Максимальная защита от сверхтока | 160 A gL/gG |
| Номинальный условный ток короткого замыкания ISCCR | 50 кА |
| Номинальный ток разряда In, 8/20 мкс | 20 кА |
| Максимальный ток разряда Imax, 8/20 мкс | 40 кА |
| Уровень защиты напряжения Up | 1,35 кВ |
| Уровень защиты напряжения при 5 кА Up | 0,90 кВ |
| Время срабатывания ta | 25 нс |
| TOV 5 с L-N | 335 В, выдерживает |
| TOV 120 мин L-N | 440 В, безопасный отказ |
| Сечение жестких проводников | 1–35 мм² |
| Сечение многопроволочных проводников | 1–25 мм² |
| Индикация неисправности | Красное индикационное поле |
| Дистанционная сигнализация | Нет |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Влажность | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000941 |
| Сменный модуль | SLP-275 V/0 |
| EAN | 8595090517603 |
