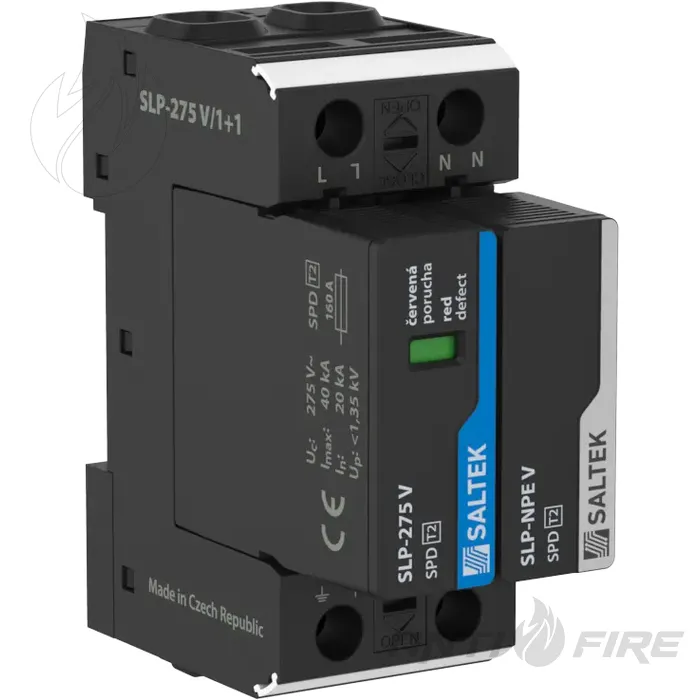

Ограничитель перенапряжения УЗИП SALTEK SLP-275 V/1+1
Описание и назначение
SLP-275 V/1+1 относится к УЗИП класса T2. В схеме L-N используется варисторный модуль MOV с номинальным током разряда In 20 кА и максимальным током разряда Imax 40 кА по форме 8/20 мкс. Для канала N-PE производитель также указывает In 20 кА и Imax 40 кА. Уровень защиты напряжения составляет Up 1,35 кВ для L-N, 1,50 кВ для L-PE и 1,50 кВ для N-PE.
Исполнение V/1+1 соответствует схеме 1P+N: один варисторный канал L-N дополнен N-PE разрядником. Конструкция предусматривает сменные вставные модули, визуальную индикацию неисправности для L-N и механическую блокировку модуля. Дистанционная сигнализация в этой модификации не предусмотрена.
Инженерные особенности
- Класс T2 - применяется для ограничения индуцированных грозовых перенапряжений и коммутационных импульсов в низковольтных электроустановках.
- Схема 1+1 - варисторный канал L-N дополнен инкапсулированным искровым разрядником N-PE.
- Uc 275 В AC L-N и 255 В AC N-PE - параметры максимального длительного рабочего напряжения для выбора УЗИП под конкретную схему сети.
- Сменные модули SLP-275 V/0 и SLP-NPE V/0 - позволяют заменять вставные элементы без демонтажа базовой части устройства.
- Визуальная индикация неисправности L-N - красное индикационное поле используется для контроля состояния варисторного модуля.

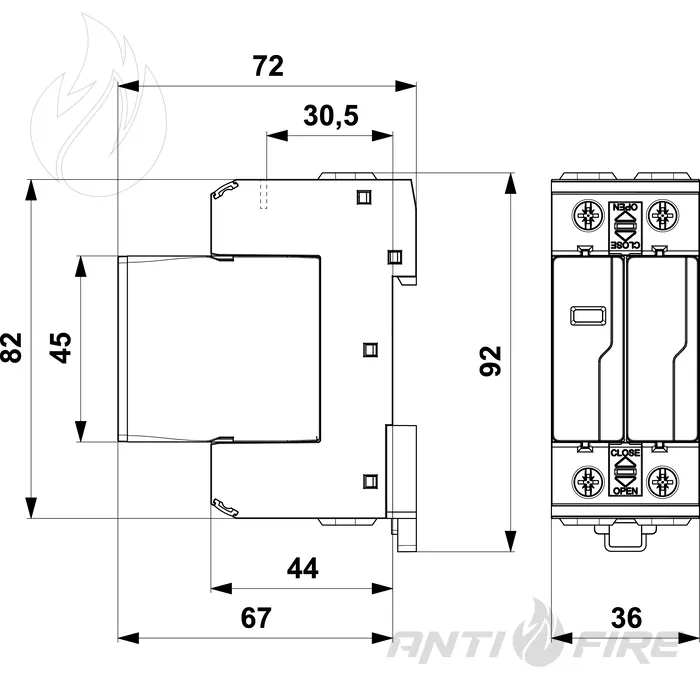

Схема подключения и требования к монтажу
УЗИП монтируется на DIN-рейку 35 мм в щитах низковольтной сети TT. Для подключения допускаются жесткие проводники сечением от 1 до 35 мм² и многопроволочные проводники сечением от 1 до 25 мм².
Максимальный аппарат защиты от сверхтока для этой модели - 160 A gL/gG. При монтаже нужно учитывать схему 1+1: отдельный варисторный канал L-N и N-PE разрядник с собственными параметрами Uc, Up, In и Imax.
| Производитель | SALTEK |
| Модель | SLP-275 V/1 |
| Артикул / order number | A01617 |
| Тип УЗИП | T2 / Тип 2 |
| Конструкция | MOV / варисторный УЗИП |
| Количество полюсов | 1P |
| Тип сети | TN |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc AC | 275 В AC |
| Максимальное длительное рабочее напряжение Uc DC | 350 В DC |
| Максимальная защита от сверхтока | 160 A gL/gG |
| Номинальный условный ток короткого замыкания ISCCR | 50 кА |
| Номинальный ток разряда In, 8/20 мкс | 20 кА |
| Максимальный ток разряда Imax, 8/20 мкс | 40 кА |
| Уровень защиты напряжения Up | 1,35 кВ |
| Уровень защиты напряжения при 5 кА Up | 0,90 кВ |
| Время срабатывания ta | 25 нс |
| TOV 5 с L-N | 335 В, выдерживает |
| TOV 120 мин L-N | 440 В, безопасный отказ |
| Сечение жестких проводников | 1–35 мм² |
| Сечение многопроволочных проводников | 1–25 мм² |
| Индикация неисправности | Красное индикационное поле |
| Дистанционная сигнализация | Нет |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Влажность | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000941 |
| Сменный модуль | SLP-275 V/0 |
| EAN | 8595090516170 |
