Ограничитель перенапряжения УЗИП SALTEK FLP-PV550 V/U

SALTEK

Ограничитель перенапряжения УЗИП SALTEK FLP-PV550 V/U

Ограничитель перенапряжения УЗИП SALTEK FLP-PV550 V/U (фото 2)

Ограничитель перенапряжения УЗИП SALTEK FLP-PV550 V/U (фото 3)

Ограничитель перенапряжения УЗИП SALTEK FLP-PV550 V/U thumb-1

Ограничитель перенапряжения УЗИП SALTEK FLP-PV550 V/U thumb-2

Ограничитель перенапряжения УЗИП SALTEK FLP-PV550 V/U thumb-3

В наличии

Код:

Бренд: SALTEK

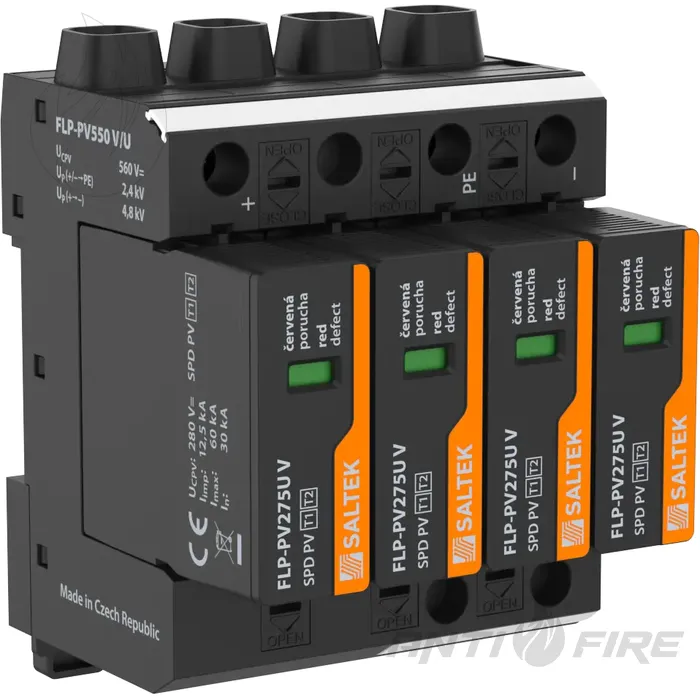

SALTEK FLP-PV550 V/U – это комбинированное устройство защиты от импульсных перенапряжений (УЗИП) класса Т1+Т2, разработанное для защиты фотоэлектрических (солнечных) систем постоянного тока с рабочим напряжением до 550 В DC. Прибор предназначен для защиты инверторов и солнечных панелей от токов прямых ударов молнии, а также от грозовых и коммутационных всплесков напряжения. Благодаря U-образной схеме подключения с двумя сменными варисторными модулями и встроенной системой терморасцепления устройство гарантирует высокий уровень пожарной безопасности и надежности макросистем солнечной генерации.

К сравнению Убрать Сравнить 0

В избранное Убрать

0 отзывов

8 493 ₴

Оптовая цена - узнать

Пригласить на тендер

В кредит или частями

Купить в 1 клик

Монтаж

Нужна помощь
с выбором?

+38 (050) 744 33 66

Онлайн Консультация

Доставка

Доставка операторами "Новая почта", "Meest". Отправка по Украине. Курьер по Киеву. Самовывоз.

Оплата

Безналичный расчет с НДС и без, Наличные, Карточка, Рассрочка и оплата частями

Гарантия

Официальная гарантия от производителя: 12 месяцев. Возврат или обмен в течение 14 дней

Описание

Характеристики

Видеообзор

Инструкции

Отзывы

Описание и назначение

FLP-PV550 V/U относится к УЗИП для фотоэлектрических систем класса PV T1, PV T2. Устройство выполнено на базе MOV и работает как варисторный разрядник тока молнии и ограничитель импульсных перенапряжений в схеме U. Производитель указывает импульсный ток молнии Iimp 12,50 кА по форме 10/350 мкс и общий ток разряда Itotal 25,00 кА по форме 10/350 мкс.

Для импульса 8/20 мкс номинальный ток разряда In составляет 30 кА, максимальный ток разряда Imax - 60 кА, общий ток разряда Itotal - 120 кА. Уровень защиты напряжения Up составляет 4,80 кВ в режиме +/- и 2,40 кВ в режимах +/PE, -/PE. При подборе устройства нужно учитывать требование производителя: UCPV должно быть не меньше чем 1,2 × UOC STC фотоэлектрического массива.

Инженерные особенности

Класс PV T1, PV T2 - комбинированный УЗИП для фотоэлектрических систем постоянного тока.
Схема U - исполнение для PV-цепей с режимами защиты +/- и +/PE, -/PE.
UCPV 560 В DC - максимальное рабочее напряжение для режимов +/PE и -/PE.
In 30 кА и Imax 60 кА - параметры разрядной способности для импульса 8/20 мкс.
Сменный модуль FLP-PV275U V/0 - позволяет заменять вставной элемент без демонтажа базовой части устройства.
Визуальная индикация неисправности - красное индикационное поле используется для контроля состояния УЗИП в щите.

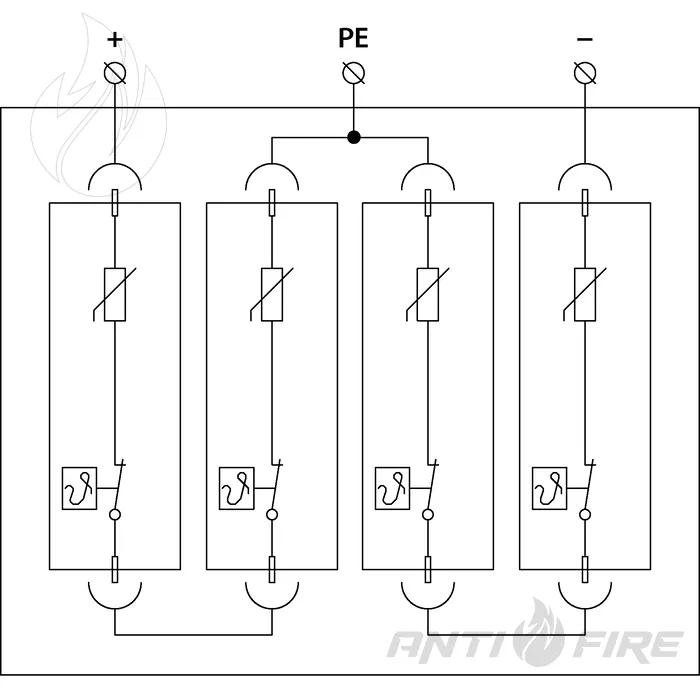

Схема подключения и требования к монтажу

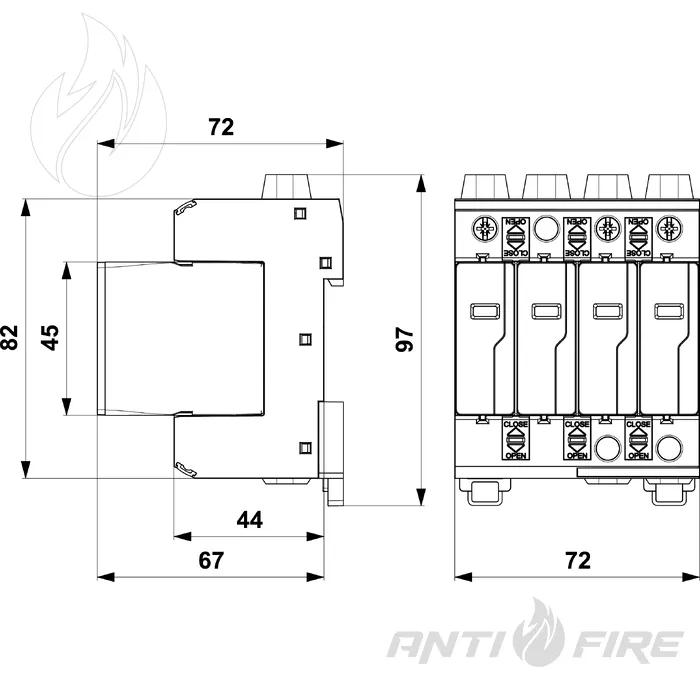

Устройство монтируется на DIN-рейку 35 мм в щитах фотоэлектрических систем постоянного тока. Для подключения допускаются жесткие проводники сечением от 1 до 35 мм² и многопроволочные проводники сечением от 1 до 25 мм².

Номинальный ток короткого замыкания для PV-цепи ISCPV составляет 10 000 A DC. При выборе УЗИП нужно проверять напряжение холостого хода PV-массива UOC STC: для этой модели UCPV должно быть не меньше чем 1,2 × UOC STC.

Бренд:

SALTEK

Уровень защиты напряжения Up:

4.80 кВ

Импульсный ток молнии:

12.5 кА

Максимальное рабочее напряжение Uc:

560 В DC

Тип сети/приложения:

DC / PV

Количество полюсов/линий:

2P DC/PV

Класс защиты:

PV Тип 1+2 / PV T1+T2

Производитель	SALTEK
Модель	FLP-PV550 V/U
Артикул / order number	A06145
Тип УЗИП	PV T1, PV T2 / PV Тип 1+2
Конструкция	MOV / варисторный УЗИП
Схема	U
Количество полюсов	Не указано
Тип сети / применение	PV / DC
Монтаж	DIN-рейка 35 мм
Номинальное напряжение Un	Не указано
Максимальное рабочее напряжение UCPV +/PE, -/PE	560 В DC
Номинальный ток короткого замыкания ISCPV	10 000 A DC
Остаточный ток IPE +/PE, -/PE AC	0,500 мА AC
Остаточный ток IPE +/PE, -/PE DC	0,010 мА DC
Общий ток разряда Itotal, 10/350 мкс	25,00 кА
Импульсный ток молнии Iimp, 10/350 мкс	12,50 кА
Общий ток разряда Itotal, 8/20 мкс	120,00 кА
Номинальный ток разряда In, 8/20 мкс	30,00 кА
Максимальный ток разряда Imax, 8/20 мкс	60,00 кА
Уровень защиты напряжения Up +/-	4,80 кВ
Уровень защиты напряжения Up +/PE, -/PE	2,40 кВ
Время срабатывания ta	25 нс
Сечение жестких проводников	1–35 мм²
Сечение многопроволочных проводников	1–25 мм²
Индикация неисправности	Красное индикационное поле
Дистанционная сигнализация	Нет
Степень защиты	IP20
Температура окружающей среды	от -40 до +80 °C
Стандарт	EN 61643-31, IEC 61643-31
ETIM Class	EC001457
Сменный модуль	FLP-PV275U V/0
EAN	8595090561453
