Ограничитель перенапряжения УЗИП SALTEK FLP-PV1000 /Y
Описание и назначение

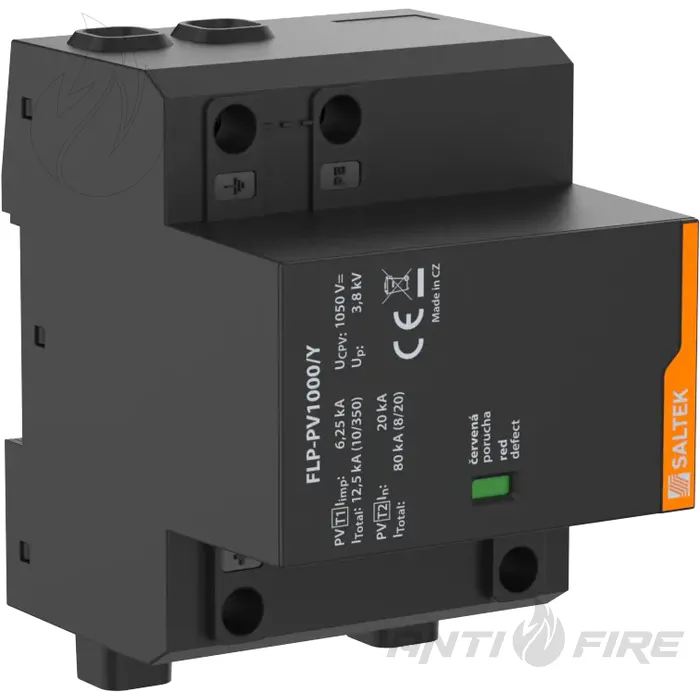

FLP-PV1000/Y относится к УЗИП для фотоэлектрических систем класса PV T1, PV T2. Устройство выполнено на базе MOV и работает как варисторный разрядник тока молнии и ограничитель импульсных перенапряжений в схеме Y. Производитель указывает импульсный ток молнии Iimp 6,25 кА по форме 10/350 мкс и общий ток разряда Itotal 12,50 кА по форме 10/350 мкс.
Для импульса 8/20 мкс номинальный ток разряда In составляет 20 кА, максимальный ток разряда Imax - 40 кА, общий ток разряда Itotal - 80 кА. Уровень защиты напряжения Up составляет 3,80 кВ в режиме +/- и 3,80 кВ в режимах +/PE, -/PE. При подборе устройства для PV-цепи нужно учитывать требование производителя: максимальное длительное рабочее напряжение UCPV должно быть не меньше чем 1,2 × UOC STC фотоэлектрического массива.
Инженерные особенности
- Класс PV T1, PV T2 - применение в фотоэлектрических системах как комбинированный УЗИП для отвода импульсных токов и ограничения перенапряжений.
- Схема Y - конструктивное исполнение для PV-цепей постоянного тока с режимами защиты +/- и +/PE, -/PE.
- UCPV 1050 В DC - максимальное рабочее напряжение для режимов +/PE и -/PE.
- In 20 кА и Imax 40 кА - параметры разрядной способности для импульса 8/20 мкс.
- Визуальная индикация неисправности - красное индикационное поле используется для контроля состояния УЗИП в щите.
Схема подключения и требования к монтажу

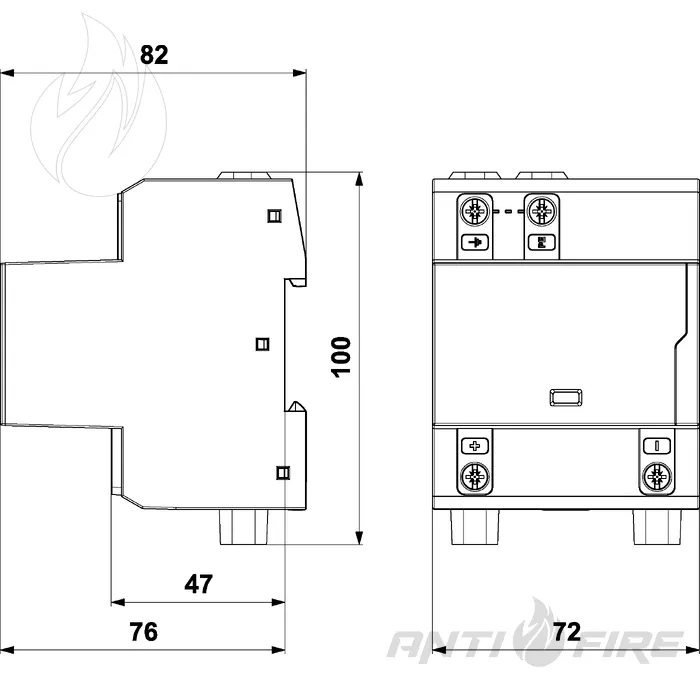

Устройство монтируется на DIN-рейку 35 мм в щитах фотоэлектрических систем постоянного тока. Для подключения допускаются жесткие проводники сечением от 4 до 35 мм² и многопроволочные проводники сечением от 2,5 до 25 мм².
Номинальный ток короткого замыкания для PV-цепи ISCPV составляет 10 000 A DC. При выборе УЗИП нужно проверять напряжение холостого хода PV-массива UOC STC: для этой модели UCPV должно быть не меньше чем 1,2 × UOC STC.
| Производитель | SALTEK |
| Модель | FLP-PV1000/Y |
| Артикул / order number | A04201 |
| Тип УЗИП | PV T1, PV T2 / PV Тип 1+2 |
| Конструкция | MOV / варисторный УЗИП |
| Схема | Y |
| Количество полюсов | Не указано |
| Тип сети / применение | PV / DC |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | Не указано |
| Максимальное рабочее напряжение UCPV +/PE, -/PE | 1050 В DC |
| Номинальный ток короткого замыкания ISCPV | 10 000 A DC |
| Остаточный ток IPE +/PE, -/PE | 1,000 мА AC; 0,010 мА DC |
| Общий ток разряда Itotal, 10/350 мкс | 12,50 кА |
| Импульсный ток молнии Iimp, 10/350 мкс | 6,25 кА |
| Общий ток разряда Itotal, 8/20 мкс | 80 кА |
| Номинальный ток разряда In, 8/20 мкс | 20 кА |
| Максимальный ток разряда Imax, 8/20 мкс | 40 кА |
| Уровень защиты напряжения Up +/- | 3,80 кВ |
| Уровень защиты напряжения Up +/PE, -/PE | 3,80 кВ |
| Время срабатывания ta | 25 нс |
| Сечение жестких проводников | 4–35 мм² |
| Сечение многопроволочных проводников | 2,5–25 мм² |
| Индикация неисправности | Красное индикационное поле |
| Дистанционная сигнализация | Нет |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Стандарт | EN 61643-31, IEC 61643-31 |
| ETIM Class | EC001457 |
| EAN | 8595090542018 |
