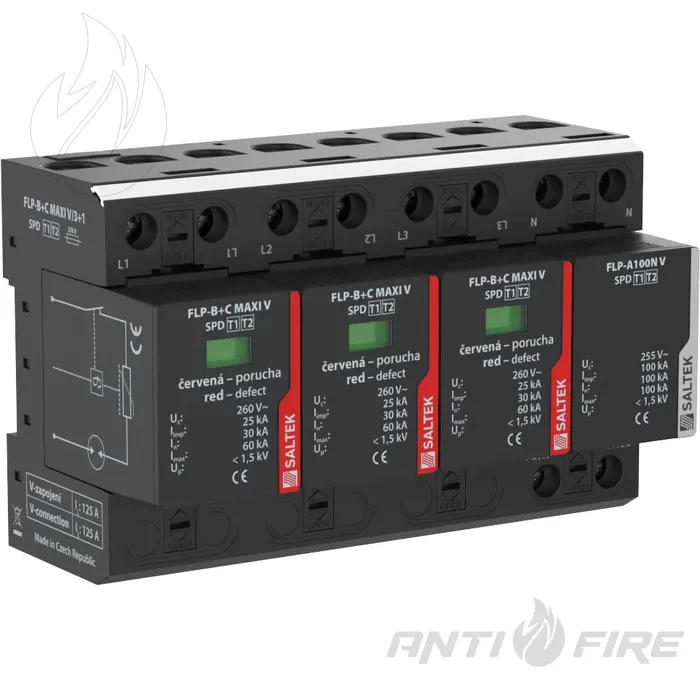

Ограничитель перенапряжения УЗИП SALTEK FLP-B+C MAXI V/3+1
Описание и назначение
FLP-B+C MAXI V/3+1 относится к комбинированным УЗИП класса T1,T2. Устройство имеет схему 3+1: три канала L-N с импульсным током молнии Iimp 25 кА по форме 10/350 мкс и N-PE канал с Iimp 100 кА. Для цепи L-N номинальный ток разряда In составляет 30 кА, максимальный ток разряда Imax - 60 кА. Для N-PE значения In и Imax составляют 100 кА.
Конструкция предусматривает сменные вставные модули, визуальную индикацию неисправности для L-N и механическую блокировку модуля. В технических параметрах производителя указано остаточное напряжение MOV при In - 0,85 кВ. Исполнение V/3+1 применяется в сетях TT, где между N и PE используется отдельный искровой разрядник NPE.
Инженерные особенности
- Класс T1,T2 - комбинированный УЗИП Типа 1+2 для установки на вводе или в главном распределительном щите.
- Схема 3+1 для TT - три L-N канала дополнены отдельным N-PE искровым разрядником.
- Iimp 25 кА L-N и 100 кА N-PE - параметры для отвода импульсного тока молнии по форме 10/350 мкс.
- Сменные модули FLP-B+C MAXI V/0 и FLP-A100N V/0 - позволяют заменять вставные элементы без демонтажа базовой части устройства.
- Визуальная индикация неисправности L-N - красное индикационное поле используется для контроля состояния рабочих модулей.

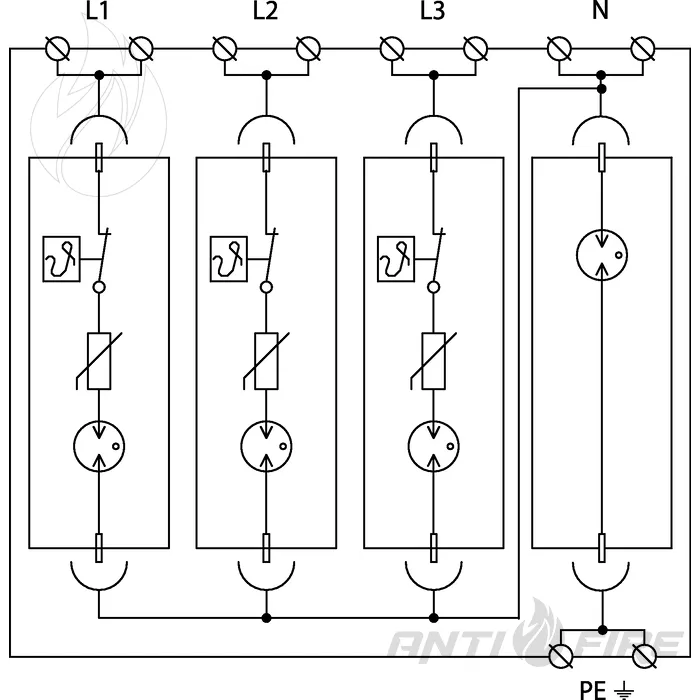

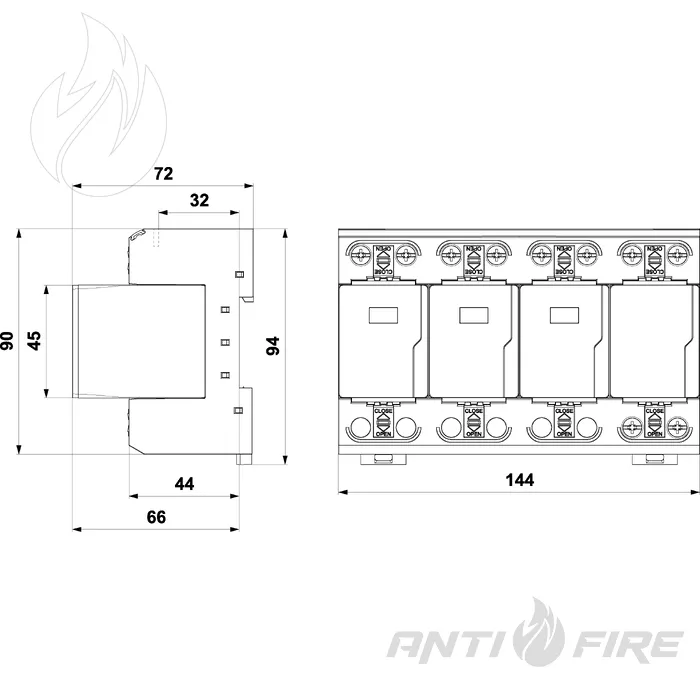

Схема подключения и требования к монтажу
УЗИП монтируется на DIN-рейку 35 мм в щитах сети TT. Для подключения допускаются жесткие проводники сечением от 2,5 до 50 мм² и многопроволочные проводники сечением от 2,5 до 35 мм².
Максимальный аппарат защиты от сверхтока для этой модели - 250 A gL/gG. Для подключения по схеме «V» производитель указывает номинальный ток нагрузки IL 125 A и максимальную защиту от сверхтока 125 A gL/gG.
| Производитель | SALTEK |
| Модель | FLP-B+C MAXI V/3+1 |
| Артикул / order number | A05096 |
| Тип УЗИП | T1,T2 / Тип 1+2 |
| Количество полюсов / схема | 3P+N / 3+1 |
| Тип сети | TT |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc L-N | 260 В AC |
| Максимальное длительное рабочее напряжение Uc N-PE | 255 В AC |
| Номинальный ток нагрузки для подключения «V» IL | 125 A |
| Максимальная защита от сверхтока | 250 A gL/gG |
| Максимальная защита от сверхтока для подключения «V» | 125 A gL/gG |
| Номинальный условный ток короткого замыкания ISCCR | 50 кА |
| Общий ток разряда Itotal, 10/350 мкс | 100 кА |
| Импульсный ток молнии Iimp L-N, 10/350 мкс | 25 кА |
| Импульсный ток молнии Iimp N-PE, 10/350 мкс | 100 кА |
| Номинальный ток разряда In L-N, 8/20 мкс | 30 кА |
| Номинальный ток разряда In N-PE, 8/20 мкс | 100 кА |
| Максимальный ток разряда Imax L-N, 8/20 мкс | 60 кА |
| Максимальный ток разряда Imax N-PE, 8/20 мкс | 100 кА |
| Уровень защиты напряжения Up L-N | 1,50 кВ |
| Уровень защиты напряжения Up L-PE | 2,20 кВ |
| Уровень защиты напряжения Up N-PE | 1,50 кВ |
| Остаточное напряжение MOV при In URES | 0,85 кВ |
| Способность самостоятельно отключать сопровождающий ток N-PE Ifi | 0,1 кА |
| Время срабатывания L-N ta | 100 нс |
| Время срабатывания N-PE ta | 100 нс |
| TOV 5 с L-N | 335 В, выдерживает |
| TOV 120 мин L-N | 440 В, выдерживает |
| TOV 200 мс N-PE | 1200 В, выдерживает |
| Сечение жестких проводников | 2,5–50 мм² |
| Сечение многопроволочных проводников | 2,5–35 мм² |
| Индикация неисправности L-N | Красное индикационное поле |
| Индикация неисправности N-PE | Нет |
| Дистанционная сигнализация | Нет |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Влажность | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| Сменные модули | FLP-B+C MAXI V/0, FLP-A100N V/0 |
| EAN | 8595090550969 |
