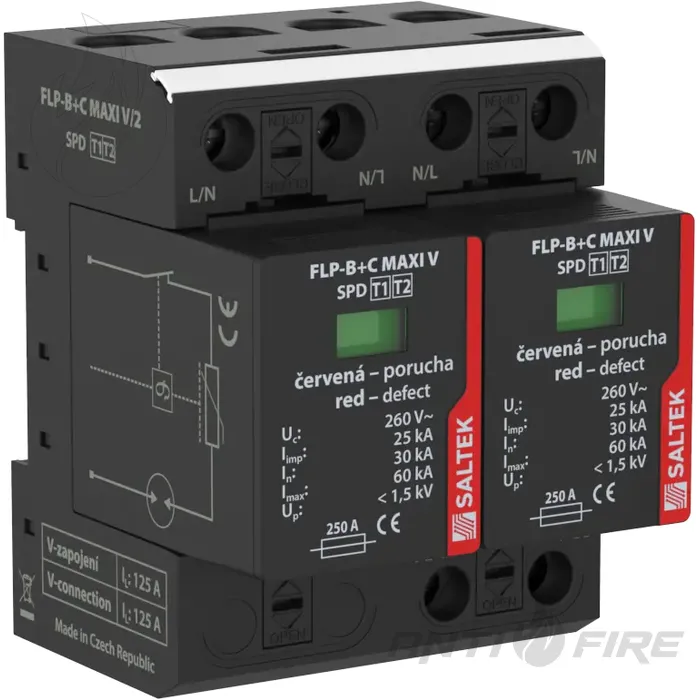

Ограничитель перенапряжения УЗИП SALTEK FLP-B+C MAXI V/2

Ограничитель перенапряжения УЗИП SALTEK FLP-B+C MAXI V/2 (фото 2)

Ограничитель перенапряжения УЗИП SALTEK FLP-B+C MAXI V/2 (фото 3)

Ограничитель перенапряжения УЗИП SALTEK FLP-B+C MAXI V/2 thumb-1

Ограничитель перенапряжения УЗИП SALTEK FLP-B+C MAXI V/2 thumb-2

Ограничитель перенапряжения УЗИП SALTEK FLP-B+C MAXI V/2 thumb-3

В наличии

Код:

Бренд: SALTEK

SALTEK FLP-B+C MAXI V/2 – двухполюсное устройство защиты от импульсных перенапряжений Типа 1+2 для низковольтных сетей TN. УЗИП предназначен для ограничения перенапряжений, связанных с прямыми или косвенными воздействиями молнии. Устройство устанавливается на границе зон LPZ 0 и LPZ 1 или выше, предпочтительно в главных щитах распределительных. Монтаж производится на DIN-рейку 35 мм.

К сравнению Убрать Сравнить 0

В избранное Убрать

0 отзывов

12 116 ₴

Оптовая цена - узнать

Пригласить на тендер

В кредит или частями

Купить в 1 клик

Монтаж

Нужна помощь
с выбором?

+38 (050) 744 33 66

Онлайн Консультация

Доставка

Доставка операторами "Новая почта", "Meest". Отправка по Украине. Курьер по Киеву. Самовывоз.

Оплата

Безналичный расчет с НДС и без, Наличные, Карточка, Рассрочка и оплата частями

Гарантия

Официальная гарантия от производителя: 12 месяцев. Возврат или обмен в течение 14 дней

Описание

Характеристики

Видеообзор

Инструкции

Отзывы

Описание и назначение

FLP-B+C MAXI V/2 относится к комбинированным УЗИП класса T1,T2. Устройство имеет импульсный ток молнии Iimp 25 кА по форме 10/350 мкс, номинальный ток разряда In 30 кА и максимальный ток разряда Imax 60 кА по форме 8/20 мкс. Уровень защиты напряжения Up составляет 1,50 кВ.

Конструкция предусматривает сменный вставной модуль, визуальную индикацию неисправности и механическую блокировку модуля. В технических параметрах производителя указано остаточное напряжение MOV при In - 0,85 кВ. Исполнение V/2 соответствует двухполюсной схеме 2P и применяется в сетях TN.

Инженерные особенности

Класс T1,T2 - комбинированное исполнение УЗИП Типа 1+2 для установки на вводе или в главном распределительном щите.
Iimp 25 кА, 10/350 мкс - параметр для отвода импульсного тока молнии соответствующей формы.
Общий ток разряда Itotal 50 кА, 10/350 мкс - характеристика суммарной разрядной способности двухполюсного исполнения.
Сменный модуль FLP-B+C MAXI V/0 - позволяет заменить вставной элемент без демонтажа базовой части устройства.
Визуальная индикация неисправности - красное индикационное поле используется для контроля состояния УЗИП в щите.

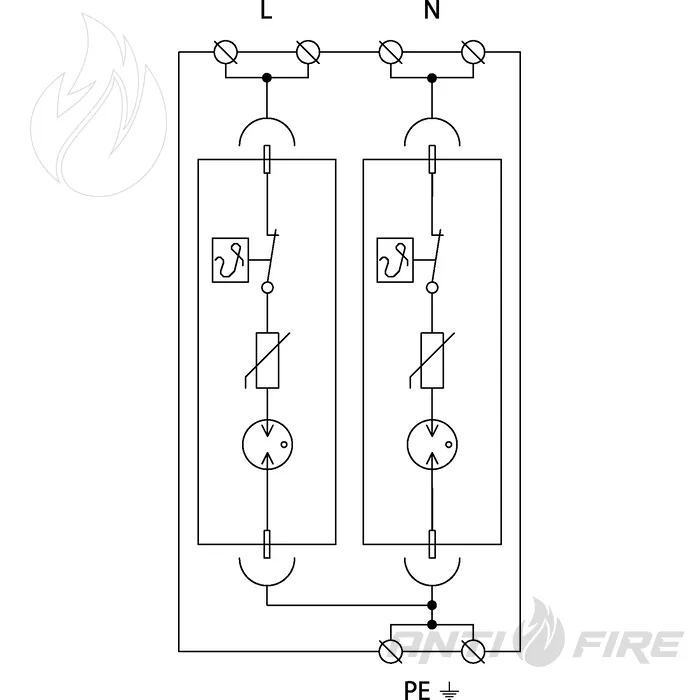

Схема подключения и требования к монтажу

УЗИП монтируется на DIN-рейку 35 мм в щитах сети TN. Для подключения допускаются жесткие проводники сечением от 2,5 до 50 мм² и многопроволочные проводники сечением от 2,5 до 35 мм².

Максимальный аппарат защиты от сверхтока для этой модели - 250 A gL/gG. Для подключения по схеме «V» производитель указывает номинальный ток нагрузки IL 125 A и максимальную защиту от сверхтока 125 A gL/gG.

Бренд:

SALTEK

Уровень защиты напряжения Up:

1.50 кВ

Импульсный ток молнии:

25 кА

Максимальное рабочее напряжение Uc:

260 В AC

Тип сети/приложения:

TN-S

Количество полюсов/линий:

Класс защиты:

Тип 1+2 / T1+T2

Производитель	SALTEK
Модель	FLP-B+C MAXI V/2
Артикул / order number	A05092
Тип УЗИП	T1,T2 / Тип 1+2
Количество полюсов	2P
Тип сети	TN
Монтаж	DIN-рейка 35 мм
Номинальное напряжение Un	230 В AC
Максимальное длительное рабочее напряжение Uc	260 В AC
Номинальный ток нагрузки для подключения «V» IL	125 A
Максимальная защита от сверхтока	250 A gL/gG
Максимальная защита от сверхтока для подключения «V»	125 A gL/gG
Номинальный условный ток короткого замыкания ISCCR	50 кА
Общий ток разряда Itotal, 10/350 мкс	50 кА
Импульсный ток молнии Iimp, 10/350 мкс	25 кА
Номинальный ток разряда In, 8/20 мкс	30 кА
Максимальный ток разряда Imax, 8/20 мкс	60 кА
Уровень защиты напряжения Up	1,50 кВ
Остаточное напряжение MOV при In URES	0,85 кВ
Время срабатывания ta	100 нс
TOV 5 с L-N	335 В, выдерживает
TOV 120 мин L-N	440 В, выдерживает
Сечение жестких проводников	2,5–50 мм²
Сечение многопроволочных проводников	2,5–35 мм²
Индикация неисправности	Красное индикационное поле
Дистанционная сигнализация	Нет
Степень защиты	IP20
Температура окружающей среды	от -40 до +80 °C
Влажность	5–95 %
Стандарт	EN 61643-11:2012, IEC 61643-11:2011
Сменный модуль	FLP-B+C MAXI V/0
EAN	8595090550921
