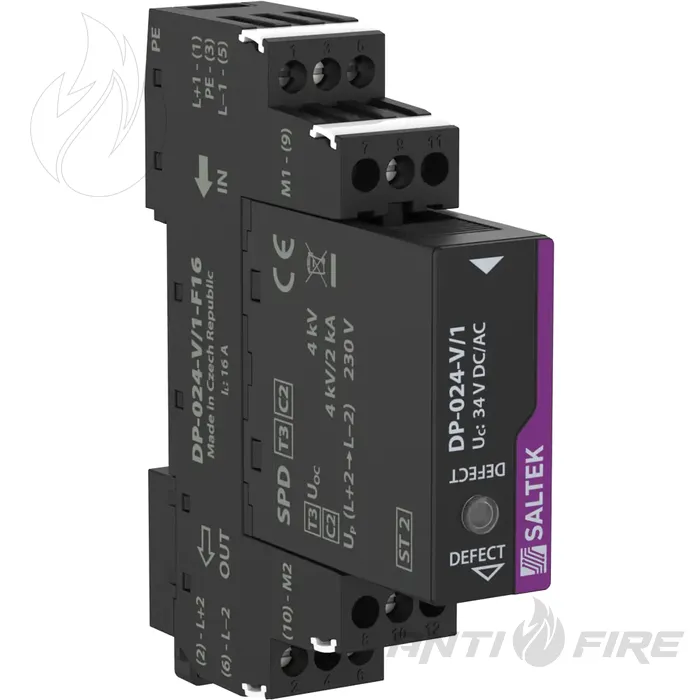

Ограничитель перенапряжения УЗИП SALTEK DP-024-V/1-F16
Описание и назначение
DP-024-V/1-F16 предназначен для защиты электрического и электронного оборудования от импульсных перенапряжений, которые могут возникать во время грозовых воздействий или коммутационных процессов. Это вставной модуль с визуальной индикацией неисправности; средний проводник отделен от защитного проводника через GDT.
Номинальное напряжение Un составляет 24 В AC, максимальное рабочее напряжение Uc - 34 В AC и 34 В DC. Номинальный ток нагрузки IL составляет 16 A. Для импульса 8/20 мкс производитель указывает номинальный ток разряда In 2,00 кА на жилу. Уровень защиты напряжения составляет 0,23 кВ в режиме L+–L-, 0,75 кВ в режиме L+(L-)–PE и 0,75 кВ в режиме M–PE.
Инженерные особенности
- УЗИП T3, C2 / ST 2 - защита низковольтного оборудования на локальном уровне, возле конечного устройства.
- Un 24 В AC и Uc 34 В AC/DC - параметры для подбора устройства под рабочее напряжение цепи.
- IL 16 A - номинальный ток нагрузки, который нужно учитывать при включении устройства в линию питания.
- In 2,00 кА на жилу - разрядная способность для импульса 8/20 мкс по классу C2.
- Разделение среднего проводника через GDT - конструктивное решение для связи с защитным проводником в соответствующем режиме защиты.
- Сменный модуль DP-024-V/1-0 - вставная конструкция позволяет заменить модуль без демонтажа базовой части.

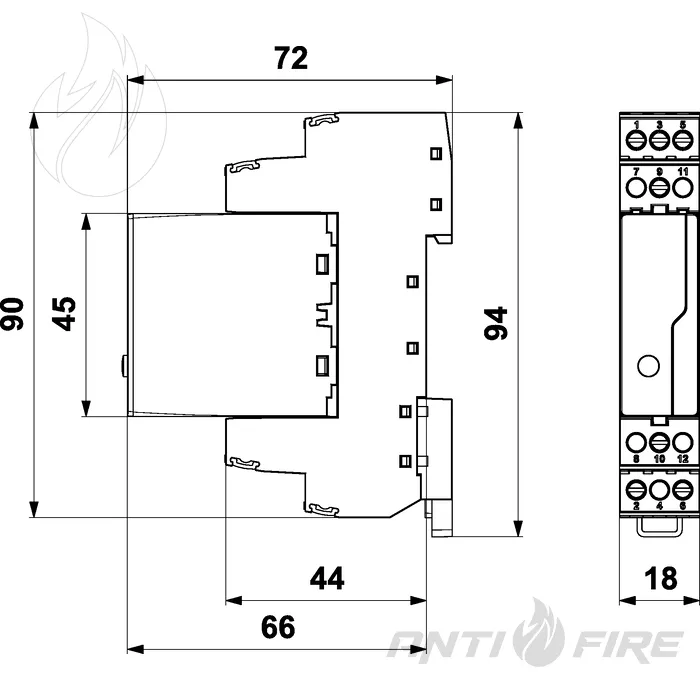

Схема подключения и требования к монтажу
Устройство монтируется на DIN-рейку 35 мм и подключается по схеме terminals-terminals. Для подключения допускаются жесткие проводники сечением от 0,14 до 4,00 мм² и многопроволочные проводники сечением от 0,14 до 2,50 мм².
Максимальная защита от сверхтока - 16 A gL/gG или автоматический выключатель B 16 A. При подборе DP-024-V/1-F16 нужно учитывать Un 24 В AC, Uc 34 В AC/DC, номинальный ток нагрузки 16 A и уровни защиты напряжения для режимов L+–L-, L+(L-)–PE и M–PE.
| Производитель | SALTEK |
| Модель | DP-024-V/1-F16 |
| Артикул / order number | A05665 |
| Тип УЗИП | T3, C2 |
| Размещение УЗИП | ST 2 |

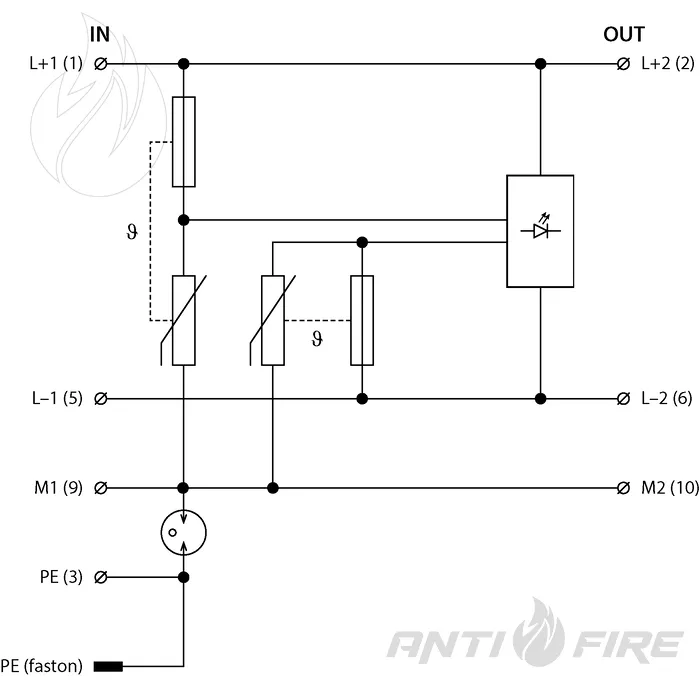

| Конструктивное исполнение | Вставной модуль, визуальная индикация неисправности, средний проводник отделен от PE через GDT |
| Количество полюсов | 1P |
| Назначение | Защита низковольтного электрического и электронного оборудования от импульсных перенапряжений |
| Монтаж | DIN-рейка 35 мм |
| Подключение вход-выход | Клеммы-клеммы |
| Номинальное напряжение Un | 24,00 В AC |
| Максимальное рабочее напряжение Uc AC | 34,00 В AC |
| Максимальное рабочее напряжение Uc DC | 34,00 В DC |
| Номинальный ток нагрузки IL | 16,000 A |
| Максимальная защита от сверхтока | 16 A gL/gG или B 16 A |
| C2 номинальный ток разряда In на жилу, 8/20 мкс | 2,00 кА |
| Максимальный ток разряда Imax | Не указано |
| Испытательное напряжение L+–L- | 4,0 кВ |
| Испытательное напряжение L+(L-)–PE | 4,0 кВ |
| Испытательное напряжение M–PE | 4,0 кВ |
| Уровень защиты напряжения L+–L- | 0,23 кВ |
| Уровень защиты напряжения L+(L-)–PE | 0,75 кВ |
| Уровень защиты напряжения M–PE | 0,75 кВ |
| C2 уровень защиты напряжения Up core-PE при In | 750,00 В |
| C2 уровень защиты напряжения Up core-core при In | 230,00 В |
| Время срабатывания L+–L- | 25 нс |
| Время срабатывания L+(L-)–PE | 100 нс |
| Время срабатывания M–PE | 100 нс |
| Сечение жестких проводников | 0,14–4,00 мм² |
| Сечение многопроволочных проводников | 0,14–2,50 мм² |
| Индикация неисправности | Красный индикатор |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +70 °C |
| Влажность | 5–95 % |
| Стандарт | EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012, EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| Сменный модуль | DP-024-V/1-0 |
| Таможенный код | 85363030 |
| EAN | 8595090556657 |
