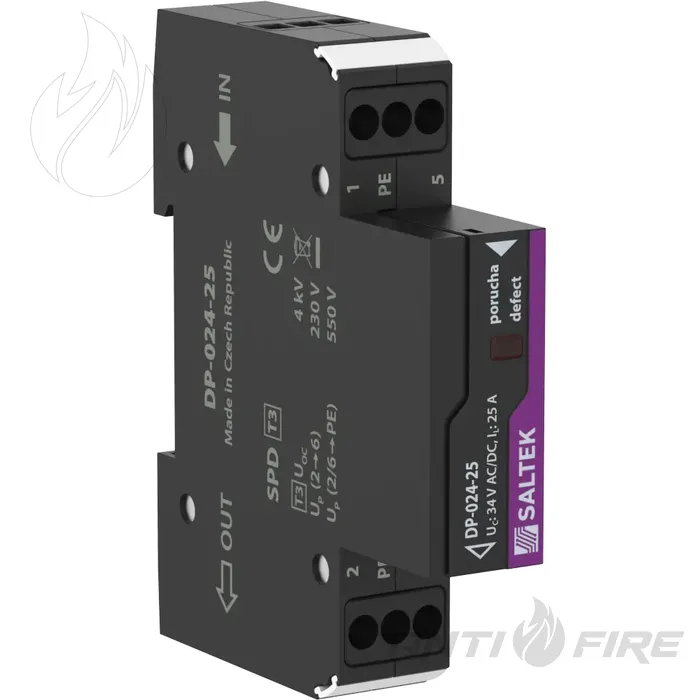

Ограничитель перенапряжения УЗИП SALTEK DP-024-25
Описание и назначение
DP-024-25 предназначен для защиты ELV-оборудования от импульсных перенапряжений, которые могут возникать вследствие индуцированных перенапряжений во время грозы или коммутационных процессов. Устройство применяется как УЗИП Тип 3 и устанавливается непосредственно возле оборудования, которое нужно защитить.
Номинальное напряжение Un составляет 24 В AC, максимальное рабочее напряжение Uc - 36 В AC и 36 В DC. Номинальный ток нагрузки IL составляет 25 A. Для импульса 8/20 мкс номинальный ток разряда In 2,00 кА на жилу. Уровень защиты напряжения составляет 0,23 кВ в режиме L+–L- и 0,55 кВ в режиме L+(L-)–PE.
Инженерные особенности
- УЗИП Тип 3 / ST 2 - защита оборудования на локальном уровне, возле конечного устройства.
- Un 24 В AC и Uc 36 В AC/DC - параметры для подбора устройства под рабочее напряжение ELV-цепи.
- IL 25 A - номинальный ток нагрузки, который нужно учитывать при подключении в цепь питания.
- In 2,00 кА на жилу - разрядная способность для импульса 8/20 мкс.
- Визуальная индикация неисправности - красный индикатор показывает состояние защитного элемента.
- Клеммное подключение - подключение вход-выход выполняется через клеммы без разъемов специального типа.

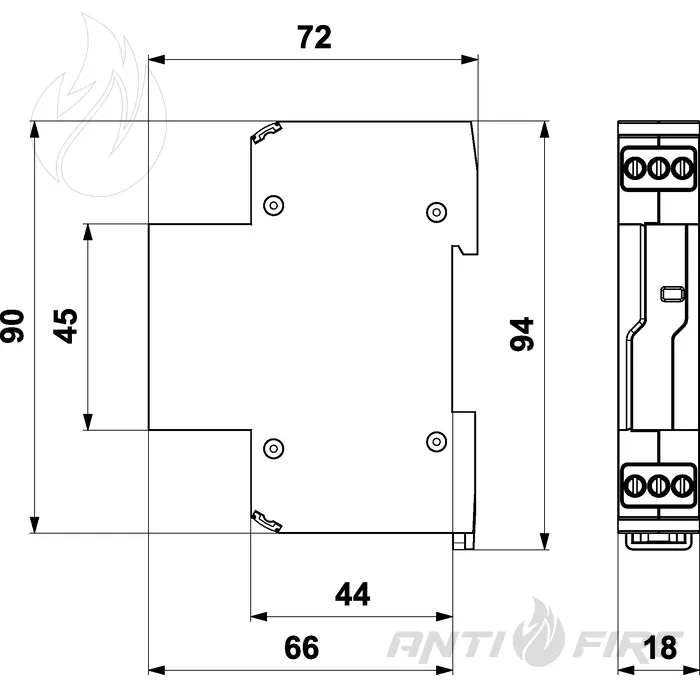

Схема подключения и требования к монтажу
Устройство монтируется на DIN-рейку 35 мм и подключается по схеме terminals-terminals. Максимальное сечение подключенных жестких и многопроволочных проводников 6,00 мм².
Максимальная защита от сверхтока составляет 25 A gL/gG или автоматический выключатель C 25 A. При подборе DP-024-25 нужно учитывать Un 24 В AC, Uc 36 В AC/DC, номинальный ток нагрузки 25 A и уровни защиты напряжения для режимов L+–L- и L+(L-)–PE.
| Производитель | SALTEK |
| Модель | DP-024-25 |
| Артикул / order number | A06097 |
| Тип УЗИП | T3 / Тип 3 |
| Размещение УЗИП | ST 2 |
| Назначение | Защита ELV электрического и электронного оборудования от импульсных перенапряжений |
| Количество полюсов | Не указано |
| Тип цепи | ELV / цепь питания оборудования |
| Монтаж | DIN-рейка 35 мм |
| Подключение вход-выход | Клеммы-клеммы |
| Номинальное напряжение Un | 24,00 В AC |
| Максимальное рабочее напряжение Uc AC | 36,00 В AC |
| Максимальное рабочее напряжение Uc DC | 36,00 В DC |
| Номинальный ток нагрузки IL | 25,000 A |
| Максимальная защита от сверхтока | 25 A gL/gG или C 25 A |
| C2 номинальный ток разряда In на жилу, 8/20 мкс | 2,00 кА |
| Максимальный ток разряда Imax | Не указано |
| Испытательное напряжение L+–L- | 4,0 кВ |
| Испытательное напряжение L+(L-)–PE | 4,0 кВ |
| Уровень защиты напряжения L+–L- | 0,23 кВ |
| Уровень защиты напряжения L+(L-)–PE | 0,55 кВ |
| C2 уровень защиты напряжения Up core-PE при In | 550,00 В |
| C2 уровень защиты напряжения Up core-core при In | 230,00 В |
| Время срабатывания L+–L- | 25 нс |
| Время срабатывания L+(L-)–PE | 100 нс |
| Максимальное сечение жестких проводников | 6,00 мм² |
| Максимальное сечение многопроволочных проводников | 6,00 мм² |
| Индикация неисправности | Красный индикатор |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Влажность | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| Таможенный код | 85363030 |
| EAN | 8595090560975 |
