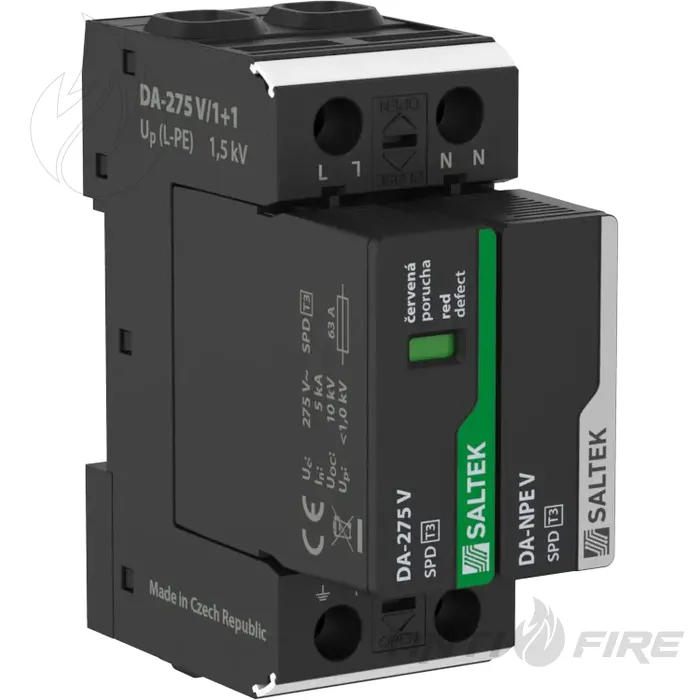

Ограничитель перенапряжения УЗИП SALTEK DA-275 V/1+1
Описание и назначение
DA-275 V/1+1 относится к УЗИП класса T3. В канале L-N используется варисторный элемент MOV, в канале N-PE - инкапсулированный искровой разрядник. Для L-N номинальный ток разряда In составляет 5 кА, для N-PE - 10 кА по форме 8/20 мкс. Уровень защиты напряжения составляет Up 1,00 кВ для L-N, 1,50 кВ для L-PE и 1,50 кВ для N-PE.
Исполнение V/1+1 соответствует схеме 1P+N для сетей TT. Устройство имеет сменный вставной модуль, визуальную индикацию неисправности L-N и механическую блокировку модуля. Дистанционная сигнализация в этой модификации не предусмотрена.
Инженерные особенности
- Класс T3 - применение вблизи защищаемого оборудования как конечная ступень ограничения импульсных перенапряжений.
- Схема 1+1 - варисторный канал L-N дополнен инкапсулированным искровым разрядником N-PE.
- Uc 275 В AC L-N и 255 В AC N-PE - параметры максимального длительного рабочего напряжения для выбора УЗИП под сеть TT.
- Испытательное напряжение Uoc 10/20 кВ - характеристика импульсного испытания для УЗИП Типа 3.
- Визуальная индикация неисправности L-N - красное индикационное поле используется для контроля состояния варисторного модуля.

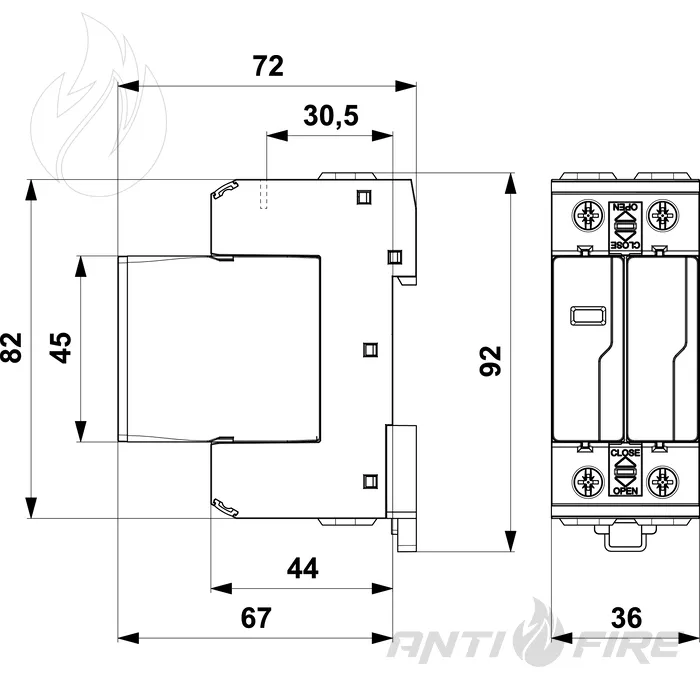

Схема подключения и требования к монтажу
УЗИП монтируется на DIN-рейку 35 мм в щите низковольтной сети TT. Для подключения допускаются жесткие проводники сечением от 1 до 35 мм² и многопроволочные проводники сечением от 1 до 25 мм².
Максимальный аппарат защиты от сверхтока для этой модели - 63 A gL/gG. При монтаже нужно учитывать схему 1+1: отдельный канал L-N с варистором MOV и N-PE канал с инкапсулированным искровым разрядником.
| Производитель | SALTEK |
| Модель | DA-275 V/1+1 |
| Артикул / order number | A01872 |
| Тип УЗИП | T3 / Тип 3 |
| Конструкция | MOV + инкапсулированный искровой разрядник |
| Количество полюсов / схема | 1P+N / 1+1 |
| Тип сети | TT |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc L-N | 275 В AC |
| Максимальное длительное рабочее напряжение Uc N-PE | 255 В AC |
| Максимальная защита от сверхтока | 63 A gL/gG |
| Номинальный условный ток короткого замыкания ISCCR | 25 кА |
| Номинальный ток разряда In L-N, 8/20 мкс | 5 кА |
| Номинальный ток разряда In N-PE, 8/20 мкс | 10 кА |
| Максимальный ток разряда Imax | Не указано |
| Испытательное напряжение Uoc L-N | 10 кВ |
| Испытательное напряжение Uoc N-PE | 20 кВ |
| Уровень защиты напряжения Up L-N | 1,00 кВ |
| Уровень защиты напряжения Up L-PE | 1,50 кВ |
| Уровень защиты напряжения Up N-PE | 1,50 кВ |
| Время срабатывания ta | 25 нс |
| Время срабатывания L-N ta | 25 нс |
| Время срабатывания N-PE ta | 100 нс |
| TOV 5 с L-N | 335 В, выдерживает |
| TOV 120 мин L-N | 440 В, безопасный отказ |
| TOV 200 мс L-PE | 1455 В |
| TOV 200 мс N-PE | 1200 В |
| TOV характеристика 200 мс | Безопасный отказ |
| Сечение жестких проводников | 1–35 мм² |
| Сечение многопроволочных проводников | 1–25 мм² |
| Индикация неисправности L-N | Красное индикационное поле |
| Индикация неисправности N-PE | Нет |
| Дистанционная сигнализация | Нет |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Влажность | 5–95 % |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| EAN | 8595090518723 |
