Ограничитель перенапряжения УЗИП SALTEK DA-275 DF 6
Описание и назначение

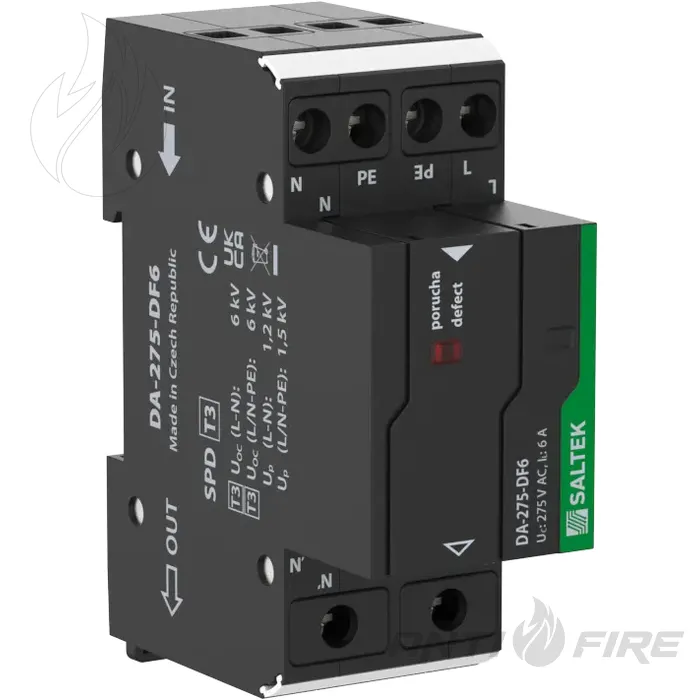

DA-275-DF6 относится к УЗИП класса T3. Устройство сочетает ограничение импульсных перенапряжений с фильтрацией радиочастотных помех: затухание фильтра на частоте 1 МГц в несимметричном режиме 50 Ω/50 Ω составляет 30 дБ. Номинальный ток нагрузки IL - 6 A, максимальное длительное рабочее напряжение Uc - 275 В AC.
Для режима L-N номинальный ток разряда In составляет 3 кА, для L+N-PE - 5 кА, для N-PE - 3 кА по форме 8/20 мкс. Уровень защиты напряжения составляет Up 1,20 кВ для L-N, 1,50 кВ для L-PE и 1,50 кВ для N-PE. Устройство имеет визуальную индикацию неисправности в виде красного индикатора.
Инженерные особенности
- Класс T3 - применяется как конечная ступень защиты вблизи оборудования.
- Интегрированный RFi-фильтр - уменьшает влияние радиочастотных помех в линии питания.
- Номинальный ток нагрузки IL 6 A - определяет допустимую нагрузку линии через устройство.
- Испытательное напряжение Uoc 6/10/6 кВ - параметр импульсного испытания для УЗИП Типа 3 в разных режимах подключения.
- Визуальная индикация неисправности - красный индикатор используется для контроля состояния устройства в щите.

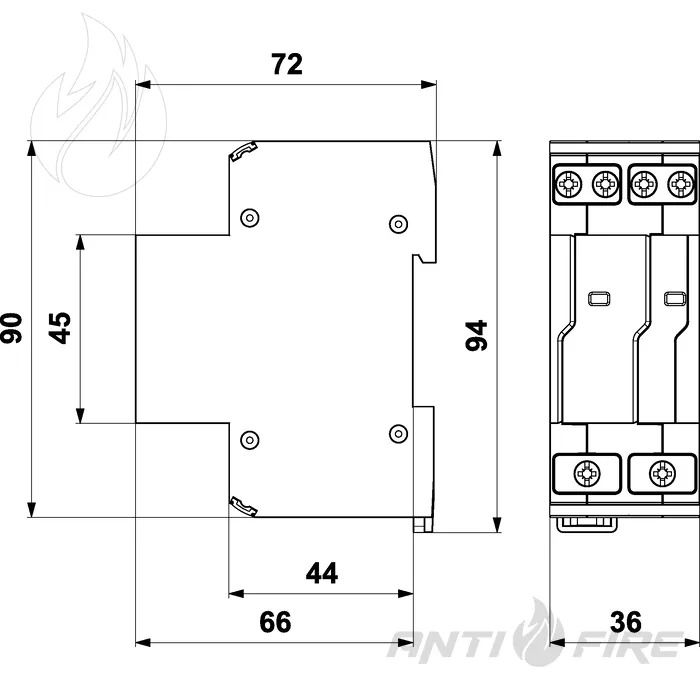

Схема подключения и требования к монтажу
УЗИП монтируется на DIN-рейку 35 мм в низковольтных электроустановках сети TN. Максимальное сечение жестких и многопроволочных подключенных проводников - 6 мм².
Максимальный аппарат защиты от сверхтока для этой модели - 6 A gL/gG или автоматический выключатель C 6 A. Номинальный условный ток короткого замыкания ISCCR составляет 6 кА.
| Производитель | SALTEK |
| Модель | DA-275-DF6 |
| Артикул / order number | A05717 |
| Тип УЗИП | T3 / Тип 3 |
| Конструктивное исполнение | УЗИП с интегрированным RFi-фильтром |
| Количество полюсов | Не указано |
| Тип сети | TN |
| Монтаж | DIN-рейка 35 мм |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc | 275 В AC |
| Номинальный ток нагрузки IL | 6 A |
| Максимальная защита от сверхтока | 6 A gL/gG или C 6 A |
| Номинальный условный ток короткого замыкания ISCCR | 6 кА |
| Затухание фильтра на 1 МГц, 50 Ω/50 Ω, несимметрично | 30 дБ |
| Номинальный ток разряда In L-N, 8/20 мкс | 3 кА |
| Номинальный ток разряда In L+N-PE, 8/20 мкс | 5 кА |
| Номинальный ток разряда In N-PE, 8/20 мкс | 3 кА |
| Максимальный ток разряда Imax | Не указано |
| Испытательное напряжение Uoc L-N | 6 кВ |
| Испытательное напряжение Uoc L+N-PE | 10 кВ |
| Испытательное напряжение Uoc N-PE | 6 кВ |
| Уровень защиты напряжения Up L-N | 1,20 кВ |
| Уровень защиты напряжения Up L-PE | 1,50 кВ |
| Уровень защиты напряжения Up N-PE | 1,50 кВ |
| Время срабатывания L-N ta | 25 нс |
| Время срабатывания N-PE ta | 100 нс |
| TOV 5 с L-N | 335 В |
| TOV 5 с L-PE | 440 В |
| TOV характеристика 5 с | Выдерживает |
| TOV 120 мин L-N | 440 В |
| TOV 120 мин L-PE | 335 В |
| TOV характеристика 120 мин | Выдерживает |
| TOV 200 мс L-PE | 1200 В |
| TOV 200 мс N-PE | 1455 В |
| TOV характеристика 200 мс | Безопасный отказ |
| Максимальное сечение жестких проводников | 6 мм² |
| Максимальное сечение многопроволочных проводников | 6 мм² |
| Максимальное сечение проводников дистанционной индикации, жестких | 1,5 мм² |
| Максимальное сечение проводников дистанционной индикации, многопроволочных | 1,5 мм² |
| Индикация неисправности | Красный индикатор |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +80 °C |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| EAN | 8595090557173 |
