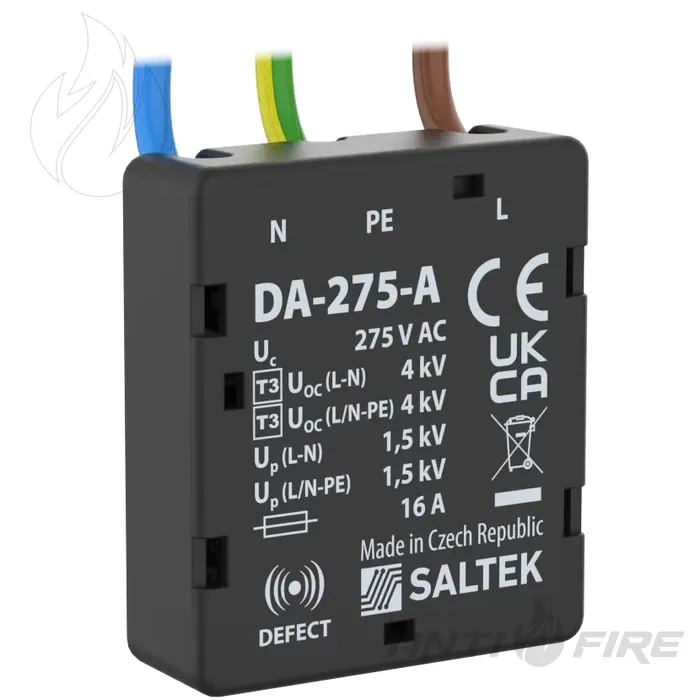

Ограничитель перенапряжения УЗИП SALTEK DA-275 A
Описание и назначение
DA-275-A относится к УЗИП класса T3. Для режимов L-N и N-PE производитель указывает номинальный ток разряда In 2 кА по форме 8/20 мкс. Испытательное напряжение Uoc составляет 4 кВ для L-N, L-PE и N-PE. Уровень защиты напряжения Up одинаковый для трех режимов и составляет 1,50 кВ.
Модель рассчитана на номинальное напряжение Un 230 В AC и максимальное длительное рабочее напряжение Uc 275 В AC. Производитель указывает возможность использования в однофазных сетях питания с разделительным трансформатором; подключение проводников L и N может быть изменено местами. Тип элементной базы на странице производителя не детализирован, поэтому в описании не указывается варистор или разрядник как подтвержденный конструктивный признак.
Инженерные особенности
- Класс T3 - использование в качестве конечной ступени защиты вблизи оборудования.
- Uoc 4 кВ - испытательное напряжение для режимов L-N, L-PE и N-PE.
- Up 1,50 кВ - уровень защиты напряжения для L-N, L-PE и N-PE.
- Акустическая индикация неисправности - подает звуковой сигнал при аварийном состоянии устройства.
- Монтаж в монтажную коробку - исполнение для дополнительной установки вблизи защищаемого оборудования.

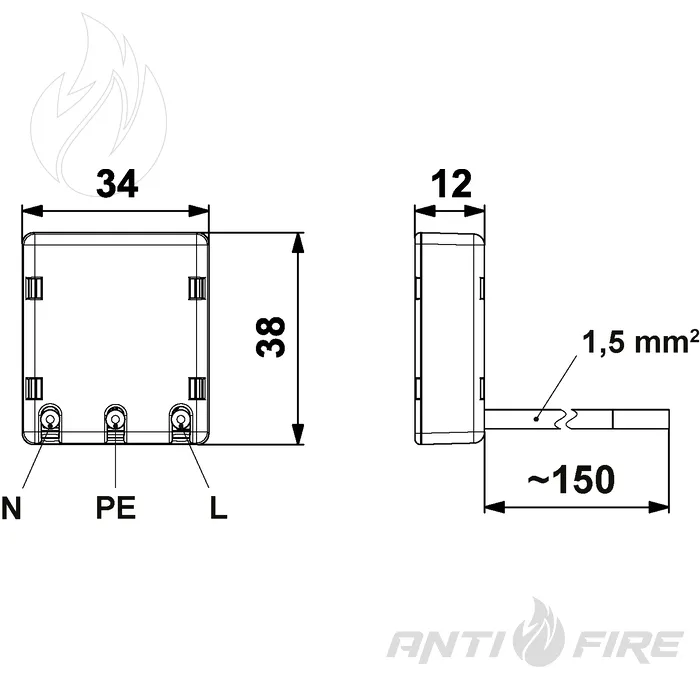

Схема подключения и требования к монтажу
УЗИП устанавливается в монтажную коробку в низковольтных электроустановках сетей TT или TN. Устройство предназначено для размещения рядом с защищаемым оборудованием, а не как вводное УЗИП главного щита.
Максимальный аппарат защиты от сверхтока для этой модели - автоматический выключатель B 16 A. Номинальный условный ток короткого замыкания ISCCR составляет 1,5 кА.
| Производитель | SALTEK |
| Модель | DA-275-A |
| Артикул / order number | A06738 |
| Тип УЗИП | T3 / Тип 3 |
| Количество полюсов | Не указано |
| Тип сети | TT / TN |
| Монтаж | Монтажная коробка |
| Номинальное напряжение Un | 230 В AC |
| Максимальное длительное рабочее напряжение Uc | 275 В AC |
| Максимальная защита от сверхтока | B 16 A |
| Номинальный условный ток короткого замыкания ISCCR | 1,5 кА |
| Остаточный ток IPE | 0,004 мА |
| Номинальный ток разряда In L-N, 8/20 мкс | 2 кА |
| Номинальный ток разряда In N-PE, 8/20 мкс | 2 кА |
| Максимальный ток разряда Imax | Не указано |
| Испытательное напряжение Uoc L-N | 4 кВ |
| Испытательное напряжение Uoc L-PE | 4 кВ |
| Испытательное напряжение Uoc N-PE | 4 кВ |
| Уровень защиты напряжения Up L-N | 1,50 кВ |
| Уровень защиты напряжения Up L-PE | 1,50 кВ |
| Уровень защиты напряжения Up N-PE | 1,50 кВ |
| Время срабатывания L-N ta | 25 нс |
| Время срабатывания N-PE ta | 100 нс |
| TOV 5 с L-N | 335 В |
| TOV 5 с L-PE | 440 В |
| TOV характеристика 5 с | Выдерживает |
| TOV 120 мин L-N | 440 В |
| TOV характеристика 120 мин | Выдерживает |
| TOV 200 мс L-PE | 1455 В |
| TOV 200 мс N-PE | 1200 В |
| TOV характеристика 200 мс | Безопасный отказ |
| Индикация неисправности | Акустическая сигнализация |
| Степень защиты | IP20 |
| Температура окружающей среды | от -20 до +70 °C |
| Стандарт | EN 61643-11:2012, IEC 61643-11:2011 |
| ETIM Class | EC000942 |
| EAN | 8595090567387 |
