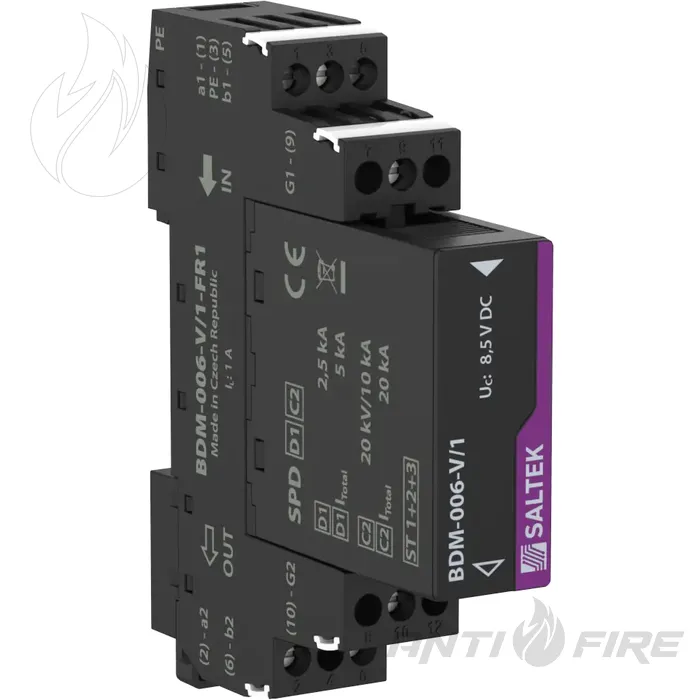

Ограничитель перенапряжения УЗИП SALTEK BDM-006-V/1-FR1
Описание и назначение
BDM-006-V/1-FR1 предназначен для грубой и тонкой защиты сигнальных линий от импульсных перенапряжений в дифференциальном и синфазном режимах. В конструкции используется вставной модуль, связывающий импеданс в виде последовательного сопротивления R и разделение линии от защитного проводника через GDT.
Защита между жилами выполняется в режиме core-core, защита относительно GND - в режиме core-GND, а синфазная защита относительно PE - в режиме GND-PE. Номинальное напряжение Un составляет 6 В DC, максимальное рабочее напряжение Uc - 6 В AC и 8,50 В DC. Для C2 по форме 8/20 мкс производитель указывает In 10 кА для GND-PE и 10 кА на жилу, а общий ток разряда cores-PE - 20 кА.
Инженерные особенности
- D1,C2 / ST 1+2+3 - многоступенчатая защита для слаботочных сигнальных линий.
- Защита 2/3-жильных линий - применение для телекоммуникационных, информационных, КИПиА, охранных и пожарных систем.
- Дифференциальный и синфазный режимы - защита core-core, core-GND и GND-PE.
- Последовательное сопротивление 0,80 Ω на жилу - параметр, который нужно учитывать при подборе УЗИП для сигнальной линии.
- Предельная частота core-core 0,80 МГц - важная характеристика для совместимости с интерфейсом линии.
- Сменный модуль BDM-006-V/1-0 - позволяет заменить вставную часть без демонтажа базы устройства.
Схема подключения и требования к монтажу

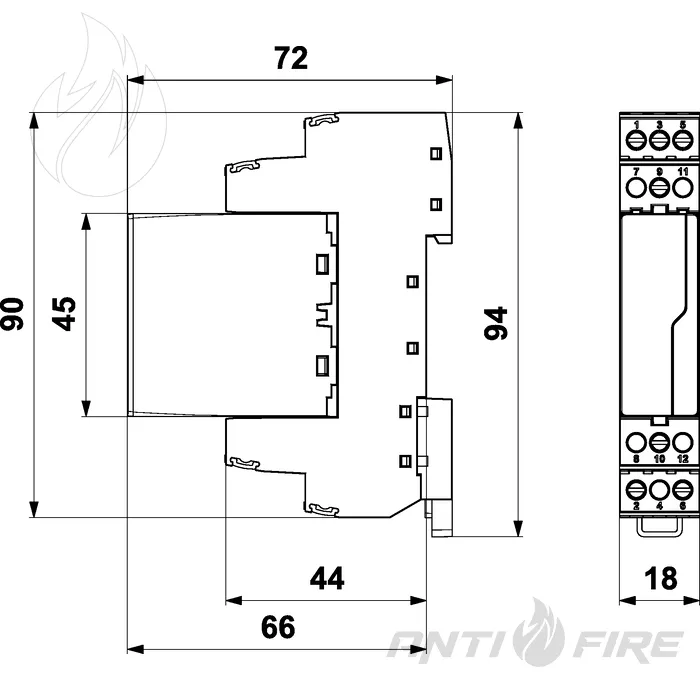

Устройство подключается по схеме terminals-terminals и монтируется на DIN-рейку 35 мм. Для подключения допускаются жесткие проводники сечением от 0,14 до 4,00 мм² и многопроволочные проводники сечением от 0,14 до 2,50 мм².
При выборе BDM-006-V/1-FR1 нужно учитывать номинальное напряжение линии 6 В DC, максимальное рабочее напряжение Uc, допустимый ток нагрузки IL 1 A, предельную частоту 0,80 МГц и последовательное сопротивление 0,80 Ω на жилу.
| Производитель | SALTEK |
| Модель | BDM-006-V/1-FR1 |
| Артикул / order number | A05709 |
| Тип УЗИП | D1,C2 |
| Размещение УЗИП | ST 1+2+3 |
| Назначение | 2/3-жильные телекоммуникационные, информационные и другие линии |
| Количество полюсов | Не указано |
| Тип линии | Сигнальная / телекоммуникационная линия |
| Основное указанное применение | RS-485 |
| Монтаж | DIN-рейка 35 мм |
| Подключение вход-выход | Клеммы-клеммы |
| Номинальное напряжение Un | 6 В DC |
| Максимальное рабочее напряжение Uc AC | 6 В AC |
| Максимальное рабочее напряжение Uc DC | 8,50 В DC |
| Номинальный ток нагрузки IL | 1 A |
| Предельная частота core-core | 0,80 МГц |
| Последовательное сопротивление на жилу R | 0,80 Ω |
| D1 импульсный ток разряда Iimp на жилу, 10/350 мкс | 2,50 кА |
| D1 общий ток разряда Itotal cores-PE, 10/350 мкс | 5,00 кА |
| C2 номинальный ток разряда In GND-PE, 8/20 мкс | 10,00 кА |
| C2 номинальный ток разряда In на жилу, 8/20 мкс | 10,00 кА |
| C2 общий ток разряда Itotal cores-PE, 8/20 мкс | 20,00 кА |
| C3 номинальный ток разряда ISM core-PE, 10/1000 мкс | 10,00 A |
| C3 номинальный ток разряда ISM core-core, 10/1000 мкс | 10,00 A |
| Максимальный ток разряда Imax | Не указано |
| C3 уровень защиты напряжения Up GND-PE при 1 кВ/мкс | 550 В |
| C3 уровень защиты напряжения Up core-GND при 1 кВ/мкс | 12 В |
| C3 уровень защиты напряжения Up core-core при 1 кВ/мкс | 12 В |
| Время срабатывания core-core ta | 1 нс |
| Время срабатывания core-GND ta | 1 нс |
| Время срабатывания GND-PE ta | 100 нс |
| Сечение жестких проводников | 0,14–4,00 мм² |
| Сечение многопроволочных проводников | 0,14–2,50 мм² |
| Степень защиты | IP20 |
| Температура окружающей среды | от -40 до +70 °C |
| Стандарт | EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012 |
| ETIM Class | EC001466 |
| Сменный модуль | BDM-006-V/1-0 |
| EAN | 8595090557098 |
