DKC Jupiter в ассортименте «Антифаер»: обзор линейки
Ассортимент «Антифаер» пополнился продукцией DKC Jupiter — комплексной линейкой компонентов для внешней молниезащиты, заземления, уравнивания потенциалов и защиты электрооборудования от импульсных перенапряжений. Номенклатура позволяет подобрать элементы для разных этапов прохождения тока молнии: от его перехвата молниеприёмником до безопасного отвода через токоотводы и растекания в грунте.
Jupiter — это не один готовый комплект с универсальными параметрами, а модульная система. В неё входят молниеприёмники и мачты, круглые и плоские проводники, соединители, держатели для разных типов кровель и фасадов, вертикальные заземлители, контрольные элементы, монтажные аксессуары, шины уравнивания потенциалов и УЗИП. Такой подход позволяет комплектовать решения с учётом геометрии здания, материала кровли, условий эксплуатации и требований конкретного проекта.
Что представляет собой система DKC Jupiter
Внешняя система молниезащиты должна выполнять три основные задачи: перехватить разряд, провести ток по заданному пути и отвести его в землю. Однако полный комплекс защиты объекта этим не ограничивается. Для уменьшения опасной разности потенциалов необходимо уравнивание потенциалов, а для защиты электрических и электронных систем внутри здания — правильно скоординированные устройства защиты от импульсных перенапряжений.
Линейка Jupiter охватывает все эти функциональные уровни:
- перехват разряда — стержневые, мачтовые и активные молниеприёмники;
- отвод тока — круглые, плоские и изолированные проводники;

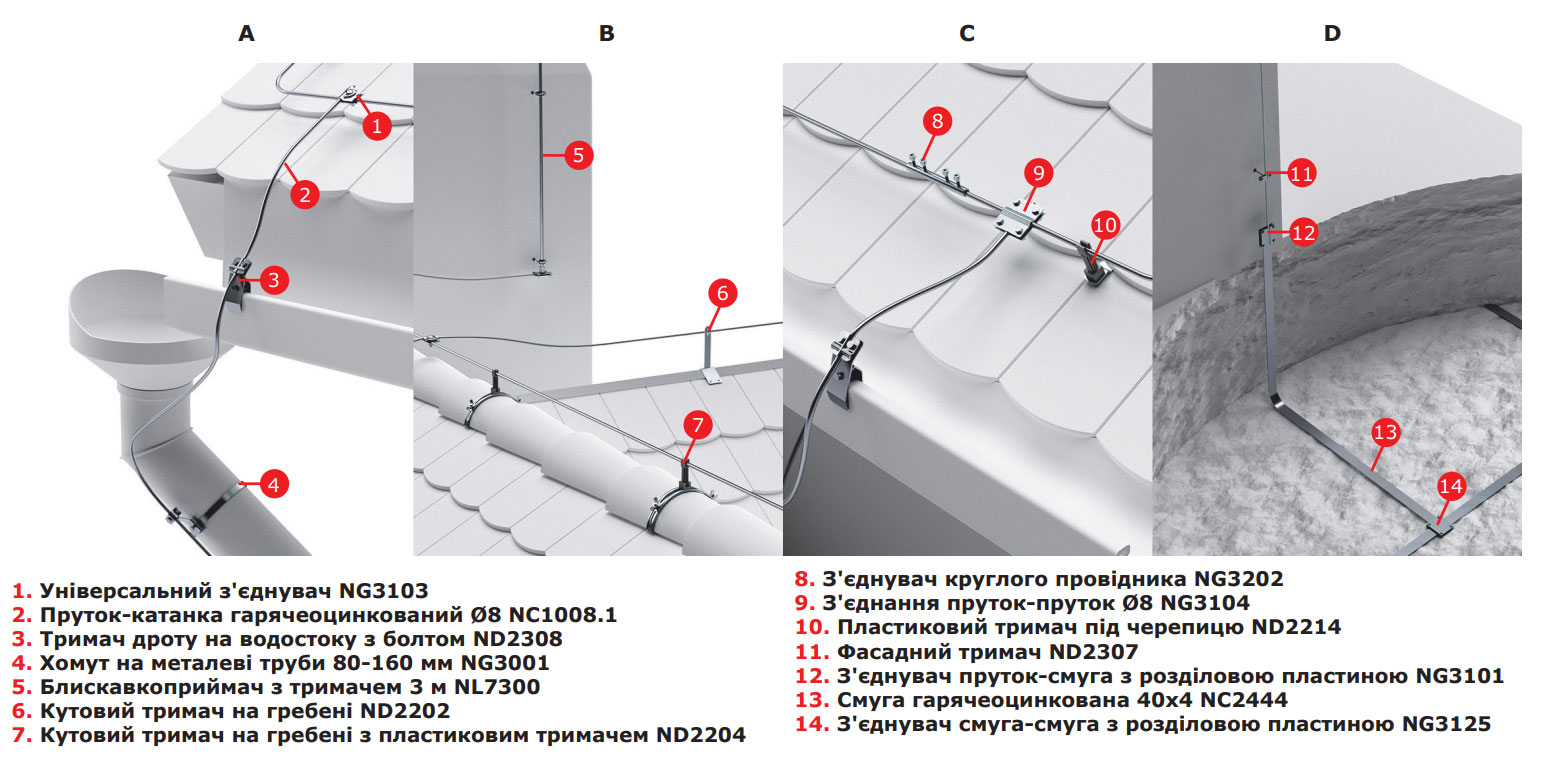

- механическое крепление — держатели для кровли, конька, фасада, водостоков, труб и других поверхностей;
- электрическое соединение — болтовые соединители для прутка, полосы, мачт и заземлителей;
- растекание тока в грунте — вертикальные электроды, горизонтальные проводники и аксессуары для заземления;
- уравнивание потенциалов и внутренняя защита — заземляющие шины, изолирующие искровые промежутки и УЗИП.
Какая продукция DKC Jupiter представлена в линейке
| Группа продукции | Для чего используется | Практические особенности |
|---|---|---|
| Молниеприёмники и мачты | Перехват прямого удара молнии и формирование расчётной зоны защиты | Алюминиевые мачты разной высоты, решения на бетонных основаниях, треногах и настенных креплениях; доступны комплектные конфигурации |
| Проводники | Устройство молниеприёмной сетки, токоотводов и горизонтального контура заземления | Круглые и плоские исполнения из разных материалов; отдельно предусмотрен изолированный высоковольтный токоотвод |
| Соединители | Электрическое и механическое соединение прутка, полосы, мачт и заземлителей | Прямые, крестообразные, универсальные, контрольные и переходные исполнения; болтовое соединение во многих узлах позволяет обойтись без сварки |
| Держатели | Фиксация проводников с заданным шагом и сохранение проектной трассы | Варианты для плоских и скатных кровель, конька, черепицы, фасада, водостока, металлических труб и бетонных оснований |
| Заземлители | Создание вертикальных электродов и их присоединение к горизонтальному контуру | Стержневые модульные и профильные электроды, муфты, наконечники, соединители, ударные насадки и антикоррозионные материалы |
| Контрольные и монтажные элементы | Осмотр, измерение, обслуживание и монтаж системы | Контрольные соединители, защитные крышки проводника, смотровые колодцы, счётчик ударов молнии и специальный инструмент |
| УЗИП | Ограничение импульсных перенапряжений в низковольтных сетях | Устройства классов I, I+II, II и II+III, в том числе исполнения со сменными модулями и дистанционным контролем |
Мачты и комплектные решения: важна не только высота

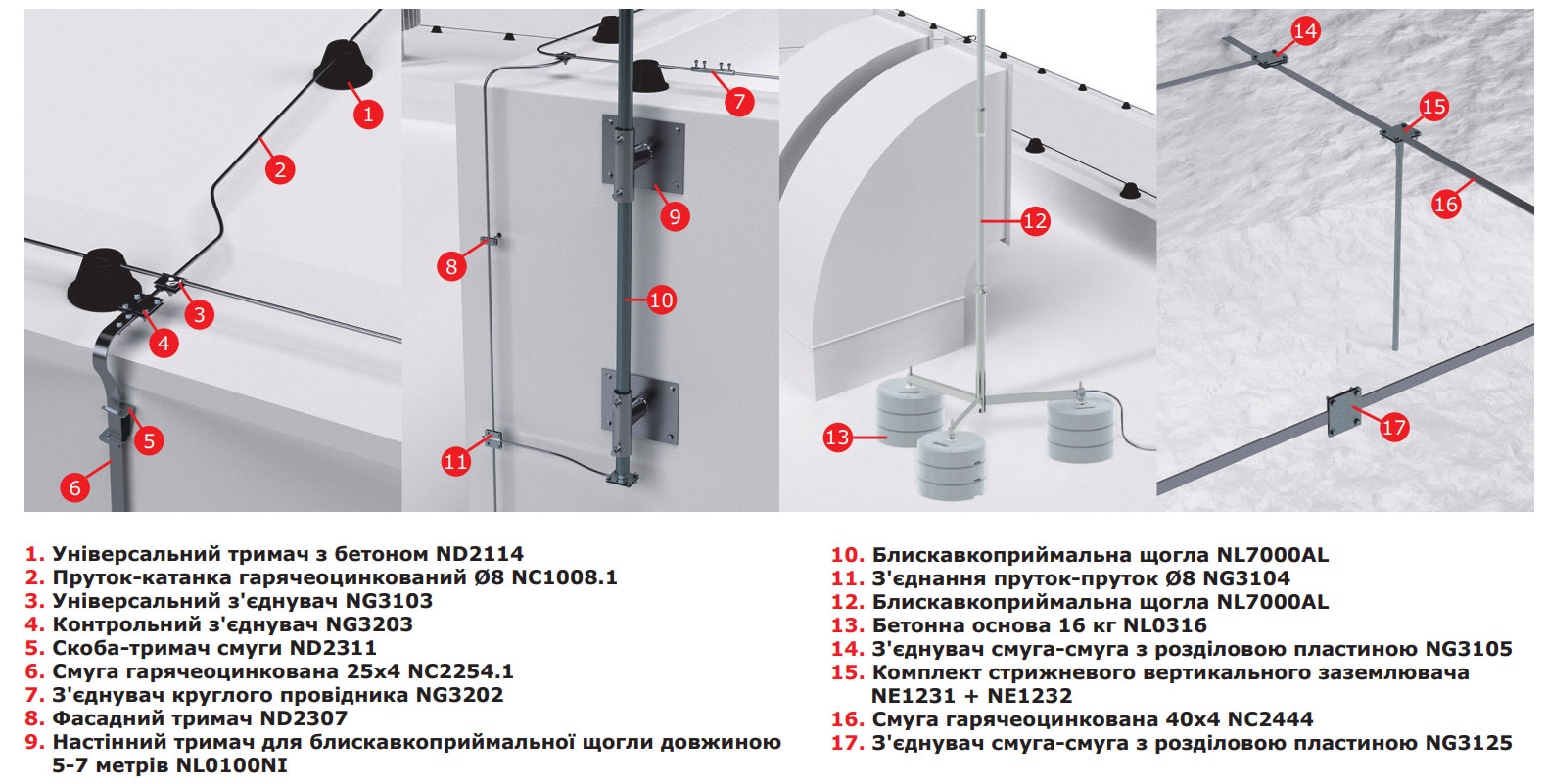

В каталоге DKC Jupiter представлены отдельные молниеприёмные мачты и готовые по составу комплекты. Для мачт высотой до 4 м предусмотрены конфигурации с бетонными основаниями, пластиковой подкладкой для защиты кровли, фиксаторами и соединителем с проводником. Для мачт высотой до 8 м применяются треноги с бетонными балластными основаниями и монтажными комплектами.
Количество бетонных оснований нельзя определять только по высоте мачты. В таблицах производителя разные комплектации рассчитаны на разные скорости ветра. Поэтому при подборе необходимо учитывать высоту здания, ветровой район, расположение мачты на кровле, парусность защищаемого оборудования и допустимую нагрузку на конструкции крыши. Если для конкретной конфигурации в каталоге указано определённое количество балласта, произвольно уменьшать его не следует.
Материалы: совместимость важнее формальной «долговечности»
Линейка Jupiter включает компоненты из оцинкованной и горячеоцинкованной стали, меди, омеднённой и нержавеющей стали, алюминия, латуни и лакированной стали. Это позволяет комплектовать систему для разных условий, но одновременно требует контроля электрохимической совместимости.
Прямой контакт разнородных металлов во влажной среде может ускорять контактную коррозию. Особенно внимательно необходимо проектировать переходы между медью, алюминием и оцинкованной сталью. Для таких узлов используют предусмотренные производителем переходные соединители или разделительные пластины. Материал проводника, крепления и соединителя следует рассматривать как единый узел, а не как три независимые позиции.
Изолированный токоотвод для сложных кровель
Отдельное направление Jupiter — изолированный высоковольтный токоотвод для участков, где невозможно обеспечить необходимое разделительное расстояние между элементами молниезащиты и оборудованием, которое не должно иметь прямого электрического соединения с системой. Согласно каталогу, кабель имеет медный проводник сечением 35 мм², внешний диаметр 23,4 мм и минимальный радиус изгиба около 280 мм. Производитель также указывает эквивалентное изоляционное расстояние: 750 мм в воздухе и 1500 мм в твёрдых строительных материалах.
Такой кабель не является «универсальной заменой» обычного токоотвода. Его применяют в составе специально спроектированного изолированного решения с соответствующими молниеприёмниками, соединителями и держателями, соблюдая допустимый радиус изгиба и правила монтажа.
УЗИП Jupiter: дополнение к внешней молниезащите
Даже правильно смонтированная внешняя система не защищает электронику от всех импульсов перенапряжения. Часть энергии может проникнуть во внутренние сети через систему электроснабжения, заземление или электромагнитное наведение. Поэтому в линейке Jupiter предусмотрены УЗИП разных классов:
- класс I — для отвода импульсов тока молнии на вводе;
- класс I+II — комбинированная защита на уровне главного распределительного щита;
- класс II — ограничение остаточных и коммутационных перенапряжений в распределительных щитах;
- класс II+III — дополнительная защита чувствительного оборудования вблизи потребителя.
При выборе УЗИП необходимо учитывать схему заземления сети, количество полюсов, номинальное напряжение, показатели Iimp, In, Imax и Up, а также координацию между ступенями защиты. Подробнее об этом — в материале «Как выбрать УЗИП: типы 1, 2, 3, принцип работы и правила установки».
Мнение эксперта «Антифаер»
Преимущество широкой модульной линейки проявляется только в том случае, если спецификацию формируют на основании проекта. Не следует начинать подбор с вопроса «какую мачту купить». Сначала определяют необходимость и класс молниезащиты, рассчитывают зоны защиты и разделительное расстояние, выбирают маршруты токоотводов и конструкцию заземления. Только после этого подбирают высоту молниеприёмников, материалы проводников, типы держателей, соединители, балласт и УЗИП.
Классическая и активная молниезащита — не одно и то же
Кроме компонентов классической внешней молниезащиты, каталог DKC включает активные молниеприёмники JONOSTAR. Для них производитель приводит правила проектирования согласно NF C 17-102. Активный ESE-молниеприёмник не следует автоматически рассматривать как прямую замену стержневой системы, рассчитанной по серии ДСТУ EN 62305: это разные методики определения зоны защиты. Решение о применении ESE должно быть прямо предусмотрено проектом с указанием нормативной базы, расчётных параметров, высоты установки, количества токоотводов и требований к заземлению.

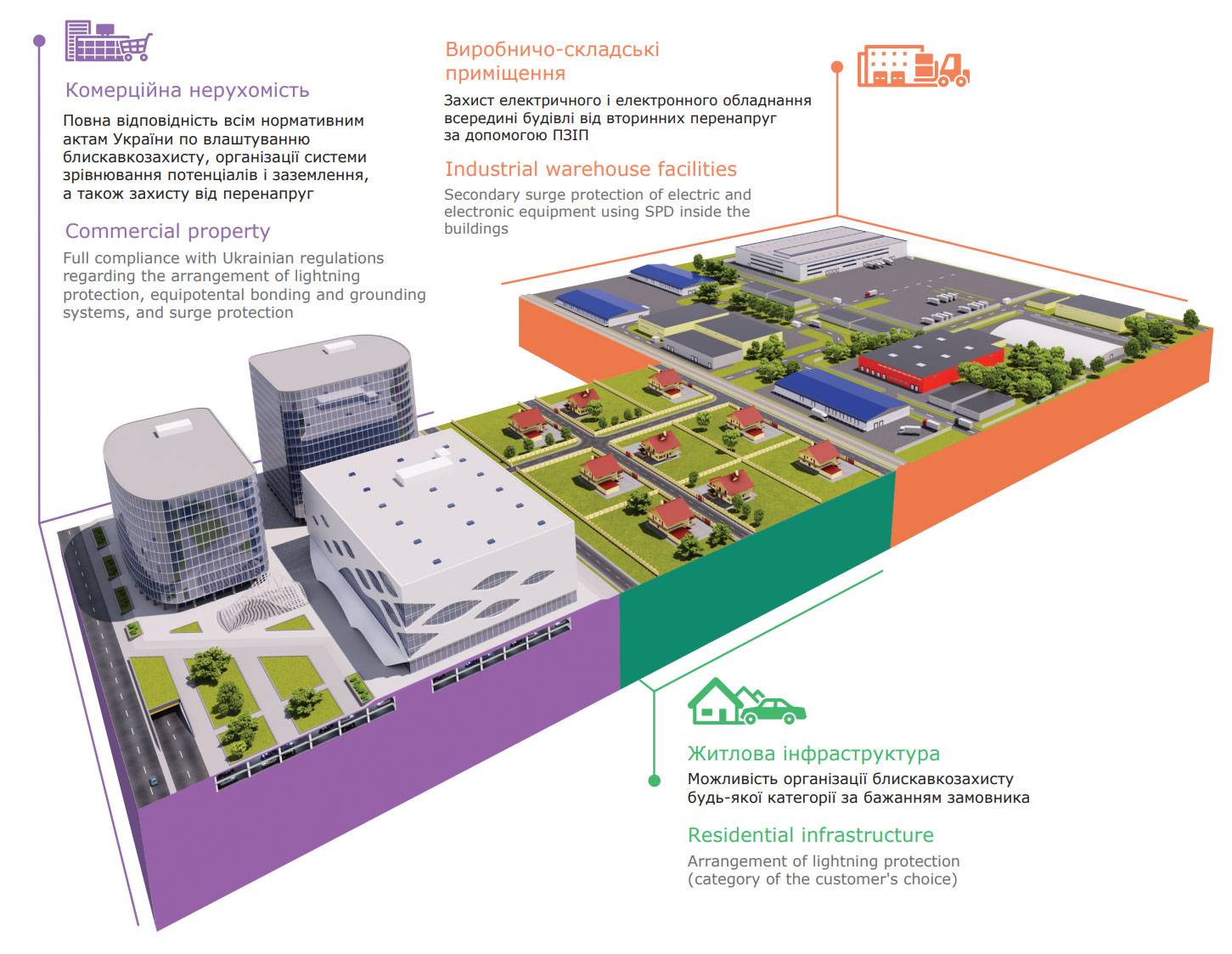

Для каких объектов подходит DKC Jupiter

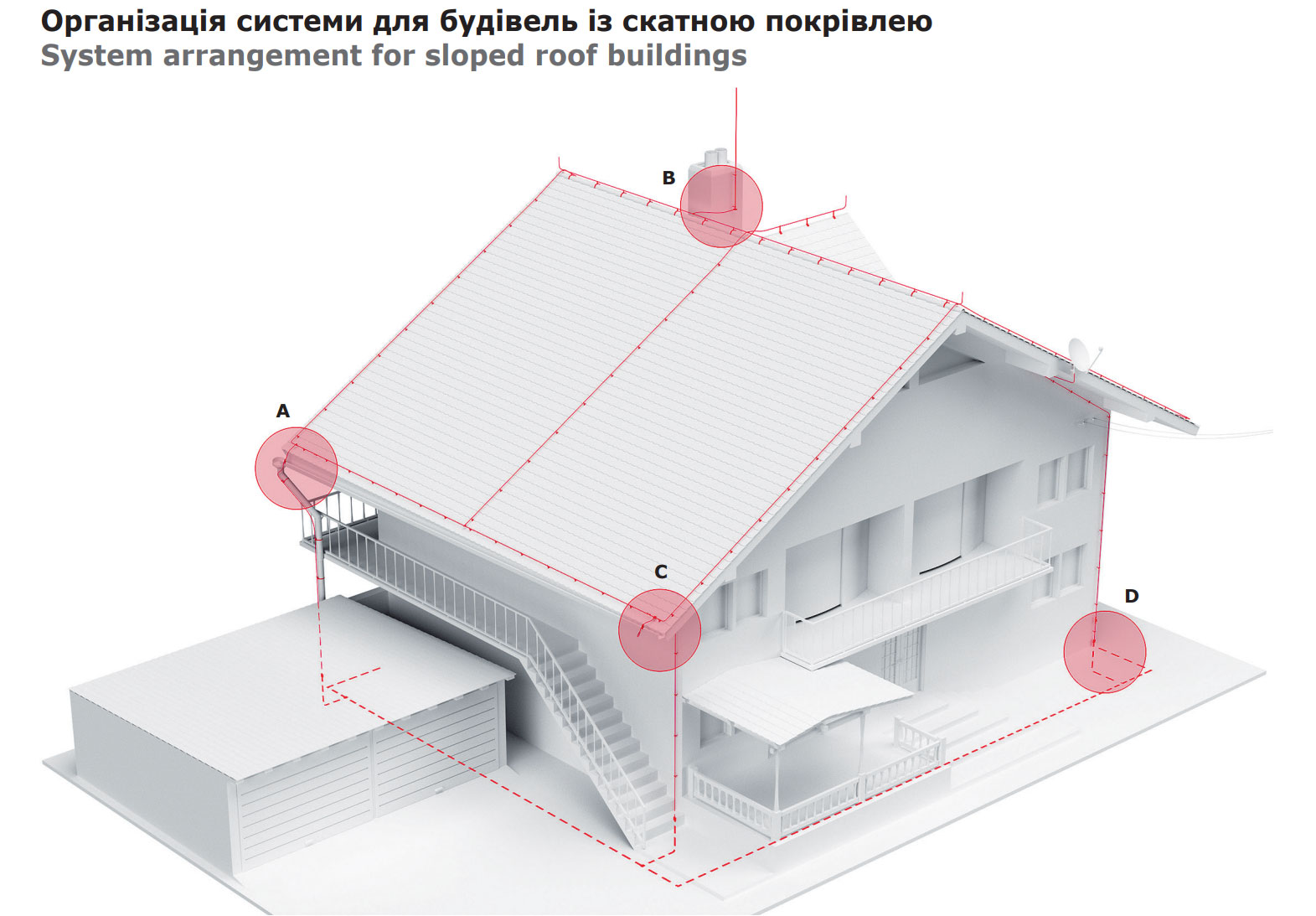

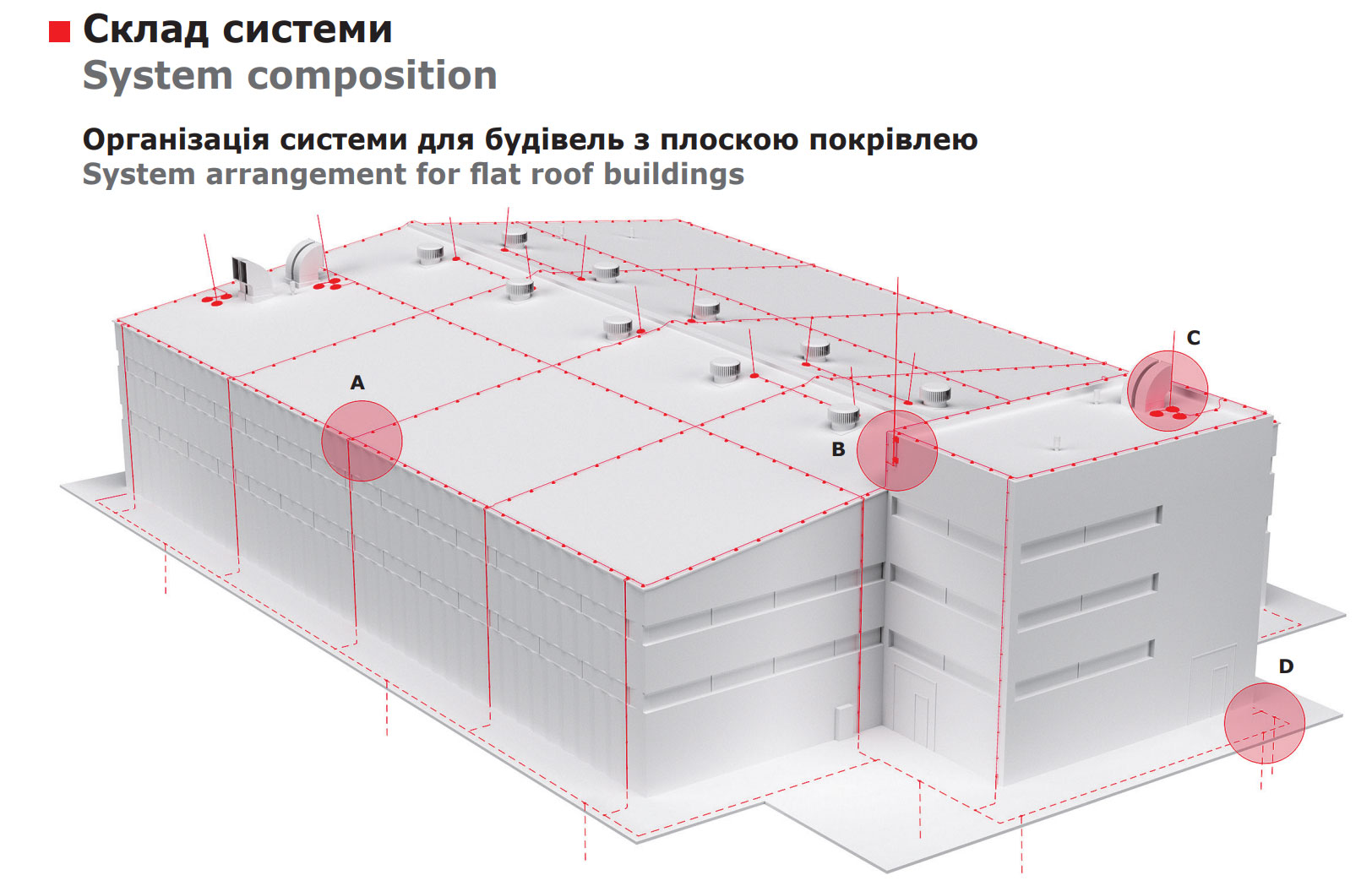

Благодаря различным типам молниеприёмников, проводников и креплений систему можно комплектовать для жилых, коммерческих, административных, производственных и складских зданий. В каталоге представлены решения для плоских и скатных кровель, защиты инженерного оборудования на крыше, устройства молниеприёмной сетки, отдельно стоящих мачт, контуров заземления и внутренней защиты от перенапряжений.
При этом совместимость отдельного изделия с конкретным объектом необходимо проверять по проекту. Высота мачты, сечение и материал проводника, шаг крепления, количество токоотводов, конфигурация заземлителя и класс УЗИП зависят от расчёта, а не только от площади здания.
Продукция DKC Jupiter в «Антифаер»
В каталоге «Антифаер» доступна широкая номенклатура продукции ДКС для комплектования систем молниезащиты и заземления. В карточках товаров приведены подтверждённые каталожные данные: артикул производителя, если он предусмотрен, материал, размеры, назначение, модификации и другие технические характеристики.
Если требуется не отдельный компонент, а согласованная спецификация для объекта, специалисты «Антифаер» помогут проверить совместимость элементов, подобрать комплектующие и сформировать решение в соответствии с проектом. Также доступны услуги по проектированию молниезащиты и монтажу систем молниезащиты.
Техническая информация подготовлена на основании официального каталога «Система молниезащиты и заземления Jupiter». Окончательный состав системы и характеристики оборудования необходимо уточнять по актуальной документации производителя и проекту объекта.
