Классы тепловых извещателей A1, A2, B, C и обозначение R/S: как читать маркировку
Обозначения A1, A2, B, C, A1R, A2S, BR или BS в характеристиках теплового пожарного извещателя — это не артикул и не внутренняя классификация производителя. Они описывают температурную категорию устройства и, при наличии суффикса R или S, дополнительную характеристику его реагирования в соответствии с ДСТУ EN 54-5.
Именно по этой маркировке можно понять, для какой температурной среды предназначен извещатель и как он ведёт себя при быстром повышении температуры. Например, A1R и BS — это не просто два тепловых датчика с разными порогами: они рассчитаны на разные нормальные температурные условия и имеют различную логику реагирования на изменение температуры.
Важная ремарка от Антифаер: класс теплового извещателя следует выбирать не по принципу «чем ниже температура срабатывания, тем лучше». Необходимо учитывать температуру, которая реально возникает в помещении без пожара, возможные кратковременные нагревы и характер ожидаемого развития пожара.
Что означает класс теплового пожарного извещателя
ДСТУ EN 54-5 устанавливает для точечных тепловых извещателей температурные категории от A1 до G. В этой статье подробно рассмотрим A1, A2, B и C — именно эти обозначения чаще всего встречаются в обычных системах пожарной сигнализации и в ассортименте оборудования для зданий.
Для каждого класса стандарт задаёт четыре важные температурные величины:
- типовая температура применения — температура, при которой извещатель может длительное время работать в нормальных условиях без пожара;
- максимальная температура применения — температура, которая может кратковременно возникнуть без пожара;
- минимальная статическая температура срабатывания;
- максимальная статическая температура срабатывания.
Статическая температура срабатывания определяется при очень медленном повышении температуры. Именно поэтому не следует воспринимать, например, обозначение A1R как простое утверждение «датчик срабатывает при 54 °C». Для A1 стандарт задаёт диапазон статической температуры реагирования, а суффикс R дополнительно характеризует поведение при быстром нагреве.

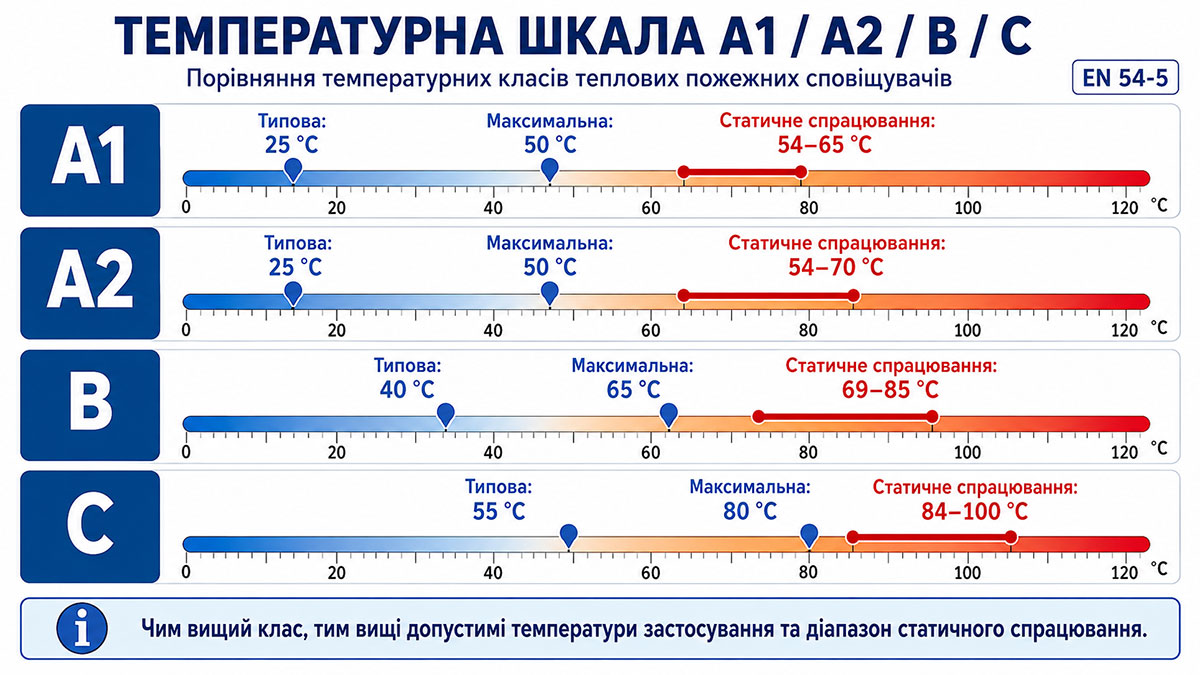

Классы A1, A2, B и C: температуры по ДСТУ EN 54-5
| Класс | Типовая температура применения | Максимальная температура применения | Минимальная статическая температура срабатывания | Максимальная статическая температура срабатывания |
|---|---|---|---|---|
| A1 | 25 °C | 50 °C | 54 °C | 65 °C |
| A2 | 25 °C | 50 °C | 54 °C | 70 °C |
| B | 40 °C | 65 °C | 69 °C | 85 °C |
| C | 55 °C | 80 °C | 84 °C | 100 °C |
Не путайте две температуры. «Максимальная температура применения» — это не температура пожарной тревоги. Например, для класса B максимальная температура применения составляет 65 °C, тогда как статическое срабатывание должно произойти в диапазоне от 69 до 85 °C.
Стандарт предусматривает также категории D, E, F и G для сред с ещё более высокой нормальной температурой. Они не являются предметом этой статьи, но это важный нюанс: классификация EN 54-5 не заканчивается классом C.
В чём разница между A1 и A2
A1 и A2 часто вызывают больше всего вопросов, поскольку для обоих классов:
- типовая температура применения составляет 25 °C;
- максимальная температура применения — 50 °C;
- минимальная статическая температура срабатывания — 54 °C.
Различие видно по верхней границе статического реагирования:
- A1 — от 54 до 65 °C;
- A2 — от 54 до 70 °C.
Кроме того, EN 54-5 задаёт для классов испытания времени реагирования при различных скоростях повышения температуры. Поэтому разницу между A1 и A2 не следует сводить только к пяти градусам верхней границы.
На практике A1 применяют там, где требуется соответствующая этому классу характеристика реагирования в условиях нормальной комнатной температуры. A2 также рассчитан на среду с типовой температурой 25 °C, но имеет другой допустимый диапазон статического срабатывания.
A1 не означает «первый сорт», а A2 — «хуже». Это разные нормативные категории. Выбор определяется условиями контролируемого помещения и проектными требованиями.
Когда нужны тепловые извещатели классов B и C
Классы B и C предназначены для сред, где нормальная температура может быть выше, чем в обычном офисном или административном помещении.
Класс B
Для класса B типовая температура применения составляет 40 °C, а кратковременная максимальная — 65 °C. Статическая температура реагирования находится в диапазоне 69–85 °C.
Такой класс может рассматриваться для помещений, где повышенная температура является нормальной частью эксплуатации. Но само название помещения не определяет класс: две котельные или два производственных участка могут иметь принципиально разный температурный режим.
Класс C
Класс C рассчитан на ещё более горячую среду:
- типовая температура — 55 °C;
- максимальная температура применения — 80 °C;
- статическое реагирование — 84–100 °C.
Его применение может быть обоснованным в горячих технологических зонах, где устройство более низкого температурного класса оказалось бы слишком близко к своему диапазону срабатывания уже во время нормальной работы.
Не выбирайте класс B или C просто «с запасом». Повышение температурного класса одновременно смещает диапазон статического реагирования вверх. Если установить слишком высокий класс в обычном помещении, это может ухудшить своевременность обнаружения теплового признака пожара.

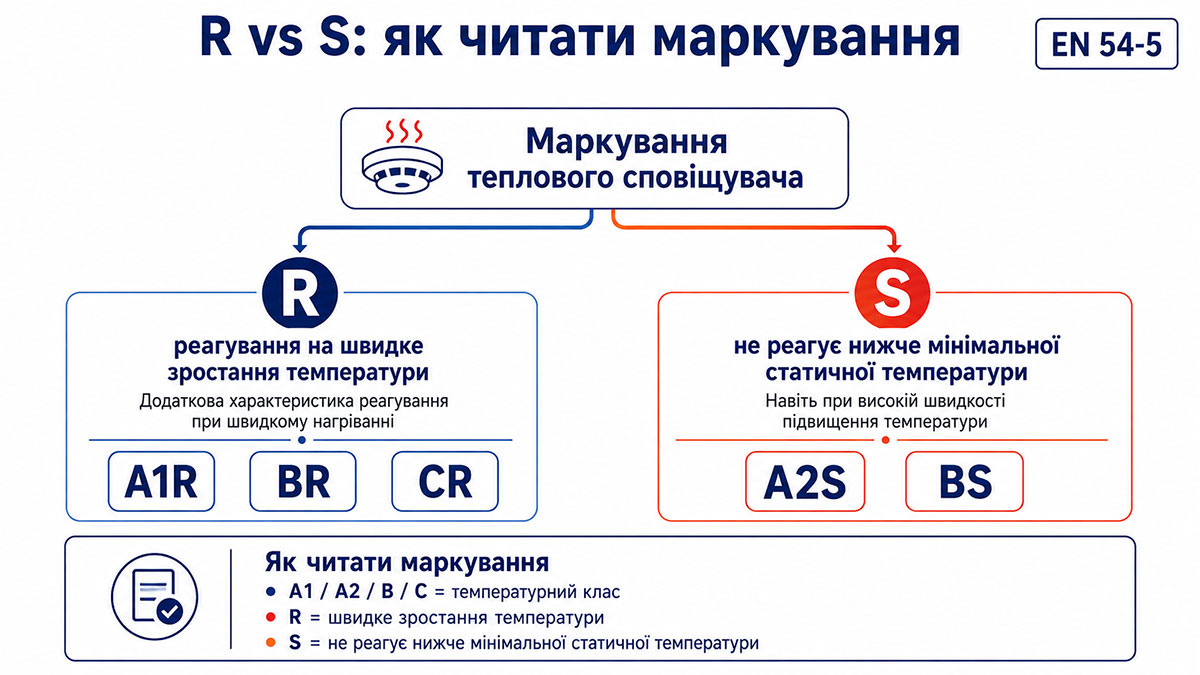

Что означает R в маркировке теплового извещателя
Буква R происходит от характеристики rate-of-rise — реагирования на скорость повышения температуры.
Извещатель с суффиксом R проходит дополнительные испытания, которые подтверждают способность соответствовать требованиям ко времени реагирования при быстром повышении температуры, даже если нагрев начинается с температуры, существенно более низкой, чем типовая для его класса.
Практический смысл заключается в следующем: устройство оценивает не только достигнутую температуру, но и характер её повышения. Это может позволить сформировать сигнал пожара раньше, чем температура достигнет статического порога.
Примеры маркировки:
- A1R — класс A1 с характеристикой реагирования на быстрое повышение температуры;
- A2R — класс A2 с характеристикой R;
- BR — класс B с характеристикой R;
- CR — класс C с характеристикой R.
R не означает, что извещатель реагирует только на скорость нагрева. Для него сохраняется температурная категория A1, A2, B, C и т. д. Суффикс R добавляет подтверждённую характеристику реагирования на быстрое повышение температуры.
Что означает S в маркировке
Суффикс S характеризует другое поведение. По требованиям EN 54-5 такой извещатель не должен формировать тревогу ниже минимальной статической температуры, установленной для его класса, даже при высокой скорости нагрева.
Например:
- для A1S минимальная статическая температура — 54 °C;
- для A2S — 54 °C;
- для BS — 69 °C;
- для CS — 84 °C.
Эта характеристика полезна там, где в нормальном технологическом режиме возможны быстрые, но допустимые изменения температуры. В такой среде R-характеристика может быть нежелательной, если штатный резкий нагрев похож для алгоритма на развитие пожара.
Именно поэтому производители при подборе тепловых извещателей часто разделяют сценарии на два вопроса: какая максимальная температура возможна без пожара и возможно ли её быстрое повышение в нормальном режиме.

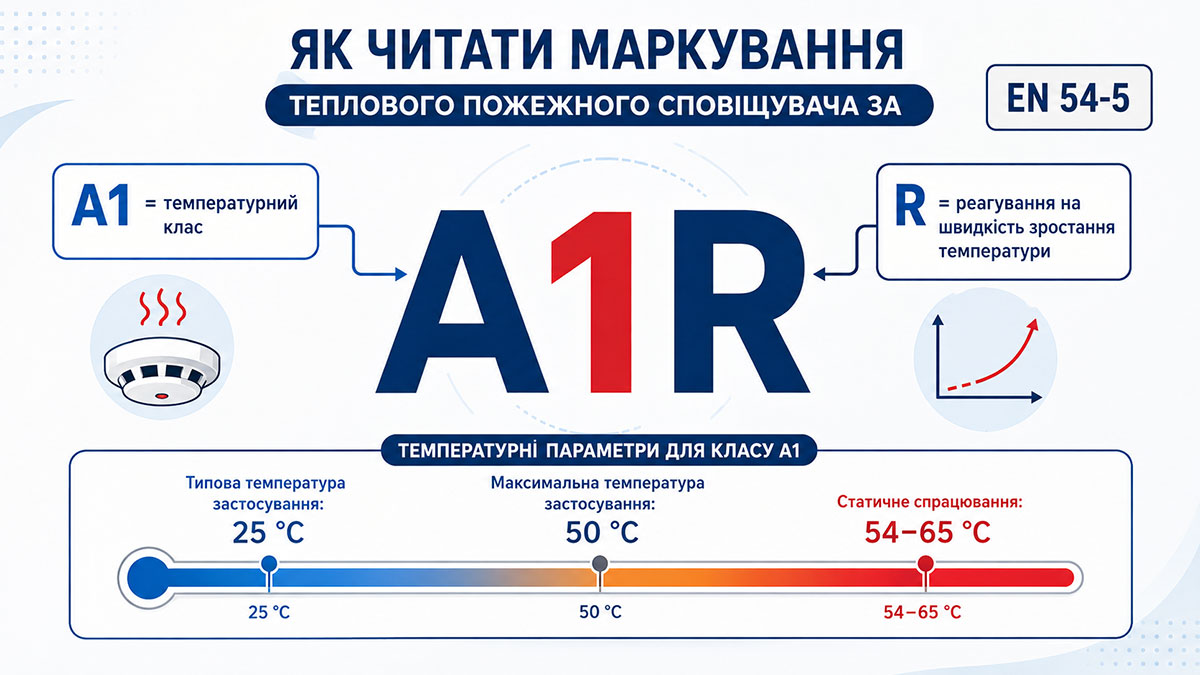

Как читать A1R, A2S, BR, BS и CR
| Маркировка | Температурный класс | Дополнительная характеристика | Как это читать |
|---|---|---|---|
| A1R | A1 | R | Категория A1 + подтверждённое реагирование на быстрое повышение температуры |
| A1S | A1 | S | Категория A1 + отсутствие реагирования ниже минимальной статической температуры даже при быстром нагреве |
| A2S | A2 | S | Категория A2 со статически ориентированной S-характеристикой |
| BR | B | R | Категория B для повышенных температур + характеристика скорости повышения |
| BS | B | S | Категория B + S-характеристика |
| CR | C | R | Категория C для более горячей среды + характеристика скорости повышения |
| CS | C | S | Категория C + S-характеристика |
То есть маркировку необходимо читать слева направо:
температурная категория → дополнительная характеристика реагирования.
Например:
BR = B + R
Типовая температура применения класса B — 40 °C, максимальная — 65 °C, статический диапазон — 69–85 °C. Буква R дополнительно указывает на подтверждённую характеристику реагирования при быстром повышении температуры.
Что означает класс без суффикса R или S
В документации можно увидеть просто A1, A2, B или C без дополнительной буквы. Это корректная маркировка.
Отсутствие R или S означает, что в обозначении не заявлена соответствующая дополнительная категория по EN 54-5. Поэтому не следует только по обозначению A2 делать вывод, что устройство обязательно является «дифференциальным», а по обозначению B — что оно обязательно имеет S-характеристику.
Необходимо смотреть паспорт конкретной модели и заявленные производителем характеристики.
Например, в ассортименте тепловых извещателей встречаются как устройства категории A2 без суффикса, так и модели A2R или A2S. Это разные заявленные характеристики, хотя их основная температурная категория может быть одинаковой.
Как подобрать класс теплового извещателя по температуре помещения
Начинать необходимо не с температуры пожара, а с наихудшего нормального температурного режима без пожара.
- Определите типовую температуру. Какая температура сохраняется в зоне извещателя в течение длительного времени?
- Определите максимально возможную штатную температуру. Например, во время работы оборудования, летней жары, технологического цикла или отопления.
- Проверьте класс по EN 54-5. Нормальная температура не должна выходить за допустимые характеристики выбранной категории.
- Выясните, возможны ли резкие штатные нагревы. Это особенно важно при выборе между R и S.
- Проверьте сценарий пожара. Выбранный класс должен не только исключать нежелательные тревоги в штатном режиме, но и обеспечивать необходимое обнаружение пожара.
| Условия в зоне установки | На что обратить внимание |
|---|---|
| Обычная комнатная температура | В первую очередь анализируют категории A1/A2 и необходимую характеристику R/S |
| Температура может длительное время быть выше обычной комнатной | Необходимо проверить, достаточен ли A-класс или требуется категория B |
| Горячая технологическая зона | Может потребоваться C или более высокий класс; решение принимают по фактической температуре |
| Есть резкие штатные нагревы | Особенно внимательно проверяют целесообразность R-характеристики; может потребоваться S-категория |
| Требуется реакция на быстрое повышение температуры | Рассматривают извещатель с суффиксом R при условии, что это соответствует проекту |
Пример: если возле потолка в нормальном режиме температура кратковременно может достигать 55–60 °C, устройство класса A1 или A2 нельзя выбирать только потому, что «в комнате обычно +25 °C». Необходимо учитывать максимальную температуру именно в месте установки извещателя.
Что проверить перед покупкой теплового извещателя
| Параметр | Что проверить |
|---|---|
| Категория EN 54-5 | A1, A2, B, C или другая категория, предусмотренная проектом |
| Суффикс | Требуется ли характеристика R или S |
| Максимальная температура применения | Должна быть достаточной для реальной штатной среды |
| Статическая температура срабатывания | Сверить с классом и документацией производителя |
| ДСТУ EN 54-5 | Проверить соответствие конкретной модели |
| Совместимость с ППКП | Особенно важно для адресных извещателей |
| Условия эксплуатации | Температура, влажность, IP, особые условия среды |
Отдельно обратите внимание: даже правильно выбранный температурный класс не подтверждает, что конкретный извещатель можно подключить к конкретному приёмно-контрольному прибору. Это отдельная проверка, которую мы рассмотрели в материале «Как проверить совместимость пожарного извещателя с ППКП перед покупкой».
Необходимо подобрать тепловой пожарный извещатель?
В нашем каталоге противопожарных товаров представлены тепловые пожарные извещатели различных температурных категорий, в том числе модели A1, A2, B и исполнения с характеристиками R/S.
Если оборудование подбирается не для прямой замены по готовой спецификации, а для нового или реконструируемого объекта, класс извещателя необходимо определять по фактическому температурному режиму и проекту системы пожарной сигнализации.
Распространённые вопросы
Что означает класс A1 у теплового пожарного извещателя?
Для категории A1 по EN 54-5 типовая температура применения составляет 25 °C, максимальная температура применения — 50 °C, а статическая температура срабатывания должна находиться в диапазоне от 54 до 65 °C.
Чем A1 отличается от A2?
Обе категории имеют типовую температуру применения 25 °C, максимальную — 50 °C и минимальную статическую температуру реагирования 54 °C. Верхняя граница статического реагирования для A1 составляет 65 °C, для A2 — 70 °C. Стандарт также устанавливает требования ко времени реагирования.
Что означает A1R?
A1 — температурная категория, а R означает дополнительно подтверждённую характеристику реагирования на высокую скорость повышения температуры. То есть устройство остаётся извещателем категории A1, но также имеет R-характеристику.
Что означает A2S?
A2 задаёт температурную категорию. Суффикс S означает, что устройство не должно реагировать ниже минимальной статической температуры этого класса даже при высокой скорости повышения температуры.
Что лучше — R или S?
Ни одна характеристика не является универсально лучшей. R полезна там, где быстрое повышение температуры является важным признаком пожара. S может быть целесообразна там, где быстрые температурные изменения возможны и в штатном режиме. Выбор зависит от среды и проекта.
Что означает класс B?
Для класса B типовая температура применения составляет 40 °C, максимальная — 65 °C, а статическое реагирование должно находиться в пределах 69–85 °C. Он предназначен для более тёплой среды, чем A1 и A2.
Существуют ли классы выше C?
Да. EN 54-5 также предусматривает категории D, E, F и G для сред с более высокими нормальными температурами. Их применяют в специальных высокотемпературных условиях.
Можно ли выбрать класс только по температуре срабатывания?
Нет. Необходимо учитывать типовую и максимальную температуру среды без пожара, статический диапазон реагирования, характеристику R/S, сценарий пожара, документацию производителя и проект системы.
Заключение
Маркировка теплового пожарного извещателя читается в два этапа. A1, A2, B, C определяют температурную категорию: нормальные условия применения и допустимый диапазон статического реагирования. Дополнительная буква R или S характеризует поведение устройства при быстром изменении температуры.
Для A1 и A2 типовая температура составляет 25 °C, для B — 40 °C, для C — 55 °C. При этом с повышением категории увеличивается и диапазон статической температуры срабатывания. Поэтому устанавливать высокотемпературный класс «с запасом» так же неправильно, как использовать низкий класс там, где штатная температура приближается к его порогу.
Практическая последовательность выбора следующая: нормальная температура в зоне монтажа → максимальная штатная температура → возможность резких нагревов → класс A1/A2/B/C → характеристика R/S → проверка конкретной модели и проекта.
