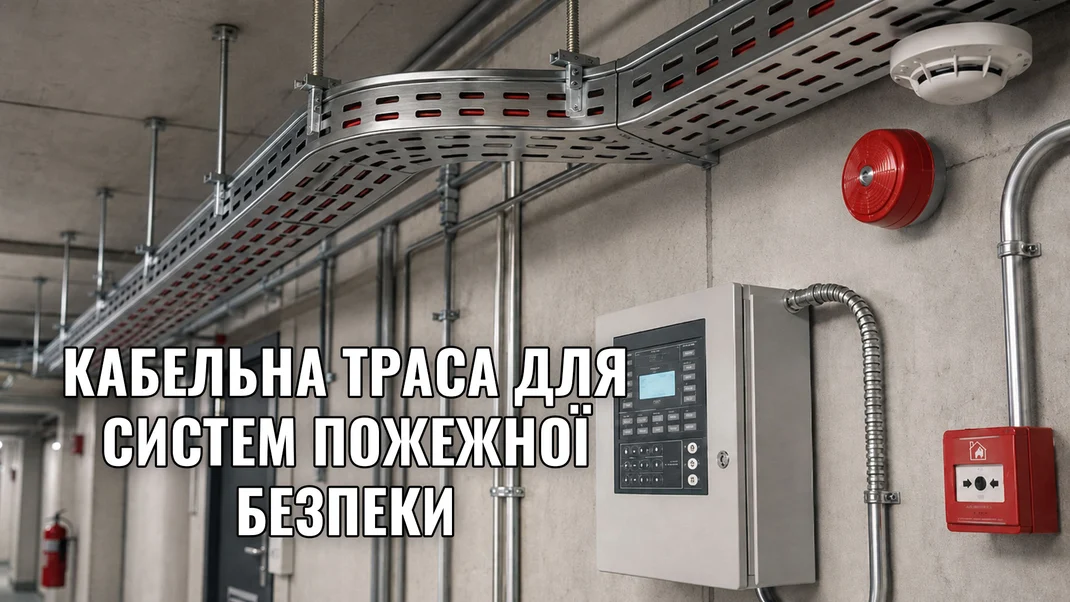

Кабельная трасса для систем пожарной безопасности: лоток, гофра, труба или металлорукав

27-07-2026

Автор: Браілко Олег Леонідович

30-07-2026

Кабельная трасса системы пожарной безопасности — это не только способ упорядочить провода. Она должна защищать кабели от механических повреждений, обеспечивать доступ для обслуживания и соответствовать условиям эксплуатации. Если кабельная линия должна работать во время пожара, значение также имеют материал, несущая способность и способ крепления всех элементов трассы.

Для прокладки кабелей используют металлические лотки, гофрированные и жёсткие трубы, металлорукава или отдельные держатели. Эти решения выполняют разные функции, поэтому выбор зависит от количества кабелей, места монтажа, внешних воздействий и требований к сохранению работоспособности системы.

Кратко:

лоток — для групповых и протяжённых кабельных трасс;
гофрированная труба — для отдельных кабелей в перегородках, стенах и на сложных участках;
жёсткая труба — когда требуется повышенная механическая защита;
металлорукав — для гибкого подключения оборудования, участков с вибрациями и локально опасных зон;
металлический материал сам по себе не подтверждает огнестойкость трассы.

Что входит в состав кабельной трассы

Кабельная трасса — это совокупность конструкций и монтажных элементов, с помощью которых кабель прокладывают от оборудования до конечных устройств.

В её состав могут входить:

кабельные лотки или лестницы;
гофрированные и жёсткие трубы;
металлорукава;
кабельные каналы и короба;
одиночные держатели и скобы;
консоли, профили и подвесы;
анкеры и другие крепления;
распределительные коробки и клеммы;
кабельные вводы и уплотнения;
противопожарные проходки через стены и перекрытия.

Надёжность линии определяется не только кабелем. Если лоток деформируется, крепление разрушится или коробка утратит целостность, электрическая цепь может прекратить работу раньше, чем предусмотрено проектом.

Лоток, гофра, труба или металлорукав: сравнение

Способ прокладки	Когда применяется	Преимущества	Что необходимо учесть
Металлический кабельный лоток	Групповые трассы в технических помещениях, коридорах, шахтах и над подвесными потолками	Большая вместимость, доступ для обслуживания, возможность расширения	Нагрузку, шаг опор, защиту от коррозии, тип креплений
Пластиковая гофрированная труба	Отдельные кабели в стенах, перегородках, полах и потолках	Гибкость, небольшая масса, быстрый монтаж	Механическую прочность, температуру, характеристики горючести материала
Жёсткая труба	Открытая или скрытая прокладка с повышенной механической защитой	Стабильная геометрия, устойчивость к ударам, возможность герметизации	Повороты, протяжные коробки, доступ для замены кабеля
Металлорукав	Подключение оборудования, участки с вибрациями и сложной геометрией	Гибкость и усиленная механическая защита	Коррозию, герметичность, радиус изгиба, тип соединителей
Отдельные металлические держатели	Компактная прокладка одного или нескольких кабелей	Небольшая масса, возможность создания подтверждённой огнестойкой системы	Точный шаг крепления, тип анкера и допустимую нагрузку

Когда выбирают кабельный лоток

Кабельный лоток целесообразен для протяжённых трасс, на которых прокладывают несколько сигнальных, контрольных или силовых кабелей. Он упрощает осмотр, ремонт и последующее расширение системы.

Для монтажа используют:

перфорированные лотки — универсальное решение для внутренних трасс;
неперфорированные — для дополнительной защиты кабелей снизу;
проволочные — лёгкие конструкции с хорошей вентиляцией;
лестничные — для тяжёлых силовых кабелей и больших нагрузок;
лотки с крышкой — для защиты от пыли, предметов и случайного контакта.

При выборе необходимо учитывать ширину, высоту борта, допустимую нагрузку, толщину металла, защитное покрытие и расстояние между опорами.

Важно: металлический лоток не является автоматически огнестойкой кабельной системой. Во время пожара могут деформироваться секции, соединения, консоли, подвесы или анкеры.

Если линия должна сохранять работоспособность в течение нормированного времени, необходимо применять конфигурацию, характеристики которой подтверждены испытаниями или предусмотрены проектным решением.

Когда подходит гофрированная или жёсткая труба

Гофрированная труба

Гофрированная труба удобна для отдельных кабелей в штробах, полостях перегородок, полах и потолках. Она позволяет обходить препятствия без большого количества фасонных деталей.

При выборе проверяют:

внутренний и наружный диаметр;
материал изготовления;
устойчивость к сжатию и ударам;
температурный диапазон;
устойчивость к ультрафиолету;
пожарно-технические характеристики материала;
совместимость с муфтами, вводами и коробками.

Предупреждение: обычная пластиковая гофра не образует систему класса E30, E60 или E90. Огнестойкость кабеля не компенсирует разрушение трубы или креплений.

Жёсткая труба

Жёсткую трубу используют там, где необходимы стабильная геометрия и повышенная механическая защита: в паркингах, технических помещениях, производственных зонах и на открытых участках стен.

Она лучше защищает кабель от ударов и сжатия, но требует точного планирования поворотов, протяжных коробок и мест доступа для замены кабеля.

Когда необходим металлорукав

Металлорукав сочетает гибкость гофрированной трубы с повышенной механической защитой. Его часто применяют на конечных участках подключения вентиляторов, насосов, клапанов, шкафов автоматики и другого оборудования.

Металлорукав целесообразно использовать:

на участках со сложной геометрией;
в местах возможного механического повреждения;
для оборудования, создающего вибрации;
в технических и производственных помещениях;
для защиты кабельного ввода в оборудование.

Во влажных или запылённых зонах необходимо применять соответствующие оболочки, герметичные муфты и кабельные вводы. Фактическая степень защиты определяется всей системой соединений.

Важно: металлорукав обеспечивает механическую защиту, но сам по себе не подтверждает сохранение электрической функции во время пожара.

Какую трассу выбрать для разных систем

Участок	Типовое решение	Что проверить
Шлейфы пожарной сигнализации над подвесным потолком	Лоток, труба или отдельные держатели	Механическую защиту, доступность, разделение с другими сетями
Магистрали системы оповещения	Лоток или металлические держатели	Зонирование, защиту от общего повреждения, необходимое время работы
Питание систем дымоудаления	Подтверждённая огнестойкая система прокладки	Класс системы, нагрузку, анкеры, шаг опор
Подключение клапанов и приводов	Жёсткая труба и металлорукав на конечном участке	Вибрации, температуру, влажность, защиту ввода
Прокладка в перегородках	Гофрированная или жёсткая труба	Механическую устойчивость и возможность замены кабеля
Паркинги и производственные помещения	Металлический лоток, жёсткая труба или металлорукав	Удары, пыль, влагу, коррозию и доступ посторонних лиц

Приведённые варианты являются ориентировочными. Окончательное решение определяется проектом, назначением цепи, характеристиками кабеля и условиями эксплуатации.

Огнестойкая кабельная линия: что необходимо проверить

Огнестойкая кабельная линия является комплексным решением. В неё входят кабель, несущая конструкция, крепления, коробки, клеммы и строительное основание.

Перед монтажом проверяют:

марки и сечения кабелей, входящих в подтверждённую систему;
тип и размеры лотка или держателей;
максимальную нагрузку на трассу;
допустимый шаг между опорами;
тип консолей, профилей и подвесов;
вид и глубину установки анкеров;
допустимые горизонтальные и вертикальные конфигурации;
тип коробок и клемм;
требования к стене или перекрытию;
область применения протокола испытаний.

Подробнее о временных классах читайте в материале «FE180, E30, E60 и E90: как читать маркировку огнестойкого кабеля».

Важные технические параметры монтажа

Диаметр трубы или металлорукава

Внутренний диаметр должен обеспечивать протягивание кабеля без повреждения оболочки. Учитывают количество и наружный диаметр кабелей, длину участка, количество поворотов и минимальный радиус изгиба.

Труба, диаметр которой почти равен диаметру кабеля, усложняет монтаж и последующую замену линии.

Разделение кабельных линий

Сигнальные, информационные и силовые кабели могут создавать взаимные помехи или повреждаться по одной причине. Для их разделения применяют отдельные лотки, перегородки, разные секции короба или предусмотренное проектом расстояние.

Универсального расстояния для всех систем не существует: оно зависит от напряжения, типа сигнала, конструкции кабеля и требований оборудования.

Защита от коррозии и влаги

Для металлических лотков, труб и креплений учитывают влажность, конденсат, химически активную среду и наружный монтаж. В зависимости от условий используют оцинкованные конструкции, горячее цинкование, нержавеющую сталь или дополнительные защитные покрытия.

Герметичность трассы зависит не только от трубы или металлорукава, но и от муфт, вводов, уплотнений и корпусов оборудования.

Кабельные проходки через стены и перекрытия

Места прохождения кабелей через противопожарные стены и перекрытия необходимо герметизировать с помощью специальной системы проходки. Обычная монтажная пена или случайно выбранный негорючий материал не обеспечивают подтверждённый предел огнестойкости.

Для герметизации могут применяться:

огнестойкие герметики;
минеральные плиты с покрытием;
специальные пены;
модульные уплотнения;
кабельные подушки или блоки;
комбинированные системы.

Необходимо проверять тип строительной конструкции, толщину стены или перекрытия, размеры отверстия, количество кабелей и допустимые расстояния между ними. После добавления нового кабеля проходку восстанавливают по технологии производителя.

Типичные ошибки

Металлическую конструкцию автоматически считают огнестойкой.
Для ответственных линий используют пластиковые крепления.
Увеличивают предусмотренный шаг между опорами.
Чрезмерно заполняют кабельный лоток.
Не защищают кабель от острых металлических краёв.
Нарушают минимальный радиус изгиба.
Прокладывают сигнальные и силовые кабели без необходимого разделения.
Используют негерметичные вводы во влажных помещениях.
Заполняют противопожарные проходки обычной пеной.
Самовольно заменяют лоток, коробки, анкеры или держатели.

Что проверить перед закупкой

Перед заказом компонентов кабельной трассы необходимо определить:

тип, количество, диаметр и массу кабелей;
маршрут и длину трассы;
количество поворотов и ответвлений;
материал стен и перекрытий;
допустимую нагрузку на опоры;
условия влажности, запылённости и коррозии;
необходимую механическую защиту;
требования к сохранению функции во время пожара;
количество противопожарных проходок;
потребность в крышках, разделителях и фасонных деталях;
наличие протоколов и монтажных инструкций.

В каталоге Antifire можно подобрать огнестойкий кабель для пожарных систем, перфорированные кабельные лотки, гофрированные трубы для кабеля и металлорукава для защиты кабельных линий.

Распространённые вопросы

Что лучше для пожарной сигнализации: лоток или гофра?

Для групповой протяжённой трассы удобнее лоток, а для отдельного кабеля в перегородке или на сложном участке — гофрированная труба. Окончательный выбор зависит от условий монтажа и проекта.

Является ли металлорукав огнестойким?

Металлорукав обеспечивает механическую защиту, но не подтверждает класс E30, E60 или E90. Такой класс устанавливается для полной кабельной системы.

Можно ли прокладывать силовые и сигнальные кабели в одном лотке?

Такое решение возможно только при соблюдении требований к разделению и электромагнитной совместимости. Могут потребоваться отдельные секции или металлические перегородки.

Обязательно ли устанавливать крышку на лоток?

Не всегда. Крышка необходима, когда требуется дополнительная защита от пыли, предметов или случайного контакта.

Можно ли использовать монтажную пену для кабельной проходки?

Обычную монтажную пену использовать нельзя. Для противопожарной преграды необходима специальная сертифицированная система герметизации.

Вывод

Лоток, гофрированная труба, жёсткая труба и металлорукав решают разные задачи. Лоток подходит для групповых трасс, гофра — для гибкой прокладки отдельных кабелей, жёсткая труба — для повышенной механической защиты, а металлорукав — для участков с вибрациями и сложных конечных участков.

В системах пожарной безопасности способ прокладки необходимо выбирать как часть единого проектного решения. Если линия должна работать во время пожара, необходимо проверять совместимость кабеля, несущей конструкции, креплений, коробок, анкеров и противопожарных проходок.
