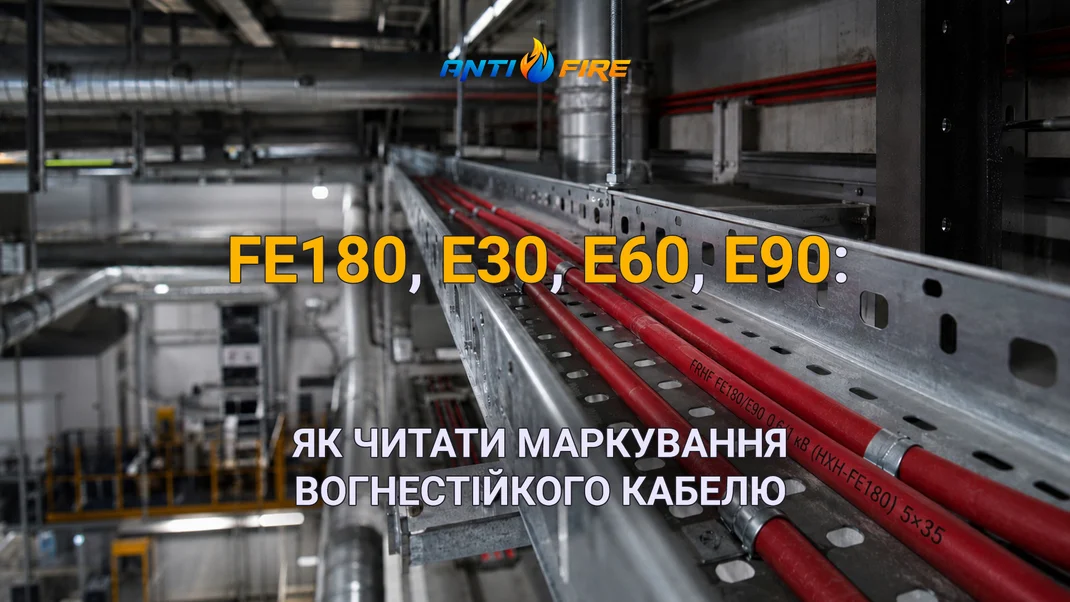

FE180, E30, E60 и E90: как читать маркировку огнестойкого кабеля
Обозначения FE180, E30, E60 и E90 часто указывают рядом в названии или технической документации огнестойкого кабеля. Из-за этого их ошибочно воспринимают как единую шкалу, где число якобы показывает, сколько минут кабель может работать во время пожара.
На самом деле FE180 и классы E30–E90 характеризуют разные объекты испытания. FE180 относится преимущественно к способности самого кабеля сохранять целостность электрической цепи под воздействием пламени. E30, E60 и E90 подтверждают сохранение функции всей кабельной системы: кабеля, креплений, лотков, коробок, соединений и других элементов прокладки.
Поэтому обозначение FE180 само по себе не означает, что смонтированная кабельная линия автоматически соответствует классу E90. Разберемся, как правильно читать маркировку и какие документы необходимо проверять перед закупкой.

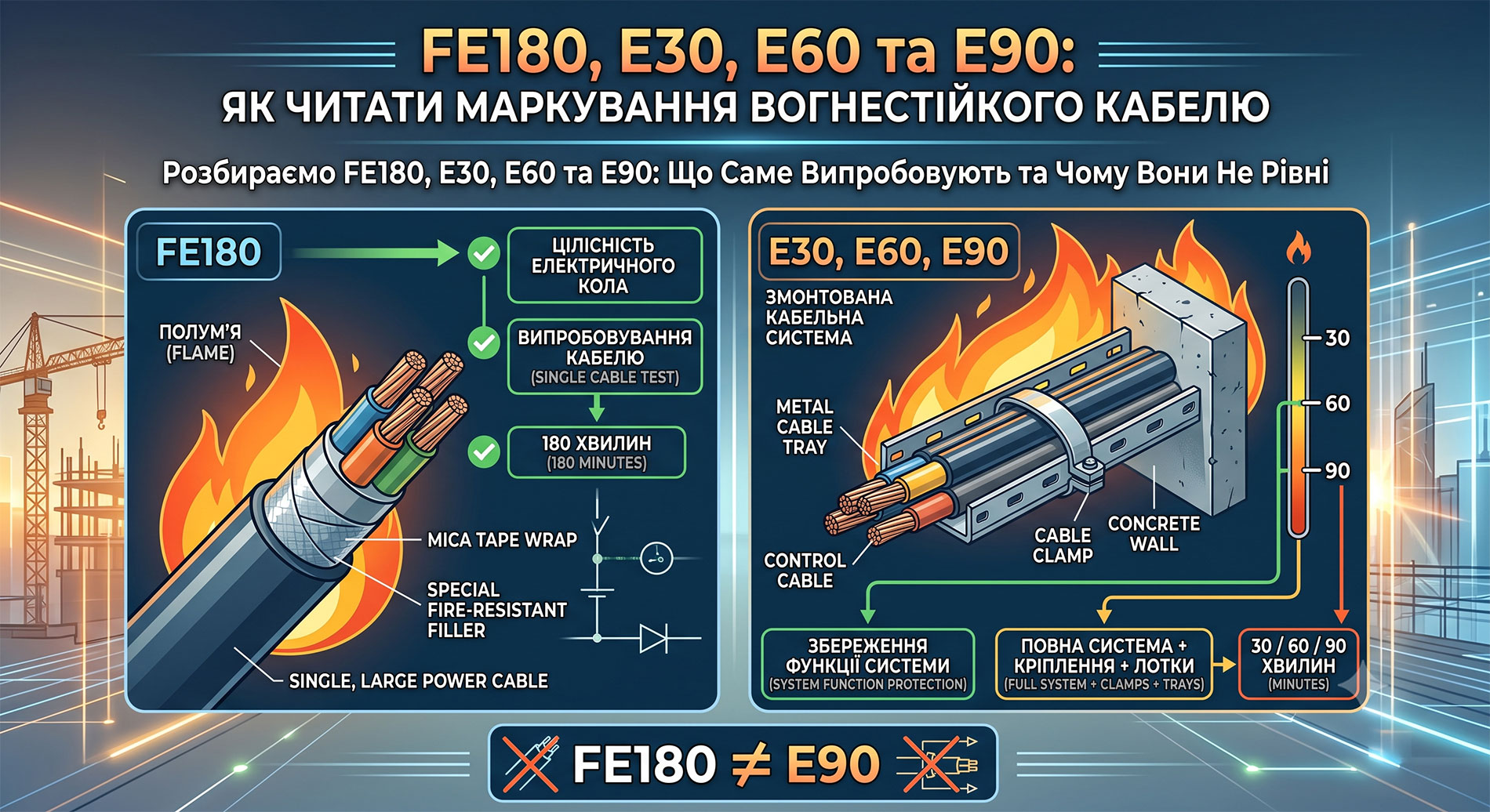

FE180 и E30–E90: главное отличие
| Обозначение | Что оценивают | Что означает число | Практическое значение |
|---|---|---|---|
| FE180 | Отдельный кабель в определенных условиях испытания | Продолжительность сохранения целостности электрической цепи под воздействием пламени | Показывает свойства конструкции кабеля, но не подтверждает работоспособность всей смонтированной линии |
| E30 | Кабельную систему вместе с системой прокладки | Сохранение электрической функции в течение 30 минут | Применяется для линий, которым по проекту необходимо работать не менее 30 минут |
| E60 | Кабельную систему вместе с креплениями и соединениями | Сохранение функции в течение 60 минут | Может применяться для систем с повышенными требованиями к продолжительности работы |
| E90 | Полную кабельную систему | Сохранение электрической функции в течение 90 минут | Используется для критически важных электрических линий, которые должны работать продолжительное время во время пожара |
Ключевой вывод: FE180 и E30/E60/E90 не являются последовательными классами одной системы. Они могут указываться вместе, например FE180/E90, поскольку описывают разные результаты испытаний.
Что означает маркировка FE180
Сокращение FE используют для обозначения сохранения целостности электрической цепи кабеля при огневом воздействии. В процессе испытания на жилы подают контрольное напряжение, а образец кабеля подвергают воздействию пламени по установленной методике.
Обозначение FE180 указывает, что во время соответствующего лабораторного испытания кабель сохранял целостность цепи в течение 180 минут: не произошло короткого замыкания между жилами или потери электрического контакта.
Для обеспечения такой стойкости в конструкции кабеля могут использоваться:
- слюдосодержащие огнестойкие ленты вокруг токопроводящих жил;
- специальные термостойкие или керамообразующие изоляционные композиции;
- безгалогенные оболочки с пониженным дымо- и газовыделением;
- дополнительные барьерные слои, предусмотренные конструкцией конкретной марки.
Однако FE180 характеризует именно испытанный образец кабеля. Во время реального пожара работоспособность линии зависит также от поведения креплений, лотков, распределительных коробок, соединений и строительного основания.
Что означают классы E30, E60 и E90
Обозначения E30, E60 и E90 используют для классов сохранения электрической функции кабельной системы. Во время испытания проверяют не только кабель, но и смонтированную систему в конкретной конфигурации.
В состав такой системы могут входить:
- силовой, контрольный или сигнальный кабель;
- кабельные лотки, лестницы или отдельные металлические держатели;
- анкеры, дюбели, подвесы и монтажные профили;
- огнестойкие распределительные коробки и керамические клеммы;
- элементы фиксации вертикальных участков;
- несущая стена или перекрытие, к которому закреплена трасса.
Буква E в этой маркировке означает сохранение электрической функции, а число — минимальный период работоспособности испытанной системы:
- E30 — не менее 30 минут;
- E60 — не менее 60 минут;
- E90 — не менее 90 минут.
Класс подтверждается только для конкретного сочетания кабеля и элементов монтажа в пределах условий, приведенных в протоколе или сертификате испытаний. Самовольная замена типа лотка, расстояния между креплениями, анкеров или распределительных коробок может привести к тому, что фактически смонтированная линия уже не будет соответствовать заявленному классу.
Почему FE180 не равно E90
Сравнивать FE180 и E90 только по количеству минут неправильно. В первом случае в течение 180 минут проверяют целостность цепи отдельного кабеля в определенных лабораторных условиях. Во втором — в течение 90 минут оценивают функционирование кабельной системы в условиях температурного воздействия, приближенного к развитию пожара.
Кабель с маркировкой FE180 может входить в состав системы E30, E60 или E90, но итоговый класс будет зависеть от результатов системного испытания.
Пример: кабель FE180, установленный на обычных пластиковых креплениях, не образует систему E30 или E90. Во время пожара крепления могут разрушиться значительно раньше, кабель провиснет или упадет, после чего электрическая цепь будет повреждена.
Как читать полную маркировку кабеля
Условная надпись на кабеле или в каталоге может выглядеть следующим образом:
NHXH FE180/E90 3×1,5 0,6/1 кВ
| Часть маркировки | Что она может означать |
|---|---|
| NHXH | Конструктивное обозначение кабеля. Точную расшифровку необходимо проверять по документации производителя |
| FE180 | Подтвержденная целостность электрической цепи кабеля во время соответствующего огневого испытания |
| E90 | Возможность применения кабеля в испытанной кабельной системе класса E90 при соблюдении определенной конфигурации монтажа |
| 3×1,5 | Три жилы номинальным сечением 1,5 мм² каждая |
| 0,6/1 кВ | Номинальное напряжение кабеля |
В маркировке также могут встречаться обозначения FR, LS, HF, FRLS или FRHF. Они не заменяют FE или E-класс, а описывают другие пожарно-технические свойства материалов и конструкции кабеля.
Чем FE и E-классы отличаются от LS, HF и FR
При выборе кабеля важно не смешивать сохранение электрической функции с реакцией материалов на огонь, дымообразованием и выделением коррозионно-активных газов.
| Обозначение | Что характеризует |
|---|---|
| FR | Огнестойкое исполнение кабеля или способность сохранять функцию в условиях, определенных соответствующим стандартом |
| LS | Пониженное дымообразование при горении |
| HF | Отсутствие галогенов в материалах оболочки и пониженное образование коррозионно-активных газов |
| FRLS | Сочетание огнестойкого исполнения с пониженным дымообразованием |
| FRHF | Огнестойкое исполнение с безгалогенными материалами |
| FE | Целостность электрической цепи отдельного кабеля во время испытания |
| E30–E90 | Сохранение функции полной кабельной системы в течение нормированного времени |
Один кабель может одновременно иметь несколько характеристик. Например, исполнение FRHF FE180/E90 может указывать на огнестойкую безгалогенную конструкцию, целостность цепи кабеля в течение испытания FE180 и возможность использования в подтвержденной системе E90.
Какое время работоспособности необходимо для разных систем
Необходимое время работы кабельной линии определяют не по желанию заказчика и не только по названию оборудования. Его устанавливают проектные решения и действующие нормативные требования в зависимости от назначения системы.
ДБН В.2.5-56:2014 предусматривает, в частности, следующие минимальные периоды сохранения целостности цепей под воздействием стандартного температурного режима:
| Система или оборудование | Нормированное время |
|---|---|
| Системы оповещения СО1 и СО2 за пределами зоны обслуживания | Не менее 15 минут |
| Системы оповещения СО3, СО4 и СО5 за пределами зоны обслуживания | Не менее 30 минут |
| Питание пожарной сигнализации и управление другими противопожарными и инженерными системами | Не менее 30 минут |
| Питание систем пожаротушения | Не менее 30 минут |
| Питание спринклерных и дренчерных систем пожаротушения | Не менее 60 минут |
| Питание и управление пожарными лифтами | Не менее 90 минут |
| Питание систем дымо- и теплоудаления | Не менее 30 минут |
Эти значения не следует механически превращать в требование купить кабель с соответствующей надписью E30, E60 или E90. Проектировщик должен определить способ обеспечения работоспособности линии, ее маршрут, условия прокладки, систему крепления и перечень подтверждающих документов.
Как правильно выбрать огнестойкий кабель
Маркировка FE180 или E90 — только один из параметров. Для правильного подбора необходимо учитывать весь комплекс характеристик.
- Определить назначение линии. Кабели пожарной сигнализации, оповещения, дымоудаления, пожарных насосов и лифтов имеют разные электрические параметры и нормативное время работы.
- Проверить проектный класс работоспособности. Необходимый период должен быть указан в проектной документации или определен проектировщиком.
- Подобрать электрические характеристики. Учитывают номинальное напряжение, количество жил, сечение, токовую нагрузку, длину трассы и допустимое падение напряжения.
- Уточнить тип сигнала. Для информационных и контрольных сетей могут быть важны экранирование, волновое сопротивление, емкость и устойчивость к электромагнитным помехам.
- Подобрать систему прокладки. Кабель, лоток, держатели, анкеры, коробки и клеммы должны соответствовать испытанной конфигурации.
- Проверить условия монтажа. Расстояние между опорами, допустимая нагрузка, вертикальная или горизонтальная прокладка и тип строительного основания должны соответствовать документации системы.
- Проверить документы. Названия, сечения и марки кабелей в сертификатах должны совпадать с продукцией, фактически поставляемой на объект.
Посмотреть доступные огнестойкие кабели и кабели, не распространяющие горение можно в соответствующем разделе каталога. Для линий питания насосов, вентиляторов, клапанов и другого оборудования отдельно представлен огнестойкий силовой кабель.
Какие документы необходимо проверить
Одной надписи на оболочке или упоминания E90 в коммерческом предложении недостаточно. Перед закупкой и монтажом необходимо запросить документы, подтверждающие характеристики именно выбранной продукции.
- сертификат соответствия или другой предусмотренный документ о соответствии;
- протокол огневых испытаний;
- технический паспорт или спецификацию производителя;
- перечень марок и сечений кабеля, на которые распространяется результат испытания;
- схему испытанной системы прокладки;
- допустимые типы лотков, держателей, коробок, креплений и анкеров;
- максимальное расстояние между точками крепления;
- допустимую кабельную нагрузку на метр трассы;
- ограничения для горизонтального и вертикального монтажа.
Особенно важно проверить область распространения протокола. Результат, полученный для кабеля одного производителя, конкретного сечения и определенного способа прокладки, не всегда можно автоматически применять к другой марке или монтажной конфигурации.
Типичные ошибки при выборе и монтаже
- FE180 воспринимают как гарантию работы всей линии в течение 180 минут. Это характеристика испытания кабеля, а не произвольно смонтированной трассы.
- FE180 автоматически приравнивают к E90. Обозначения относятся к разным методикам испытаний.
- Кабель E90 монтируют на обычных креплениях. В таком случае класс полной системы не подтвержден.
- Изменяют расстояние между опорами. Увеличение шага креплений может вызвать деформацию или обрыв кабеля во время пожара.
- Используют обычные распределительные коробки. Коробки и клеммы также должны обеспечивать необходимый уровень огнестойкости.
- Ориентируются только на цвет оболочки. Красный или оранжевый цвет не является самостоятельным подтверждением класса.
- Не сверяют марку и сечение с протоколом. Сертификат на серию продукции может иметь ограничения по конкретным исполнениям.
Нормативная база
При проектировании, выборе и подтверждении характеристик кабельных линий могут применяться различные нормативные документы в зависимости от типа кабеля, системы и метода испытания.
- ДБН В.2.5-56:2014 «Системы противопожарной защиты» — устанавливает требования к работоспособности кабелей и кабельных линий систем противопожарной защиты.
- ДСТУ EN 50200:2019 — определяет метод испытания на огнестойкость незащищенных кабелей малого поперечного сечения, предназначенных для цепей систем безопасности.
- IEC 60331 — серия международных стандартов по испытанию электрических кабелей на сохранение целостности цепи во время пожара.
- DIN 4102-12 — методика оценки сохранения электрической функции кабельных систем, с которой связаны классы E30, E60 и E90.
- ДСТУ EN 50575:2018 — устанавливает требования к реакции на огонь силовых, контрольных и коммуникационных кабелей общего назначения, используемых в зданиях.
Перечень документов для конкретного объекта определяется проектировщиком. При приемке необходимо оценивать не только заявленную маркировку кабеля, но и соответствие всей кабельной линии проекту и подтвержденной системе монтажа.
Распространенные вопросы
Что лучше: FE180 или E90?
Сравнивать их по принципу «лучше или хуже» некорректно. FE180 характеризует результат испытания кабеля, а E90 — сохранение функции кабельной системы в течение 90 минут. Для проекта могут потребоваться оба подтверждения.
Можно ли кабель FE180 использовать в системе E90?
Да, если конкретная марка и сечение кабеля входят в состав испытанной системы E90, а монтаж выполнен с использованием предусмотренных лотков, креплений, коробок и анкеров.
Означает ли E90, что кабель не повредится во время пожара?
Нет. Класс E90 означает, что испытанная кабельная система сохраняет необходимую электрическую функцию в течение установленного времени. После пожара такая линия подлежит проверке и, как правило, замене.
Достаточно ли маркировки FRLS или FRHF?
Нет, если проект требует подтвержденного класса сохранения функции кабельной системы. FRLS и FRHF описывают комплекс свойств кабеля, но не заменяют документальное подтверждение E30, E60 или E90.
Всегда ли для пожарной сигнализации требуется E90?
Нет. Необходимое время зависит от назначения линии и требований проекта. Для многих цепей систем пожарной сигнализации нормативное время составляет 30 минут, тогда как 90 минут предусматривают, в частности, для питания и управления пожарными лифтами.
Заключение
Маркировку FE180, E30, E60 и E90 необходимо читать не как единую шкалу огнестойкости, а как характеристики разных уровней защиты. FE180 подтверждает целостность электрической цепи кабеля во время соответствующего испытания. E30, E60 и E90 показывают, сколько времени сохраняет функцию полная кабельная система в испытанной конфигурации.
Чтобы линия системы противопожарной защиты действительно работала в течение необходимого времени, недостаточно приобрести кабель с нужной маркировкой. Необходимо правильно подобрать сечение и конструкцию кабеля, использовать совместимую систему прокладки, соблюдать шаг креплений и подтвердить решение протоколами испытаний и проектной документацией.
