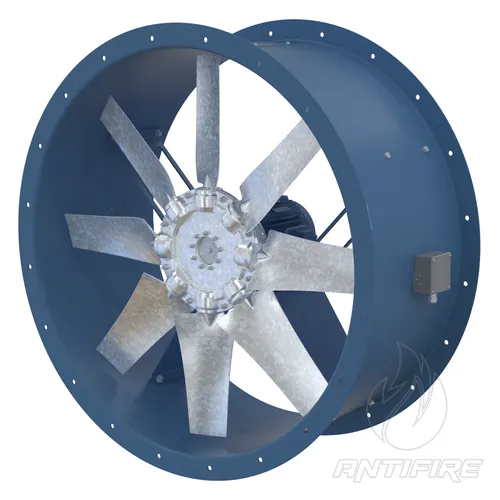

Осьові вентилятори димовидалення Вентс ВДО 1400/1600
запитом
Опис та призначення
Застосування
Для підпирання повітря та створення надлишкового тиску до сходових кліток, тамбур-шлюзів та шахт ліфтів, що дозволяє запобігти проникненню диму до цих приміщень, забезпечує захист людей на шляху евакуації від впливу небезпечних факторів пожежі, а також створює можливість проведення робіт із боротьби з пожежею.
Для видалення диму, який виникає під час пожежі, та для одночасного відведення тепла за межі приміщення та/або будівлі.
Для роботи у системах загальнообмінної вентиляції виробничих, громадських, житлових будівель та тунелів.
Вентилятори розраховані на безперервну роботу за температури навколишнього повітря від -60 до 50 °С (залежно від кліматичного виконання, див. систему найменування).
Вентилятори димовидалення здатні функціонувати за температури 300 °С або 400 °С не менше 2 годин.
Вентилятори з класом вогнестійкості 200 °С/2 години можуть бути виготовлені на замовлення.
Конструкція
Металевий корпус вентилятора з викачаними фланцями забезпечує високу жорсткість та мінімальні проміжки між корпусом та лопатями.
На корпусі вентилятора передбачено ревізійний люк.
Усі елементи корпусу вкриті порошковою фарбою для захисту від зовнішніх впливів.
Корпус вентилятора може бути оцинкований методом гарячого цинкування за окремим запитом.
Вентилятор може бути виготовлений як у стандартному, так і у вкороченому корпусі.
Двигун
Вентилятори оснащені трифазними (400 В, 50 або 60 Гц) одношвидкісними або двошвидкісними електродвигунами з класом енергоефективності IE3 за запитом.
Клас захисту двигуна – IP55.
Потужності електродвигунів, що застосовуються:
- 4-полюсні – до 132 кВт, для вентиляторів 1600-го типорозміру – 50 Гц.
- 6-полюсні – до 90 кВт, для вентиляторів 1600-го типорозміру – 60 Гц.
Крильчатка
Лопатки аеродинамічної форми забезпечують високу ефективність вентилятора (ККД) за низького рівня шуму. Крильчатка динамічно збалансована. Невелика маса та низький момент інерції робочого колеса сприяють швидкому запуску вентилятора.
Лопатки вентилятора можуть бути виготовлені з:
- ПАГ – зміцненого скловолокном поліаміду для вентиляторів підпирання повітря;
- АЛ – литого під тиском алюмінію для вентиляторів підпирання повітря та димовидалення;
- СТ – сталі для вентиляторів димовидалення.
Для вентиляторів димовидалення використовуються тільки крильчатки з литого під тиском алюмінію або сталі, здатні працювати відповідно до обраного класу вогнестійкості виробу. Матеріал лопаток необхідно вказувати під час замовлення вентилятора.
Монтаж
Вентилятор встановлюється на будь-яку рівну поверхню або безпосередньо у вентиляційний канал.
Можливе встановлення вентилятора у горизонтальному або вертикальному положенні. Під час монтажу вентилятора у повітряному каналі з'єднання з повітропроводами здійснюється за допомогою фланців.
Для підлогового, настінного або стельового монтажу вентилятора застосовуються опори О-ВО (не входять до комплекту постачання, замовляються окремо).
Можуть встановлюватися на дахах будівель для забезпечення прямого подавання зовнішнього повітря у сходові зони.
Продуктивнiсть вентиляторів
50 Гц:
4 полюси – до 294 000 м³/год
6 полюсів – до 236 000 м³/год
60 Гц:
6 полюсів – до 256 000 м³/год
8 полюсів – до 218 000 м³/год
Кількість полюсів:
4, 6, 8, 4/6, 4/8
Потужність двигунів
50 Гц:
4 полюси – до 132 кВт
6 полюсів – до 75 кВт
8 полюсів – до 55 кВт
60 Гц:
6 полюсів – до 90 кВт
8 полюсів – до 75 кВт
